SMR25S滑块、SMR25LS滑块、SMR30S滑块、SMR30LS滑块、SMR35S滑块、SMR35LS滑块、SMR45S滑块、SMR45LS滑块、SMR55S滑块、SMR55LS滑块、SMR65LS滑块、SMR25导轨、SMR25导轨、SMR30导轨、SMR30导轨、SMR35导轨、SMR35导轨、SMR45导轨、SMR45导轨、SMR55导轨、SMR55导轨、SMR65导轨

发布时间：2025-05-05

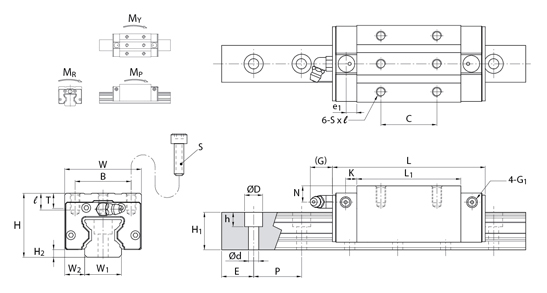

型号 外形尺寸 滑块尺寸
高度 宽度 长度 W2 H2 B C S l L1 T N G K e1
H W L
SMR25S 40 48 97.5 12.5 4.8 35 35 M6 10.5 65.5 9.5 10 12 6.6 6.5
SMR25LS 115.5 50 83.5
SMR30S 45 60 112.4 16 6 40 40 M8 12 75.9 10 10 12 8 7
SMR30LS 135.2 60 98.7
SMR35S 55 70 125.3 18 6.5 50 50 M8 14 82.3 12 15 12 8 7
SMR35LS 153.5 72 110.5
SMR45S 70 86 154.2 20.5 8 60 60 M10 19 106.5 17 20 13.5 10 10
SMR45LS 189.4 80 141.7
SMR55S 80 100 185.4 23.5 10 75 75 M12 19 129.5 18 21 13.5 12 7.95
SMR55LS 235.4 95 179.5
SMR65LS 90 126 302 31.5 12 76 120 M16 20 230 19.5 16.5 13.5 15 15
导轨尺寸 基本额定负荷 容许静力矩 重量 滑块尺寸
D × h × d 宽度 高度 节距 E 动负荷C 静负荷Co Mp MY MR 滑块 导轨
W1 H1 P std. kN kN kN-m kN-m kN-m kg kg/m G1 油嘴规格
单* 双* 单* 双*
11 × 9 × 7 23 23.5 30 20 27.4 57.4 0.63 3.63 0.63 3.63 0.66 0.65 3.5 M6 G-M6
33.1 73.3 1.01 5.49 1.01 5.49 0.84 0.85
14 × 12 × 9 28 27.5 40 20 39.5 82.7 1.01 5.9 1.01 5.9 1.15 1 5 M6 G-M6
49.4 110.3 1.78 9.6 1.78 9.6 1.53 1.22
14 × 15 × 9 34 30.5 40 20 55.6 117 1.63 9.59 1.63 9.59 1.98 1.65 7 M6 G-M6
69.6 156 2.86 15.57 2.86 15.57 2.63 2.15
20 × 17 × 14 45 37 52.5 22.5 89.3 184.1 3.27 18.48 3.27 18.48 4.18 3.2 11.2 M6 G-PT 1/8
110.6 242.2 5.6 29.56 5.6 29.56 5.5 4.1
23 × 20 × 16 53 43 60 30 127.8 256.5 5.51 30.89 5.51 30.89 6.96 5.1 15.6 M6 G-PT 1/8
163.2 351 10.16 53.02 10.16 53.02 9.52 7
26 × 22 × 18 63 52 75 35 263.5 583.7 21.43 111.99 21.43 111.99 18.73 13.3 22.4 M6 G-PT 1/8
