SMR25E滑块、SMR25LE滑块、SMR30E滑块、SMR30LE滑块、SMR35E滑块、SMR35LE滑块、SMR45E滑块、SMR45LE滑块、SMR55E滑块、SMR55LE滑块、SMR65LE滑块、SMR25导轨、SMR25导轨、SMR30导轨、SMR30导轨、SMR35导轨、SMR35导轨、SMR45导轨、SMR45导轨、SMR55导轨、SMR55导轨、SMR65导轨

发布时间：2025-06-20

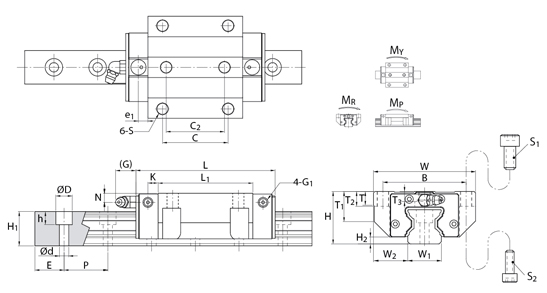

型号 外形尺寸 滑块尺寸
高度 宽度 长度 W2 H2 B C C2 S L1 T T1 T2 T3 N G K
H W L
SMR25E 36 70 97.5 23.5 4.8 57 45 40 M8 65.5 9.5 20.2 10 5.8 6 12 6.6
SMR25LE 115.5 83.5
SMR30E 42 90 112.4 31 6 72 52 44 M10 75.9 10 21.6 13 6.7 7 12 8
SMR30LE 135.2 98.7
SMR35E 48 100 125.3 33 6.5 82 62 52 M10 82.3 12 27.5 15 9.5 8 12 8
SMR35LE 153.5 110.5
SMR45E 60 120 154.2 37.5 8 100 80 60 M12 106.5 14.5 35.5 15 12.5 10 13.5 10
SMR45LE 189.4 141.7
SMR55E 70 140 185.4 43.5 10 116 95 70 M14 129.5 17.5 41 18 15.5 11 13.5 12
SMR55LE 235.4 179.5
SMR65LE 90 170 302 53.5 12 142 110 82 M16 230 19.5 56 20 26 16.5 13.5 12
型号 导轨尺寸 基本额定负荷 容许静力矩 重量 滑块尺寸
宽度 高度 节距 E D × h × d 动负荷C 静负荷Co Mp MY MR 滑块 导轨
W1 H1 P std. kN kN kN-m kN-m kN-m kg kg/m e1 G1 油嘴规格
单* 双* 单* 双*
SMR25E 23 23.5 30 20 11 × 9 × 7 27.4 57.4 0.63 3.63 0.63 3.63 0.66 0.75 3.5 6.5 M6 G-M6
SMR25LE 33.1 73.3 1.01 5.49 1.01 5.49 0.84 0.95
SMR30E 28 27.5 40 20 14 × 12 × 9 39.5 82.7 1.01 5.9 1.01 5.9 1.15 1.4 5 7 M6 G-M6
SMR30LE 49.4 110.3 1.78 9.6 1.78 9.6 1.53 1.72
SMR35E 34 30.5 40 20 14 × 12 × 9 55.6 117 1.63 9.59 1.63 9.59 1.98 1.95 7 7 M6 G-M6
SMR35LE 69.6 156 2.86 15.57 2.86 15.27 2.63 2.45
SMR45E 45 37 52.5 22.5 20 × 17 × 14 89.3 184.1 3.27 18.48 3.27 18.48 4.18 3.9 11.2 8 M6 G-PT 1/8
SMR45LE 110.6 242.2 5.6 29.56 5.6 29.56 5.5 4.5
SMR55E 53 43 60 30 23 × 20 × 16 127.8 256.5 5.51 30.89 5.51 30.89 6.96 6 15.6 7.95 M6 G-PT 1/8
SMR55LE 163.2 351 10,16 53.02 10,16 53.02 9.52 7.9
SMR65LE 63 52 75 35 26 × 22 × 18 263.5 583.7 21.49 111.99 21.49 111.99 18.73 17.6 22.4 8 M6 G-PT 1/8
