SME15SA滑块、SME15LSA滑块、SME20SA滑块、SME20LSA滑块、SME25SA滑块、SME25LSA滑块、SME30SA滑块、SME30LSA滑块、SME35SA滑块、SME35LSA滑块、SME45SA滑块、SME45LSA滑块、SME15导轨、SME15导轨、SME20导轨、SME20导轨、SME25导轨、SME25导轨、SME30导轨、SME30导轨、SME35导轨、SME35导轨、SME45导轨、SME45导轨

发布时间：2025-05-04

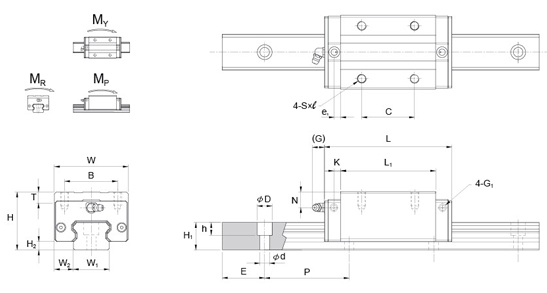

型号	外形尺寸					滑块尺寸
	高度	宽度	长度	W2	H2	B	C	S ×l	L1	T	N	G	K	e1	G1
	H	W	L
SME15SA	28	34	64.4	9.5	3.5	26	26	M4 × 7.5	48	6	9	5.5	2.7	-	M4
SME15LSA			79.4						63
SME20SA	30	44	78.5	12	4.7	32	36	M5 × 7	58.3	6	8	12	3.7	-	M4
SME20LSA			97.5				50		77.3
SME25SA	40	48	92	12.5	5.8	35	35	M6 × 12	71	8	14	12	4	-	M4
SME25LSA			109				50		88
SME30SA	45	60	107.6	16	7.5	40	40	M8 × 12	80	8	11	12	6.5	5.4	M6
SME30LSA			132.6				60		105
SME35SA	55	70	120.6	18	8	50	50	M8 × 14	90	11	15	12	6.5	6	M6
SME35LSA			150.6				72		120
SME45SA	70	86	140	20.5	10	60	60	M10 × 20	106	16	20	13.5	8.5	6.1	M6
SME45LSA			174.5				80		140.5
型号	导轨尺寸					基本额定负荷		容许静力矩					重量		油嘴规格
	宽度	高度	节距	E	D × h × d	动负荷C	静负荷Co	Mp		MY		MR	滑块	导轨
	W1	H1	P	std.		kN	kN	kN-m		kN-m		kN-m	kg	kg/m
								单*	双*	单*	双*
SME15SA	15	13	60	20	7.5 x 5.8 x 4.5	12.5	20.2	0.14	0.69	0.14	0.69	0.16	0.22	1.4	G-M4
SME15LSA						15.4	27.5	0.25	1.15	0.25	1.15	0.21	0.25
SME20SA	20	15.5	60	20	9.5 x 8.5 x 6	20.4	32.1	0.27	1.34	0.27	1.34	0.33	0.3	2.3	G-M6
SME20LSA						25.3	43.6	0.49	2.24	0.49	2.24	0.44	0.39
SME25SA	23	18	60	20	11 x 9 x 7	28.3	44.3	0.45	2.14	0.45	2.14	0.52	0.56	3.2	G-M6
SME25LSA						33	56.1	0.71	3.2	0.71	3.2	0.66	0.73
SME30SA	28	23	80	20	14 x 12 x 9	39.4	59.5	0.68	3.37	0.68	3.37	0.83	0.93	4.5	G-M6
SME30LSA						47	76.5	1.11	5.32	1.11	5.32	1.07	1.21
SME35SA	34	26	80	20	14 x 12 x 9	54.7	81	1.07	5.25	1.07	5.25	1.41	1.57	6.2	G-M6
SME35LSA						67.6	109.9	1.92	8.75	1.92	8.75	1.91	2.05
SME45SA	45	32	105	22.5	20 x 17 x 14	72.7	105.8	1.61	7.82	1.61	7.82	2.41	3.06	10.5	G-PT 1/8
SME45LSA						90	143.6	2.88	13.08	2.88	13.08	3.27	4
