SME15EB滑块、SME15LEB滑块、SME20EB滑块、SME20LEB滑块、SME25EB滑块、SME25LEB滑块、SME15导轨、SME15导轨、SME20导轨、SME20导轨、SME25导轨、SME25导轨

发布时间：2026-01-31

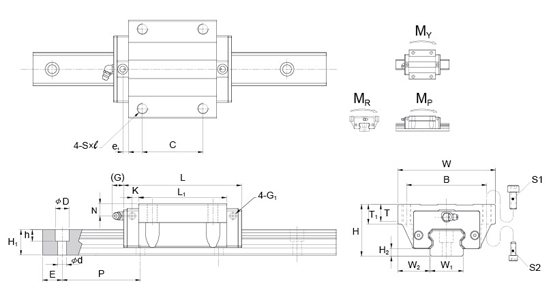

型号	外形尺寸					滑块尺寸
	高度	宽度	长度	W2	H2	B	C	S × l	L1	T	T1	N	G	K	G1
	H	W	L
SME15EB	24	52	64.4	18.5	3.5	41	26	M5 × 8	48	5.5	8	5	5.5	2.7	M4
SME15LEB			79.4				36		63
SME20EB	28	59	78.5	19.5	4.7	49	32	M6 × 8	58.3	7	8	6	12	3.7	M4
SME20LEB			97.5				45		77.3
SME25EB	33	73	92	25	5.8	60	35	M8 × 10	71	7	10	7	12	4	M4
SME25LEB			109				50		88
型号	导轨尺寸					基本额定负荷		容许静力矩					重量		油嘴规格
	宽度	高度	节距	E	D × h × d	动负荷C	静负荷Co	Mp		MY		MR	滑块	导轨
	W1	H1	P	std.		kN	kN	kN-m		kN-m		kN-m	kg	kg/m
								单*	双*	单*	双*
SME15EB	15	13	60	20	7.5 × 5.8 × 4.5	12.5	20.2	0.14	0.69	0.14	0.69	0.16	0.21	1.4	G-M4
SME15LEB						15.4	27.5	0.25	1.15	0.25	1.15	0.21	0.27
SME20EB	20	15.5	60	20	9.5 × 8.5 × 6	20.4	32.1	0.27	1.34	0.27	1.34	0.33	0.39	2.3	G-M6
SME20LEB						25.3	43.6	0.49	2.24	0.49	2.24	0.44	0.55
SME25EB	23	18	60	20	11 × 9 × 7	28.3	44.3	0.45	2.14	0.45	2.14	0.52	0.42	3.2	G-M6
SME25LEB						33	56.1	0.71	3.2	0.71	3.2	0.66	0.65
