MSR25E滑块、MSR25LE滑块、MSR30E滑块、MSR30LE滑块、MSR35E滑块、MSR35LE滑块、MSR45E滑块、MSR45LE滑块、MSR55E滑块、MSR55LE滑块、MSR65LE滑块、MSR25导轨、MSR25导轨、MSR30导轨、MSR30导轨、MSR35导轨、MSR35导轨、MSR45导轨、MSR45导轨、MSR55导轨、MSR55导轨、MSR65导轨 — 搜轴承黑板报

搜轴承 -- 黑板报 -- MSR25E滑块、MSR25LE滑块、MSR30E滑块、MSR30LE滑块、MSR35E...

MSR25E滑块、MSR25LE滑块、MSR30E滑块、MSR30LE滑块、MSR35E滑块、MSR35LE滑块、MSR45E滑块、MSR45LE滑块、MSR55E滑块、MSR55LE滑块、MSR65LE滑块、MSR25导轨、MSR25导轨、MSR30导轨、MSR30导轨、MSR35导轨、MSR35导轨、MSR45导轨、MSR45导轨、MSR55导轨、MSR55导轨、MSR65导轨

发布时间：2025-06-20

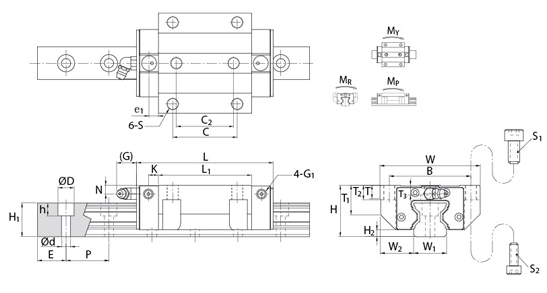

型号	外形尺寸					滑块尺寸
	高度	宽度	长度	W2	H2	B	C	C2	S	L1	T	T1	T2	T3	N	G	K
	H	W	L
MSR25E	36	70	97.5	23.5	4.8	57	45	40	M8	63.5	9.5	20.2	10	5.8	6	12	6.6
MSR25LE			115.5							83.5
MSR30E	42	90	112.4	31	6	72	52	44	M10	75.9	10	21.6	13	6.7	7	12	8
MSR30LE			135.2							98.7
MSR35E	48	100	125.3	33	6.5	82	62	52	M10	82.3	12	27.5	15	9.5	8	12	8
MSR35LE			153.5							110.5
MSR45E	60	120	154.2	37.5	8.1	100	80	60	M12	106.5	14.5	35.5	15	12.5	10	13.5	10.05
MSR45LE			189.4							141.7
MSR55E	70	140	185.4	43.5	10	116	95	70	M14	129.5	17.5	41	18	15.5	11	13.5	12
MSR55LE			235.4							179.5
MSR65LE	90	170	302	53.5	12	142	110	82	M16	230	19.5	56	20	26	16.5	13.5	12
型号	导轨尺寸					基本额定负荷		容许静力矩					重量		滑块尺寸
	宽度	高度	节距	E	D × h × d	动负荷C	静负荷Co	Mp		MY		MR	滑块	导轨
	W1	H1	P	std.		kN	kN	kN-m		kN-m		kN-m	kg	kg/m	e1	G1	油嘴规格
								单*	双*	单*	双*
MSR25E	25	23.5	30	20	11 × 9 × 7	29.6	63.8	0.65	3.82	0.65	3.82	0.73	0.75	3.5	6.5	M6	G-M6
MSR25LE						36.3	82.9	1.08	5.94	1.08	5.94	0.95	0.95
MSR30E	28	27.5	40	20	14 × 12 × 9	42.8	91.9	1.09	6.38	1.09	6.38	1.27	1.4	5	7	M6	G-M6
MSR30LE						54	124	1.96	10.6	1.96	10.6	1.75	1.72
MSR35E	34	30.5	40	20	14 × 15 × 9	57.9	123.5	1.59	9.56	1.59	9.56	2.09	1.95	7	7	M6	G-M6
MSR35LE						73.9	169	2.94	16.18	2.94	16.18	2.85	2.45
MSR45E	45	37	52.5	22.5	20 × 17 × 14	92.8	193.8	32.8	18.76	3.28	18.76	4.4	3.9	11.2	8	M6	G-PT 1/8
MSR45LE						117.2	261.6	5.9	31.32	5.9	31.32	5.94	4.5
MSR55E	53	43	60	30	23 × 19.5 × 16	132.8	270	5.49	31.18	5.49	31.18	7.33	6	15.6	7.95	M6	G-PT 1/8
MSR55LE						172.8	378	10.6	55.58	10.6	55.58	10.28	7.9
MSR65LE	63	52	75	35	26 × 22 × 18	277	624	22.5	117.87	22.5	117.87	20.02	17.6	22.4	8	M6	G-PT 1/8
