MSR25S滑块、MSR25LS滑块、MSR30S滑块、MSR30LS滑块、MSR35S滑块、MSR35LS滑块、MSR45S滑块、MSR45LS滑块、MSR55S滑块、MSR55LS滑块、MSR65LS滑块、MSR25导轨、MSR25导轨、MSR30导轨、MSR30导轨、MSR35导轨、MSR35导轨、MSR45导轨、MSR45导轨、MSR55导轨、MSR55导轨、MSR65导轨

发布时间：2026-06-24

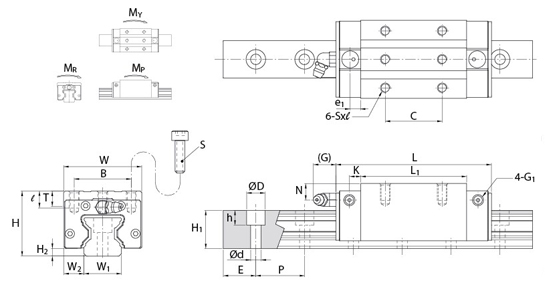

型号	外形尺寸					滑块尺寸
	高度	宽度	长度	W2	H2	B	C	S	l	L1	T	N	G	K	e1
	H	W	L
MSR25S	40	48	97.5	12.5	4.8	35	35	M6	9	65.5	9.5	10	12	6.6	6.5
MSR25LS			115.5				50			83.5
MSR30S	45	60	112.4	16	6	40	40	M8	12	75.9	10	10	12	8	7
MSR30LS			135.2				60			98.7
MSR35S	55	70	125.3	18	6.5	50	50	M8	14	82.3	12	15	12	8	7
MSR35LS			153.5				72			110.5
MSR45S	70	86	154.2	20.5	8	60	60	M10	19	106.5	17	20	13.5	10	8
MSR45LS			189.4				80			141.7
MSR55S	80	100	185.4	23.5	10	75	75	M12	19	129.5	18	21	13.5	12	7.95
MSR55LS			235.4				95			179.5
MSR65LS	90	126	302	31.5	12	76	120	M16	20	230	19.5	16.5	13.5	12	8
导轨尺寸					基本额定负荷		容许静力矩					重量		滑块尺寸
D × h × d	宽度	高度	节距	E	动负荷C	静负荷Co	Mp		MY		MR	滑块	导轨
	W1	H1	P	std.	kN	kN	kN-m		kN-m		kN-m	kg	kg/m	G1	油嘴规格
							单*	双*	单*	双*
11 × 9 × 7	23	23.5	30	20	29.6	63.8	0.65	3.82	0.65	3.82	0.73	0.65	3.5	M6	G-M6
					36.3	82.9	1.08	5.94	1.08	5.94	0.95	0.85
14 × 12 × 9	28	27.5	40	20	42.8	91.9	1.09	6.38	1.09	6.38	1.27	1	5	M6	G-M6
					54	124	1.96	10.6	1.96	10.6	1.72	1.22
14 × 12 × 9	34	30.5	40	20	57.9	123.5	1.59	9.56	1.59	9.56	2.09	1.65	7	M6	G-M6
					73.9	169	2.94	16.18	2.94	16.18	2.85	2.15
20 × 17 × 14	45	37	52.5	22.5	92.8	193.8	3.28	18.76	3.28	18.76	4.4	3.2	11.2	M6	G-PT1/8
					117.2	261.6	5.9	31.32	5.9	31.32	5.94	4.1
23 × 20 × 16	53	43	60	30	132.8	270	5.49	31.18	5.49	31.18	7.33	5.1	15.6	M6	G-PT1/8
					172.8	378	10.6	55.58	10.6	55.58	10.26	7
26 × 22 × 18	63	52	75	35	277	624	22.5	117.87	22.5	117.87	20.02	13.3	22.4	M6	G-PT1/8
