MSB15TS滑块、MSB15S滑块、MSB20TS滑块、MSB20S滑块、MSB25TS滑块、MSB25S滑块、MSB30TS滑块、MSB30S滑块、MSB35TS滑块、MSB35S滑块、MSB35LS滑块、MSB15导轨、MSB15导轨、MSB20导轨、MSB20导轨、MSB25导轨、MSB25导轨、MSB30导轨、MSB30导轨、MSB35导轨、MSB35导轨、MSB35L导轨

发布时间：2025-05-05

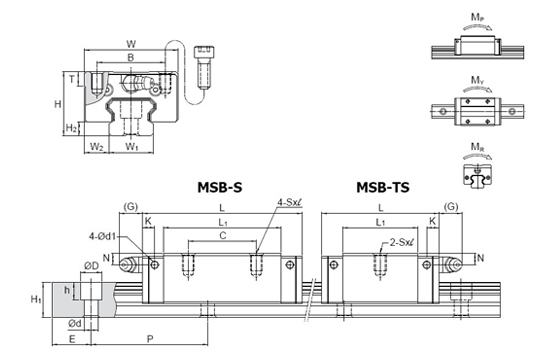

型号 外形尺寸 滑块尺寸
高度 宽度 长度 W2 H2 B C S × l L1 T N G K d1
H W L
MSB15TS 24 34 40 9.5 4.5 26 - M4 x 6 23.5 6 5.5 5.5 5.1 3.3
MSB15S 57 26 40.5
MSB20TS 28 42 48 11 6 32 - M5 x 7 29 6 5.5 12 5.9 3.3
MSB20S 67 32 48
MSB25TS 33 48 60.2 12.5 7 35 - M6 x 9 38.7 8 6 12 6.3 3.3
MSB25S 82 35 60.5
MSB30TS 42 60 68 16 9.5 40 - M8 x 12 43.3 8 8 12 6.3 3.3
MSB30S 96.7 40 72
MSB35TS 48 70 78 18 9.5 50 - M8 x 12 46 12.5 8.5 11.5 9.8 3.3
MSB35S 112 50 80
MSB35LS 137.5 72 105.5
导轨尺寸 基本额定负荷 容许静力矩 重量 油嘴规格
D × h × d 宽度 高度 节距 E 动负荷C 静负荷Co Mp MY MR 滑块 导轨
W1 H1 P std. kN kN kN-m kN-m kN-m kg kg/m
　 　 　 　 　 　 单* 双* 单* 双* 　 　 　
6 x 4.5 x 3.5 15 12.5 60 20 6.7 9.6 0.04 0.26 0.04 0.26 0.07 0.09 1.2 G-M4
(7.5 x 5.3 x 4.5) 10 16.9 0.1 0.61 0.1 0.61 0.13 0.16
9.5 x 8.5 x 6 20 15 60 20 9.7 14.2 0.07 0.44 0.07 0.44 0.14 0.16 2 G-M6
13.9 23.6 0.18 0.97 0.18 0.97 0.24 0.26
11 x 9 x 7 23 18 60 20 15.6 22.1 0.13 0.91 0.13 0.91 0.26 0.29 3 G-M6
22.3 36.9 0.35 1.87 0.35 1.87 0.43 0.45
11 x 9 x 7 28 23 80 20 23.1 31.8 0.23 1.39 0.23 1.39 0.45 0.52 4.4 G-M6
32.9 53.1 0.6 3.15 0.6 3.15 0.74 0.86
14 x 12 x 9 34 27.5 80 20 35.7 44 0.34 2.81 0.34 2.81 0.75 0.81 6.2 G-M6
52 75.5 0.93 5.47 0.93 5.47 1.28 1.13
63.6 100.6 1.6 8.67 1.6 8.67 1.67 1.49
