MSA15S滑块、MSA20S滑块、MSA20LS滑块、MSA25S滑块、MSA25LS滑块、MSA30S滑块、MSA30LS滑块、MSA35S滑块、MSA35LS滑块、MSA45S滑块、MSA45LS滑块、MSA55S滑块、MSA55LS滑块、MSA65S滑块、MSA65LS滑块

发布时间：2025-05-05

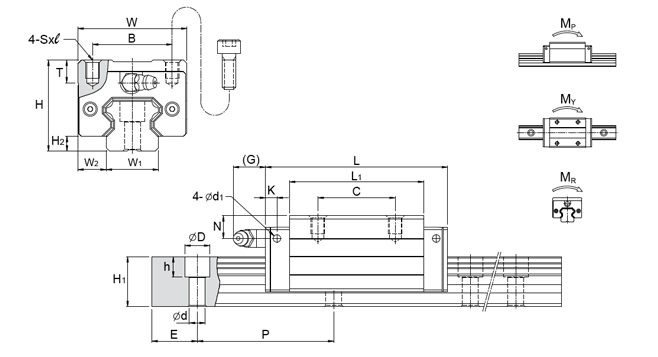

型号	外形尺寸					滑块尺寸
	高度	宽度	长度	W2	H2	B	C	S × l	L1	T	N	G	K	d1
	H	W	L
MSA15S	28	34	56.3	9.5	4.2	26	26	M4 x 5	39.3	7.2	8.3	7	5.7	3.3
MSA20S	30	44	72.9	12	5	32	36	M5 x 6	51.3	8	5	12	5.8	3.3
MSA20LS			88.8				50		67.2
MSA25S	40	48	81.6	12.5	6.5	35	35	M6 x 8	59	10	10	12	5.8	3.3
MSA25LS			100.6				50		78
MSA30S	45	60	97	16	8	40	40	M8 x 10	71.4	11.7	10	12	6.8	3.3
MSA30LS			119.2				60		93.6
MSA35S	55	70	111.2	18	9.5	50	50	M8 x 12	81	12.7	15	11.5	8.6	3.3
MSA35LS			136.6				72		106.4
MSA45S	70	86	137.7	20.5	10	60	60	M10 x 17	102.5	16	20	13.5	10.6	3.3
MSA45LS			169.5				80		134.3
MSA55S	80	100	161.5	23.5	13	75	75	M12 x 18	119.5	18	21	13.5	8.9	3.3
MSA55LS			199.5				95		157.5
MSA65S	90	126	199	31.5	15	76	70	M16 x 20	149	23	19	13.5	8.9	3.3
MSA65LS			253				120		203
导轨尺寸					基本额定负荷		容许静力矩					重量		油嘴规格
D × h × d	宽度	高度	节距	E	动负荷C	静负荷Co	Mp		MY		MR	滑块	导轨
	W1	H1	P	std.	kN	kN	kN-m		kN-m		kN-m	kg	kg/m
							单*	双*	单*	双*
7.5 x 5.3 x 4.5	15	15	60	20	11.8	18.9	0.12	0.68	0.12	0.68	0.14	0.18	1.5	G-M4
9.5 x 8.5 x 6	20	18	60	20	19.2	29.5	0.23	1.42	0.23	1.42	0.29	0.3	2.4	G-M6
					23.3	39.3	0.39	2.23	0.39	2.23	0.38	0.39
11 x 9 x7	23	22	60	20	28.1	42.4	0.39	2.2	0.39	2.2	0.48	0.52	3.4	G-M6
					34.4	56.6	0.67	3.52	0.67	3.52	0.63	0.68
14 x 12 x 9	28	26	80	20	39.2	57.8	0.62	3.67	0.62	3.67	0.79	0.86	4.8	G-M6
					47.9	77	1.07	5.81	1.07	5.81	1.05	1.12
14 x 12 x 9	34	29	80	20	52	75.5	0.93	5.47	0.93	5.47	1.25	1.45	6.6	G-M6
					63.6	100.6	1.6	8.67	1.6	8.67	1.67	1.9
20 x 17 x 14	45	38	105	22.5	83.8	117.9	1.81	10.67	1.81	10.67	2.57	2.83	11.5	G-PT1/8
					102.4	157.3	3.13	16.95	3.13	16.95	3.43	3.7
23 x 20 x 16	53	44	120	30	123.6	169.8	3.13	17.57	3.13	17.57	4.5	4.12	15.5	G-PT1/8
					151.1	226.4	5.4	28.11	5.4	28.11	6	4.91
26 x 22 x 18	63	53	150	35	198.8	265.3	6.11	33.71	6.11	33.71	8.36	6.43	21.9	G-PT1/8
					253.5	375.9	11.84	57.32	11.84	57.32	11.84	8.76
