MSA15E滑块、MSA20E滑块、MSA20LE滑块、MSA25E滑块、MSA25LE滑块、MSA30E滑块、MSA30LE滑块、MSA35E滑块、MSA35LE滑块、MSA45E滑块、MSA45LE滑块、MSA55E滑块、MSA55LE滑块、MSA65E滑块、MSA65LE滑块

发布时间：2025-10-22

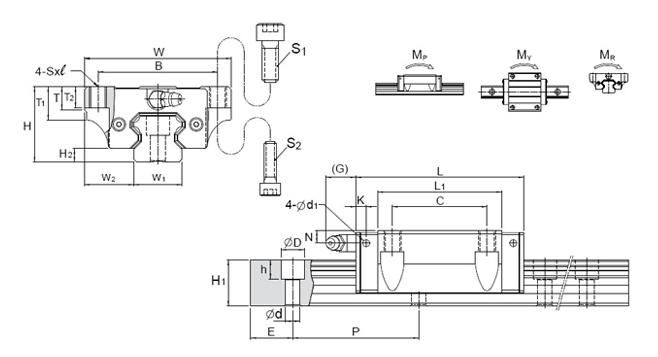

型号	外形尺寸					滑块尺寸
	高度	宽度	长度	W2	H2	B	C	S × l	L1	T	T1	T2	N	G	K
	H	W	L
MSA15E	24	47	56.3	16	4.2	38	30	M5 × 7	39.3	7	11	7	4.3	7	5.7
MSA20E	30	63	72.9	21.5	5	53	40	M6 × 10	51.3	7	10	10	5	12	5.8
MSA20LE			88.8						67.2
MSA25E	36	79	81.6	23.5	6.5	57	45	M8 × 10	59	11	16	10	6	12	5.8
MSA25LE			100.6						78
MSA30E	42	90	97	31	8	72	52	M10 × 10	71.4	11	18	10	7	12	6.8
MSA30LE			119.2						93.6
MSA35E	48	100	111.2	33	9.5	82	62	M10 × 13	81	13	21	13	8	11.5	8.6
MSA35LE			136.6						106.4
MSA45E	60	120	137.7	37.5	10	100	80	M12 × 15	102.5	13	25	15	10	13.5	10.6
MSA45LE			169.5						134.3
MSA55E	70	140	161.5	43.5	13	116	95	M14 × 17	119.5	19	32	17	11	13.5	8.9
MSA55LE			199.5						157.5
MSA65E	90	170	199	53.5	15	142	110	M16 × 23	149	21.5	37	23	19	13.5	8.9
MSA65LE			253						203
导轨尺寸					基本额定负荷		容许静力矩					重量		d1	油嘴规格
D × h × d	宽度	高度	节距	E	动负荷C	静负荷Co	Mp		MY		MR	滑块	导轨
	W1	H1	P	std.	kN	kN	kN-m		kN-m		kN-m	kg	kg/m
							单*	双*	单*	双*
7.5 × 5.3 × 4.5	15	15	60	20	11.8	18.9	0.12	0.68	0.12	0.68	0.14	0.18	1.5	3.3	G-M4
9.5 × 8.5 × 6	20	18	60	20	19.2	29.5	0.23	1.42	0.23	1.42	0.29	0.4	2.4	3.3	G-M6
					23.3	39.3	0.39	2.23	0.39	2.23	0.38	0.52
11 × 9 × 7	23	22	60	20	28.1	42.4	0.39	2.2	0.39	2.2	0.48	0.62	3.4	3.3	G-M6
					34.4	56.6	0.67	3.52	0.67	3.52	0.63	0.82
14 × 12 × 9	28	26	80	20	39.2	57.8	0.62	3.67	0.62	3.67	0.79	1.09	4.8	3.3	G-M6
					47.9	77	1.07	5.81	1.07	5.81	1.05	1.43
14 × 12 × 9	34	29	80	20	52	75.5	0.93	5.47	0.93	5.47	1.25	1.61	6.6	3.3	G-M6
					63.6	100.6	1.6	8.67	1.6	8.67	1.67	2.11
20 × 17 × 14	45	38	105	22.5	83.8	117.9	1.81	10.67	1.81	10.67	2.57	2.98	11.5	3.3	G-PT 1/8
					102.4	157.3	3.13	16.95	3.13	16.95	3.43	3.9
23 × 20 × 16	53	44	120	30	123.6	169.8	3.13	17.57	3.13	17.57	4.5	4.17	15.5	3.3	G-PT 1/8
					151.1	226.4	5.4	28.11	5.4	28.11	6	5.49
26 × 22 × 18	63	53	150	35	198.8	265.3	6.11	33.71	6.11	33.71	8.36	8.73	21.9	3.3	G-PT 1/8
					253.5	375.9	11.84	57.32	11.84	57.32	11.84	11.89
