MSA15A滑块、MSA20A滑块、MSA20LA滑块、MSA25A滑块、MSA25LA滑块、MSA30A滑块、MSA30LA滑块、SA35A滑块、MSA35LA滑块、MSA45A滑块、MSA45LA滑块、MSA15导轨、MSA20导轨、MSA20导轨、MSA25导轨、MSA25导轨、MSA30导轨、MSA30导轨、SA35导轨、MSA35导轨、MSA45导轨、MSA45导轨 — 搜轴承黑板报
搜轴承 -- 黑板报 -- MSA15A滑块、MSA20A滑块、MSA20LA滑块、MSA25A滑块、MSA25LA...

MSA15A滑块、MSA20A滑块、MSA20LA滑块、MSA25A滑块、MSA25LA滑块、MSA30A滑块、MSA30LA滑块、SA35A滑块、MSA35LA滑块、MSA45A滑块、MSA45LA滑块、MSA15导轨、MSA20导轨、MSA20导轨、MSA25导轨、MSA25导轨、MSA30导轨、MSA30导轨、SA35导轨、MSA35导轨、MSA45导轨、MSA45导轨

发布时间：2025-05-05

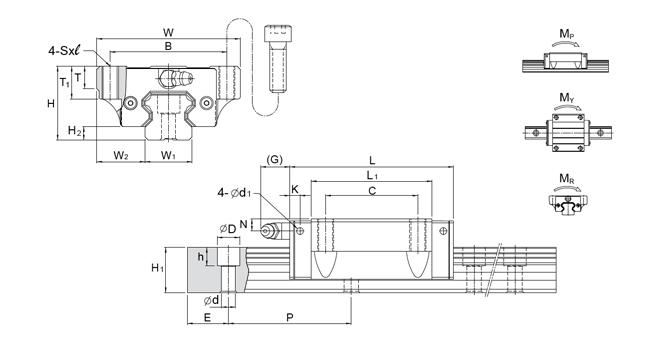

型号 外形尺寸 滑块尺寸
高度 宽度 长度 W2 H2 B C S × l L1 T T1 N G K d1
H W L
MSA15A 24 47 56.3 16 4.2 38 30 M5 × 11 39.3 7 11 4.3 7 5.7 3.3
MSA20A 30 63 72.9 21.5 5 53 40 M6 × 10 51.3 7 10 5 12 5.8 3.3
MSA20LA 88.8 67.2
MSA25A 36 70 81.6 23.5 6.5 57 45 M8 × 16 59 11 16 6 12 5.8 3.3
MSA25LA 100.6 78
MSA30A 42 90 97 31 8 72 52 M10 × 18 71.4 11 18 7 12 6.8 3.3
MSA30LA 119.2  93.6
MSA35A 48 100 111.2 33 9.5 82 62 M10 × 21 81 13 21 8 11.5 8.6 3.3
MSA35LA 136.6 106.4
MSA45A 60 120 137.7 37.5 10 100 80 M12 × 25 102.5 13 25 10 13.5 10.6 3.3
MSA45LA 169.5 134.3
型号 导轨尺寸 基本额定负荷 容许静力矩 重量 油嘴规格
宽度 高度 节距 E D × h × d 动负荷C 静负荷Co Mp MY MR 滑块 导轨
W1 H1 P std. kN kN kN-m kN-m kN-m kg kg/m
单* 双* 单* 双*
MSA15A 15 15 60 20 7.5 × 5.3 × 4.5 11.8 18.9 0.12 0.68 0.12 0.68 0.14 0.18 1.5 G-M4
MSA20A 20 18 60 20 9.5 × 8.5 × 6 19.2 29.5 0.23 1.42 0.23 1.42 0.29 0.4 2.4 G-M6
MSA20LA 23.3 39.3 0.39 2.23 0.39 2.23 0.38 0.52
MSA25A 23 22 60 20 11 × 9 × 7 28.1 42.4 0.39 2.2 0.39 2.2 0.48 0.62 3.4 G-M6
MSA25LA 34.4 56.5 0.67 3.52 0.67 3.52 0.63 0.82
MSA30A 28 26 80 20 14 × 12 × 9 39.2 57.8 0.62 3.67 0.62 3.67 0.79 1.09 4.8 G-M6
MSA30LA 47.9 77 1.07 5.81 1.07 5.81 1.05 1.43
MSA35A 34 29 80 20 14 × 12 × 9 52 75.5 0.93 5.47 0.93 5.47 1.25 1.61 6.6 G-M6
MSA35LA 63.6 100.6 1.6 8.67 1.6 8.67 1.77 2.11
MSA45A 45 38 105 22.5 20 × 17 × 14 83.8 117.9 1.81 10.67 1.81 10.67 2.57 2.98 11.5 G-PT1/8
MSA45LA 102.4 157.3 2.13 16.95 2.13 16.95 3.43 3.9
