YRTM150转台集成角度测量系统、YRTM180转台集成角度测量系统、YRTM200转台集成角度测量系统、YRTM260转台集成角度测量系统、YRTM325转台集成角度测量系统、YRTM395转台集成角度测量系统、YRTM460转台集成角度测量系统

发布时间：2020-04-08

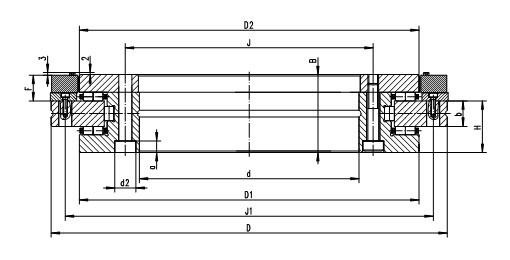

公称型号Bearing Type	外形尺寸 Dimensions									固定孔Fixing holes
	d	D	B	H	b	D1	D2	J	J1	内圈Inner Ring				外圈Outer Ring
	单位：mm									d1	d2	a	数量4）QTY4）	d3	数量4）QTY4）
	Unit：mm									mm			数量4）QTY4）	mm	数量4）QTY4）
YRTM150	150	240	43＊	26	12	214	215	165	225	7	11	6.2	32	7	33
YRTM180	180	280	46＊	29	15	244	245	194	260	7	11	6.2	44	7	45
YRTM200	200	300	47＊	30	15	274	276	215	285	7	11	6.2	44	7	45
YRTM260	260	385	55	36.5	18	345	345.5	280	365	9.3	15	8.2	32	9.3	33
YRTM325	325	450	60	40	20	415	415.5	342	430	9.3	15	8.2	32	9.3	33
YRTM395	395	525	65	42.5	20	486	486.5	415	505	9.3	15	8.2	42	9.3	45
YRTM460	460	600	70	46	22	560	560.5	482	580	10	15	8.2	42	10	45

联接螺钉轴承轴向和径向跳动螺纹退卸节距1) 螺钉拧紧基本额定载荷倾斜刚性Tilting Rigidity 轴承摩3）重量轴承代号Bearing Type

数量 Basic Load Rating

QTY of the Bolts Axial Radial Run-out 孔Thread Handing Pitch1) 力矩Screw Tightening Torque 轴向Axial 径向Radial 擦力矩Frictional3）

动Dynamic 静动Dynamic 静Static

Static

Holes t MA2） Ca Coa Cr Cor CKL CKL1 Moment Weight

BEARINGPOWER μm G 数量QTY 数量Xt Nm kN kNm/mrad Nm ≈Kg

QTY Xt

4 3 M8 3 36×10° 14 112 630 56 170 83 14 10 6.2 YRTM150

4 4 M8 3 48×7.5° 14 118 710 69.5 200 125 21 12 7.7 YRTM180

4 4 M8 3 48×7.5° 14 120 765 81.5 220 160 27 14 9.7 YRTM200

4 6 M12 3 36×10° 34 160 1060 93 290 320 53 20 18.3 YRTM260

4 6 M12 3 36×10° 34 275 1930 120 345 630 105 40 25 YRTM325

6 6 M12 3 48×7.5° 34 300 2280 186 655 1100 185 55 33 YRTM395

6 6 M12 3 48×7.5° 34 355 2800 200 765 1700 285 70 45 YRTM460

上一篇：ZKLDF100转台轴承、ZKLDF120转台轴承、ZKLDF150转台轴承、ZKLDF200转台轴承、ZKLDF260转台轴承、ZKLDF325转台轴承、ZKLDF395转台轴承、ZKLDF460转台轴承、KLDF具有低摩擦，高旋转精度，高极限转速等特点，可以承受较高的轴向、径向载荷并具备较高的倾斜刚度。这种轴承尤其适合应用于复合载荷和精密方面的领域，被广泛的应用于机床回转台、磨头和多种测试装备上 —— 下一篇：YRT50转台轴承、YRT80转台轴承、YRT100转台轴承、YRT120转台轴承、YRT150转台轴承、YRT180转台轴承、YRT200转台轴承、YRT260转台轴承、YRT325转台轴承、YRT395转台轴承、YRT460转台轴承、YRT580转台轴承、YRT650转台轴承、YRT850转台轴承、YRT950转台轴承、YRT1030转台轴承、YRT1200转台轴承

返回搜轴承首页

联接螺钉	轴承轴向和径向跳动	螺纹退卸		节距1)	螺钉拧紧	基本额定载荷				倾斜刚性Tilting Rigidity		轴承摩3）	重量	轴承代号Bearing Type
数量	轴承轴向和径向跳动	螺纹退卸		节距1)	螺钉拧紧	Basic Load Rating						轴承摩3）
QTY of the Bolts	Axial Radial Run-out	孔Thread Handing		Pitch1)	力矩Screw Tightening Torque	轴向Axial		径向Radial				擦力矩Frictional3）
						动Dynamic	静	动Dynamic	静Static
						动Dynamic	Static	动Dynamic	静Static
		Holes		t	MA2）	Ca	Coa	Cr	Cor	CKL	CKL1	Moment	Weight
BEARINGPOWER	μm	G	数量QTY	数量Xt	Nm	kN				kNm/mrad		Nm	≈Kg
BEARINGPOWER	μm	G	数量QTY	QTY Xt	Nm	kN				kNm/mrad		Nm	≈Kg
4	3	M8	3	36×10°	14	112	630	56	170	83	14	10	6.2	YRTM150
4	4	M8	3	48×7.5°	14	118	710	69.5	200	125	21	12	7.7	YRTM180
4	4	M8	3	48×7.5°	14	120	765	81.5	220	160	27	14	9.7	YRTM200
4	6	M12	3	36×10°	34	160	1060	93	290	320	53	20	18.3	YRTM260
4	6	M12	3	36×10°	34	275	1930	120	345	630	105	40	25	YRTM325
6	6	M12	3	48×7.5°	34	300	2280	186	655	1100	185	55	33	YRTM395
6	6	M12	3	48×7.5°	34	355	2800	200	765	1700	285	70	45	YRTM460
