YRT50转台轴承、YRT80转台轴承、YRT100转台轴承、YRT120转台轴承、YRT150转台轴承、YRT180转台轴承、YRT200转台轴承、YRT260转台轴承、YRT325转台轴承、YRT395转台轴承、YRT460转台轴承、YRT580转台轴承、YRT650转台轴承、YRT850转台轴承、YRT950转台轴承、YRT1030转台轴承、YRT1200转台轴承

发布时间：2019-10-17

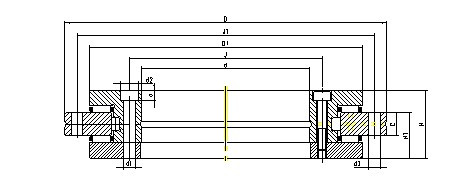

公称型号Bearing Type	外形尺寸   Dimension									固定孔The fixing holes
	d	D	H	H1	H2	C	d1	dn	dm	内圈 Inner ring				外圈Outer ring
	单位：mm									do	ds	Ts	数量4）	dL	数量4）QTY4)
	Unit：mm									mm			QTY4)	mm
YRT50	50	126	30	20	10	10	105	63	116	5.6	9	4.2	10	5.6	12
YRT80	80	146	35	23.35	11.65	12	130	92	138	5.6	10	4.2	10	4.6	12
YRT100	100	185	38	25	13	12	160	112	170	5.6	10	5.4	16	5.6	15
YRT120	120	210	40	26	14	12	184	135	195	7	11	6.2	22	7	21
YRT150	150	240	40	26	14	12	214	165	225	7	11	6.2	34	7	33
YRT180	180	280	43	29	14	15	244	194	260	7	11	6.2	46	7	45
YRT200	200	300	45	30	15	15	274	215	285	7	11	6.2	46	7	45
YRT260	260	385	55	36.5	18.5	18	345	280	365	9.3	15	8.2	34	9.3	33
YRT325	325	450	60	40	20	20	415	342	430	9.3	15	8.2	34	9.3	33
YRT395	395	525	65	42.5	22.5	20	486	415	505	9.3	15	8.2	46	9.3	45
YRT460	460	600	70	46	24	22	560	482	580	10	15	8.2	46	10	45
YRT580	580	750	90	60	30	30	700	610	720	11.4	18	11	46	11.4	42
YRT650	650	870	122	78	44	34	800	680	830	14	20	13	45	14	42
YRT850	850	1095	124	80.5	43.5	37	1018	690	1055	18.5	26	17	57	18.5	54
YRT950	950	1200	132	86	46	40	1130	990	1160	18.5	26	17	57	18.5	54
YRT1030	1030	1300	145	92.5	52.5	40	1215	1075	1255	18.5	26	17	66	18.5	66
YRT1200	1200	1490	164	108	56	52	1410	1240	1445	18.5	26	17	66	18.5	66

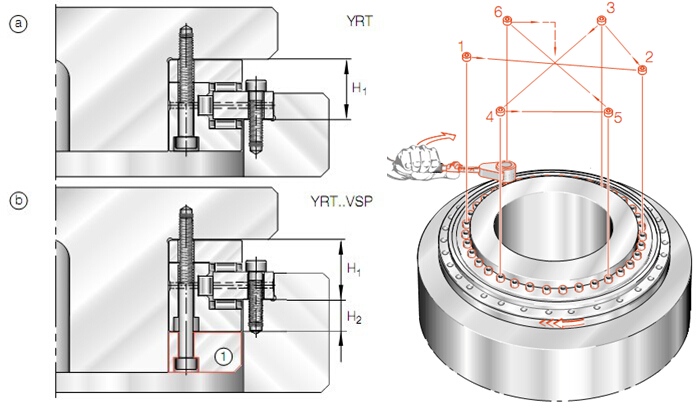

联接螺钉	螺纹退卸孔Connect screws holes		节距1)	螺钉拧紧	基本额定载荷				极限转速5）Limited spped5）	轴承摩3）	重量Weight	轴承代号Type
数量Screw connection QTY			Pitch1)	力矩Tightening	Basic rated load					擦力矩Friction moment3)
				torque	轴向Axial		径向Radial
				of screw	动Dynamic	静Static	动Dynamic	静Static
			t	MA2）	Ca	Coa	Cr	Cor	脂润滑
									Grease Lubrication
BEARINGPOWER	G	数量	数量Xt	Nm	kN				r/min	Nm	≈Kg
		QTY	QTY Xt
2	—	—	12×30°	8.5	38	158	28.5	49.5	600	2.5	1.6	YRT50
2	—	—	12×30°	8.5	56	255	42.5	100	530	3	2.4	YRT80
2	M5	3	18×20°	8.5	76.5	415	47.5	120	430	3	4.1	YRT100
2	M8	3	24×15°	14	102	540	52	143	340	7	5.3	YRT120
2	M8	3	36×10°	14	112	630	56	170	320	10	6.2	YRT150
2	M8	3	48×7.5°	14	118	710	69.5	200	280	12	7.7	YRT180
2	M8	3	48×7.5°	14	120	765	81.5	220	260	14	9.7	YRT200
2	M12	3	36×10°	34	160	1060	93	290	200	20	18.3	YRT260
2	M12	3	36×10°	34	275	1930	120	345	170	40	25	YRT325
2	M12	3	48×7.5°	34	300	2280	186	655	140	55	33	YRT395
2	M12	3	48×7.5°	34	355	2800	200	765	120	70	45	YRT460
2	M12	6	48×7.5°	68	490	4250	228	965	80	140	89	YRT580
2	M12	6	48×7.5°	116	1040	8000	490	1800	65	200	170	YRT650
3	M16	6	60×6°	284	1000	8650	455	1730	50	300	253	YRT850
3	M16	6	60×6°	284	1290	11400	530	2040	40	600	312	YRT950
6	M16	6	72×5°	284	1380	12000	620	2650	35	800	375	YRT1030
6	M16	6	72×5°	284	1435	12850	745	2800	25	1000	450	YRT1200
