SFE01616-3滚珠丝杠、SFE01616-6滚珠丝杠、SFE01632-3滚珠丝杠、SFE01632-6滚珠丝杠、SFE02020-3滚珠丝杠、SFE02020-6滚珠丝杠、SFE02040-3滚珠丝杠、SFE02040-6滚珠丝杠、SFE02525-3滚珠丝杠、SFE02525-6滚珠丝杠

发布时间：2025-05-05

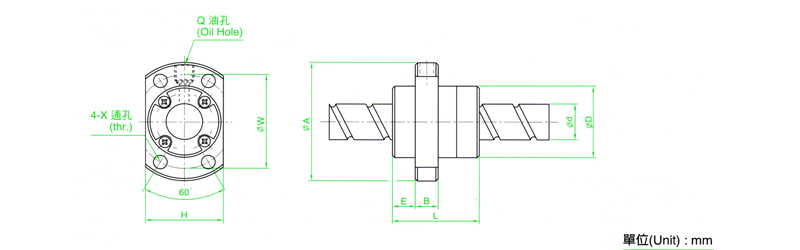

型号滾珠螺杆 , 螺帽之基准数据 l:导程 Da:珠径 N:珠圈数 K:刚性(kgf/μm) Ca:动额定负荷(kgf) Coa:静额定负荷(kgf)

d l Da D A E B L X W H Q n Ca Coa K

SFE01616-3 16 16 2.778 32 53 10.1 10 38 4.5 42 34 M6 1.7×2 650 1280 19

SFE01616-6 　 16 2.778 32 53 10.1 10 38 4.5 42 34 M6 1.7×4 1180 2550 36

SFE01632-3 16 32 3.175 34 55 10.5 10 34 5.5 45 36 M6 0.7×2 410 680 21

SFE01632-6 　 32 3.175 34 55 10.5 10 34 5.5 45 36 M6 0.7×4 820 1360 41

SFE02020-3 20 20 3.175 39 62 11.5 10 47 5.5 50 41 M6 1.7×2 980 2140 25

SFE02020-6 　 20 3.175 39 62 11.5 10 47 5.5 50 41 M6 1.7×4 1780 4280 49

SFE02040-3 20 40 3.175 38 58 11 10 41 5.5 48 40 M6 0.7×2 455 880 25

SFE02040-6 　 40 3.175 38 58 11 10 41 5.5 48 40 M6 0.7×4 910 1760 49

SFE02525-3 25 25 3.969 47 74 13 12 57 6.6 60 49 M6 1.7×2 1470 3350 31

SFE02525-6 　 25 3.969 47 74 13 12 57 6.6 60 49 M6 1.7×4 2660 6690 60

SFE02550-3 25 50 3.969 46 70 13 12 50 6.6 58 48 M6 0.7×2 685 1380 31

SFE02550-6 　 50 3.969 46 70 13 12 50 6.6 58 48 M6 0.7×4 1370 2760 60

SFE03232-3 32 32 4.762 58 92 16 12 71 9 74 60 M6 1.7×2 2140 5260 40

SFE03232-6 　 32 4.762 58 92 16 12 71 9 74 60 M6 1.7×4 3890 10500 76

SFE03264-3 32 64 4.762 58 92 15.5 12 62 9 74 60 M6 0.7×2 1000 2130 40

SFE03264-6 　 64 4.762 58 92 15.5 12 62 9 74 60 M6 0.7×4 2000 4260 77

SFE04040-3 40 40 6.35 73 114 19 15 89 11 93 75 M6 1.7×2 3410 8820 49

SFE04040-6 　 40 6.35 73 114 19 15 89 11 93 75 M6 1.7×4 6200 17600 95

SFE05050-3 50 50 7.938 90 135 21.5 20 107 14 112 92 M6 1.7×2 5100 13800 60

SFE05050-6 　 50 7.935 90 135 21.5 20 107 14 112 92 M6 1.7×4 7260 27600 117

上一篇：SFE02550-3滚珠丝杠、SFE02550-6滚珠丝杠、SFE03232-3滚珠丝杠、SFE03232-6滚珠丝杠、SFE03264-3滚珠丝杠、SFE03264-6滚珠丝杠、SFE04040-3滚珠丝杠、SFE04040-6滚珠丝杠、SFE05050-3滚珠丝杠、SFE05050-6滚珠丝杠 —— 下一篇：SCI01604-4滚珠丝杠、SCI01605-4滚珠丝杠、SCI02004-4滚珠丝杠、SCI02005-4滚珠丝杠、SCI02504-4滚珠丝杠、SCI02505-4滚珠丝杠、SCI02510-4滚珠丝杠、SCI03204-4滚珠丝杠、SCI03205-4滚珠丝杠、SCI03210-4滚珠丝杠、SCI04005-4滚珠丝杠、SCI04010-4滚珠丝杠、SCI05010-4滚珠丝杠、SCI06310-4滚珠丝杠、SCI08010-4滚珠丝杠

返回搜轴承首页

型号	滾珠螺杆 , 螺帽之基准数据 l:导程 Da:珠径 N:珠圈数 K:刚性(kgf/μm) Ca:动额定负荷(kgf) Coa:静额定负荷(kgf)
型号	d	l	Da	D	A	E	B	L	X	W	H	Q	n	Ca	Coa	K
SFE01616-3	16	16	2.778	32	53	10.1	10	38	4.5	42	34	M6	1.7×2	650	1280	19
SFE01616-6		16	2.778	32	53	10.1	10	38	4.5	42	34	M6	1.7×4	1180	2550	36
SFE01632-3	16	32	3.175	34	55	10.5	10	34	5.5	45	36	M6	0.7×2	410	680	21
SFE01632-6		32	3.175	34	55	10.5	10	34	5.5	45	36	M6	0.7×4	820	1360	41
SFE02020-3	20	20	3.175	39	62	11.5	10	47	5.5	50	41	M6	1.7×2	980	2140	25
SFE02020-6		20	3.175	39	62	11.5	10	47	5.5	50	41	M6	1.7×4	1780	4280	49
SFE02040-3	20	40	3.175	38	58	11	10	41	5.5	48	40	M6	0.7×2	455	880	25
SFE02040-6		40	3.175	38	58	11	10	41	5.5	48	40	M6	0.7×4	910	1760	49
SFE02525-3	25	25	3.969	47	74	13	12	57	6.6	60	49	M6	1.7×2	1470	3350	31
SFE02525-6		25	3.969	47	74	13	12	57	6.6	60	49	M6	1.7×4	2660	6690	60
SFE02550-3	25	50	3.969	46	70	13	12	50	6.6	58	48	M6	0.7×2	685	1380	31
SFE02550-6		50	3.969	46	70	13	12	50	6.6	58	48	M6	0.7×4	1370	2760	60
SFE03232-3	32	32	4.762	58	92	16	12	71	9	74	60	M6	1.7×2	2140	5260	40
SFE03232-6		32	4.762	58	92	16	12	71	9	74	60	M6	1.7×4	3890	10500	76
SFE03264-3	32	64	4.762	58	92	15.5	12	62	9	74	60	M6	0.7×2	1000	2130	40
SFE03264-6		64	4.762	58	92	15.5	12	62	9	74	60	M6	0.7×4	2000	4260	77
SFE04040-3	40	40	6.35	73	114	19	15	89	11	93	75	M6	1.7×2	3410	8820	49
SFE04040-6		40	6.35	73	114	19	15	89	11	93	75	M6	1.7×4	6200	17600	95
SFE05050-3	50	50	7.938	90	135	21.5	20	107	14	112	92	M6	1.7×2	5100	13800	60
SFE05050-6		50	7.935	90	135	21.5	20	107	14	112	92	M6	1.7×4	7260	27600	117
