HYEW15SA、HYEW15CA、HYEW20SA、HYEW20CA、HYEW25SA、HYEW25CA、HYEW30SA、HYEW30CA滑块
发布时间：2026-01-31

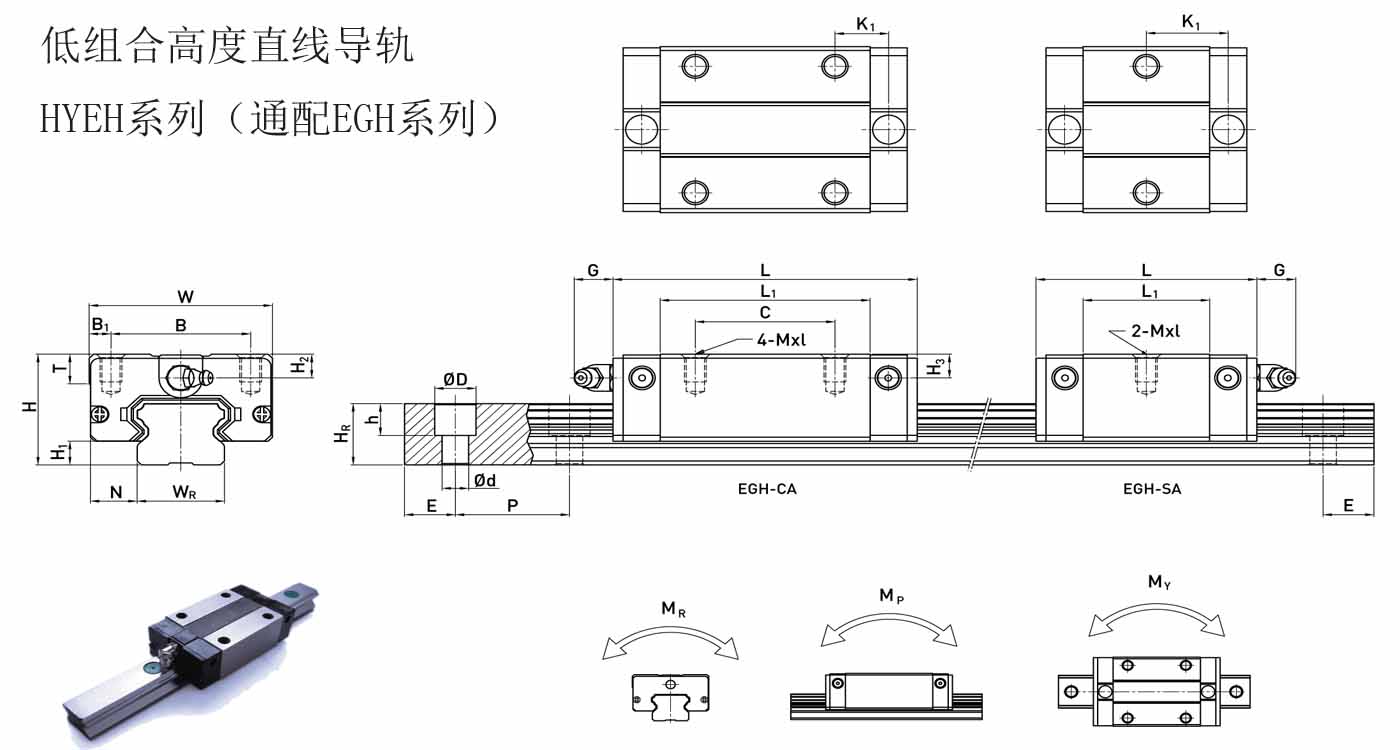

| 滑块型号 | 组件尺寸（mm） | 滑块尺寸（mm） | ||||||||||||||
| H | H1 | N | W | B | B1 | C | L1 | L | K1 | G | M | T | T1 | H2 | H3 | |
| HYEW15SA | 24 | 4.5 | 18.5 | 52 | 41 | 5.5 | - | 23.1 | 40.1 | 14.8 | 5.7 | M5 | 5 | 7 | 5.5 | 6 |
| HYEW15CA | 26 | 39.8 | 56.8 | 10.15 | ||||||||||||
| HYEW20SA | 28 | 6 | 19.5 | 59 | 49 | 5 | - | 29 | 50 | 18.75 | 12 | M6 | 7 | 9 | 6 | 6 |
| HYEW20CA | 32 | 48.1 | 69.1 | 12.3 | ||||||||||||
| HYEW25SA | 33 | 7 | 25 | 73 | 60 | 6.5 | - | 35.5 | 59.1 | 21.9 | 12 | M8 | 7.5 | 10 | 8 | 8 |
| HYEW25CA | 35 | 59 | 82.6 | 16.15 | ||||||||||||
| HYEW30SA | 42 | 10 | 31 | 90 | 72 | 9 | - | 41.5 | 69.5 | 26.75 | 12 | M10 | 7 | 10 | 8 | 9 |
| HYEW30CA | 40 | 70.1 | 98.1 | 21.05 | ||||||||||||
| 滑块型号 | 导轨尺寸(mm) | 导轨的固定螺栓尺寸(mm) | 基本动额定负荷C(KN) | 基本静额定负荷C0(KN) | 容许静力矩 | 导轨重量 | 滑块重量 | 导轨型号 | ||||||||
| WR | HR | D | h | d | P | E | MR | MP | MY | |||||||
| (KN-m) | (KN-m) | (KN-m) | Kg/m | Kg | ||||||||||||
| HYEW15SA | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3*16 | 5.35 | 9.4 | 0.08 | 0.04 | 0.04 | 1.25 | 0.12 | HYEW15SA |
| HYEW15CA | 7.83 | 16.19 | 0.13 | 0.1 | 0.1 | 0.21 | HYEW15CA | |||||||||
| HYEW20SA | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5*16 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 2.08 | 0.19 | HYEW20SA |
| HYEW20CA | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.32 | HYEW20CA | |||||||||
| HYEW25SA | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6*20 | 11.4 | 19.5 | 0.23 | 0.12 | 0.12 | 2.67 | 0.35 | HYEW25SA |
| HYEW25CA | 16.27 | 32.4 | 0.38 | 0.32 | 0.32 | 0.59 | HYEW25CA | |||||||||
| HYEW30SA | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6*25 | 16.42 | 28.1 | 0.4 | 0.21 | 0.21 | 4.35 | 0.62 | HYEW30SA |
| HYEW30CA | 23.7 | 47.46 | 0.68 | 0.55 | 0.55 | 1.04 | HYEW30CA | |||||||||
