XBD15B滑块、XBD20B滑块、XBD20BJ滑块、XBD25B滑块、XBD25BJ滑块、XBD30B滑块、XBD30BJ滑块、XBD35B滑块、XBD35BJ滑块、XBD45B滑块、XBD45BJ滑块、XBD55B滑块、XBD55BJ滑块、XBD65B滑块、XBD65BJ滑块

发布时间：2025-05-05

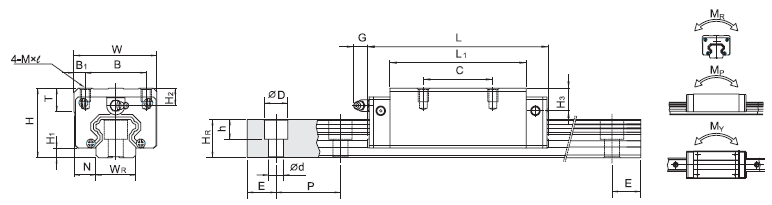

型号组件尺寸滑块尺寸

(mm) (mm)

H H1 N W B B1 C L1 L G M×l T H2 H3

XBD15B 28 4.3 9.5 34 26 4 26 39.4 61.4 5.3 M4×5 6 8.5 9.5

XBD20B 30 4.6 12 44 32 6 36 50.5 77.5 12 M5×6 8 6 7

XBD20BJ 50 65.2 92.2

XBD25B 40 5.5 12.5 48 35 6.5 35 58 84 12 M6×8 8 10 13

XBD25BJ 50 78.6 104.6

XBD30B 45 6 16 60 40 10 40 70 97.4 12 M8×10 8.5 9.5 13.8

XBD30BJ 60 93 120.4

XBD35B 55 7.5 18 70 50 10 50 80 112.4 12 M8×12 10.2 16 19.6

XBD35BJ 72 105.8 138.2

XBD45B 70 9.5 20.5 86 60 13 60 97 139.4 12.9 M10×17 16 18.5 30.5

XBD45BJ 80 128.8 171.2

XBD55B 80 13 23.5 100 75 12.5 75 117.7 166.7 12.9 M12×18 17.5 22 29

XBD55BJ 95 155.8 204.8

XBD65B 90 15 31.5 126 76 25 70 142.6 200.2 12.9 M16×20 25 15 15

XBD65BJ 120 203.6 259.6

滑轨的基本动基本静容许静力矩重量滑轨尺寸

固定螺栓尺寸额定负荷额定负荷

(mm) C(kN) C0(kN) MR MP MY 滑块滑轨 (mm)

(kN-m) (kN-m) (kN-m)) (kg) (kg/m) WR HR D h d P E

M4 11.38 25.31 0.17 0.15 0.15 0.18 1.45 15 15 7.5 5.3 4.5 60 20

M5 17.75 37.84 0.38 0.27 0.27 0.3 2.21 20 17.5 9.5 8.5 6 60 20

21.18 48.84 0.48 0.47 0.47 0.39

M6 26.48 56.19 0.64 0.51 0.51 0.51 3.21 23 22 11 9 7 60 20

32.75 76 0.87 0.88 0.88 0.69

M8 38.74 83.06 1.06 0.85 0.85 0.88 4.47 28 26 14 12 9 80 20

47.27 110.13 1.4 1.47 1.47 1.16

M8 49.52 102.87 1.73 1.2 1.2 1.45 6.3 34 29 14 12 9 80 20

60.21 136.31 2.29 2.08 2.08 1.92

M10 77.57 155.93 3.01 2.35 2.35 2.73 10.41 45 38 20 17 14 105 22.5

94.54 207.12 4 4.07 4.07 3.61

M14 114.44 227.81 5.66 4.06 4.06 4.17 15.08 53 44 23 20 16 120 30

139.35 301.26 7.49 7.01 7.01 5.49

M16 162.36 324.71 10.02 6.44 6.44 7 21.18 63 53 26 22 18 150 35

208.36 457.15 14.15 11.12 11.12 9.82
