XBD15AL导轨、XBD20AL导轨、XBD20ALJ导轨、XBD25AL导轨、XBD25ALJ导轨、XBD30AL导轨、XBD30ALJ导轨、XBD35AL导轨、XBD35ALJ导轨、XBD45AL导轨、XBD45ALJ导轨、XBD55AL导轨、XBD55ALJ导轨、XBD65AL导轨、XBD65ALJ导轨

发布时间：2025-06-20

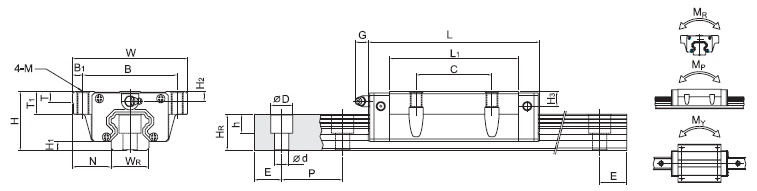

型号组件尺寸滑块尺寸

(mm) (mm)

H H1 N W B B1 C L1 L G M T T1 H2 H3

XBD15AL 24 4.3 16 47 38 4.5 30 39.4 61.4 5.3 M5 6 8.9 4.5 5.5

XBD20AL 30 4.6 21.5 63 53 5 40 50.5 77.5 12 M6 8 10 6 7

XBD20ALJ 65.2 92.2

XBD25AL 36 5.5 23.5 70 57 6.5 45 58 84 12 M8 8 14 6 9

XBD25ALJ 78.6 104.6

XBD30AL 42 6 31 90 72 9 52 70 97.4 12 M10 8.5 16 6.5 10.8

XBD30ALJ 93 120.4

XBD35AL 48 7.5 33 100 82 9 62 82 112.4 12 M10 10.1 18 9 12.6

XBD35ALJ 105.8 138.2

XBD45AL 60 9.5 37.5 120 100 10 80 97 139.4 12.9 M12 15.1 22 8.5 20.5

XBD45ALJ 128.8 171.2

XBD55AL 70 13 43.5 140 116 12 95 117.7 166.7 12.9 M14 17.5 26.5 12 19

XBD55ALJ 155.8 204.8

XBD65AL 90 15 53.5 170 142 14 110 144.2 200.2 12.9 M16 25 37.5 15 15

XBD65ALJ 203.6 259.6

型号滑轨的基本动基本静容许静力矩重量滑轨尺寸

固定螺栓尺寸额定负荷额定负荷

(mm) C(kN) C0(kN) MR MP MY 滑块滑轨 (mm)

(kN-m) (kN-m) (kN-m)) (kg) (kg/m) WR HR D h d P E

XBD15AL M5 11.38 25.31 0.17 0.15 0.15 0.17 1.45 15 15 7.5 5.3 4.5 60 20

XBD20AL M6 17.75 37.84 0.38 0.27 0.27 0.4 2.21 20 17.5 9.5 8.5 6 60 20

XBD20ALJ 21.18 48.84 0.48 0.47 0.47 0.52

XBD25AL M8 26.48 56.19 0.64 0.51 0.51 0.59 3.21 23 22 11 9 7 60 20

XBD25ALJ 32.75 76 0.87 0.88 0.88 0.8

XBD30AL M10 38.74 83.06 1.06 0.85 0.85 1.09 4.47 28 26 14 12 9 80 20

XBD30ALJ 47.27 110.13 1.4 1.47 1.47 1.44

XBD35AL M10 49.52 102.87 1.73 1.2 1.2 1.56 6.3 34 29 14 12 9 80 20

XBD35ALJ 60.21 136.31 2.29 2.08 2.08 2.06

XBD45AL M12 77.57 155.93 3.01 2.35 2.35 2.79 10.41 45 38 20 17 14 105 22.5

XBD45ALJ 94.54 207.12 4 4.07 4.07 3.69

XBD55AL M14 114.44 227.81 5.66 4.06 4.06 4.52 15.08 53 44 23 20 16 120 30

XBD55ALJ 139.35 301.26 7.49 7.01 7.01 5.96

XBD65AL M16 163.63 324.71 10.02 6.44 6.44 9.17 21.18 63 53 26 22 18 150 35

XBD65ALJ 208.36 457.15 14.15 11.12 11.12 12.89

上一篇：XBD15AG滑块、XBD20AG滑块、XBD20AGJ滑块、XBD25AG滑块、XBD25AGJ滑块、XBD30AG滑块、XBD30AGJ滑块、XBD35AG滑块、XBD35AGJ滑块、XBD45AG滑块、XBD45AGJ滑块、XBD55AG滑块、XBD55AGJ滑块、XBD65AG滑块、XBD65AGJ滑块 —— 下一篇：XBD15AL滑块、XBD20AL滑块、XBD20ALJ滑块、XBD25AL滑块、XBD25ALJ滑块、XBD30AL滑块、XBD30ALJ滑块、XBD35AL滑块、XBD35ALJ滑块、XBD45AL滑块、XBD45ALJ滑块、XBD55AL滑块、XBD55ALJ滑块、XBD65AL滑块、XBD65ALJ滑块

返回搜轴承首页

型号	组件尺寸			滑块尺寸
	(mm)			(mm)
	H	H1	N	W	B	B1	C	L1	L	G	M	T	T1	H2	H3
XBD15AL	24	4.3	16	47	38	4.5	30	39.4	61.4	5.3	M5	6	8.9	4.5	5.5
XBD20AL	30	4.6	21.5	63	53	5	40	50.5	77.5	12	M6	8	10	6	7
XBD20ALJ								65.2	92.2
XBD25AL	36	5.5	23.5	70	57	6.5	45	58	84	12	M8	8	14	6	9
XBD25ALJ								78.6	104.6
XBD30AL	42	6	31	90	72	9	52	70	97.4	12	M10	8.5	16	6.5	10.8
XBD30ALJ								93	120.4
XBD35AL	48	7.5	33	100	82	9	62	82	112.4	12	M10	10.1	18	9	12.6
XBD35ALJ								105.8	138.2
XBD45AL	60	9.5	37.5	120	100	10	80	97	139.4	12.9	M12	15.1	22	8.5	20.5
XBD45ALJ								128.8	171.2
XBD55AL	70	13	43.5	140	116	12	95	117.7	166.7	12.9	M14	17.5	26.5	12	19
XBD55ALJ								155.8	204.8
XBD65AL	90	15	53.5	170	142	14	110	144.2	200.2	12.9	M16	25	37.5	15	15
XBD65ALJ								203.6	259.6
型号	滑轨的	基本动	基本静	容许静力矩			重量		滑轨尺寸
	固定螺栓尺寸	额定负荷	额定负荷
	(mm)	C(kN)	C0(kN)	MR	MP	MY	滑块	滑轨	(mm)
				(kN-m)	(kN-m)	(kN-m))	(kg)	(kg/m)	WR	HR	D	h	d	P	E
XBD15AL	M5	11.38	25.31	0.17	0.15	0.15	0.17	1.45	15	15	7.5	5.3	4.5	60	20
XBD20AL	M6	17.75	37.84	0.38	0.27	0.27	0.4	2.21	20	17.5	9.5	8.5	6	60	20
XBD20ALJ		21.18	48.84	0.48	0.47	0.47	0.52
XBD25AL	M8	26.48	56.19	0.64	0.51	0.51	0.59	3.21	23	22	11	9	7	60	20
XBD25ALJ		32.75	76	0.87	0.88	0.88	0.8
XBD30AL	M10	38.74	83.06	1.06	0.85	0.85	1.09	4.47	28	26	14	12	9	80	20
XBD30ALJ		47.27	110.13	1.4	1.47	1.47	1.44
XBD35AL	M10	49.52	102.87	1.73	1.2	1.2	1.56	6.3	34	29	14	12	9	80	20
XBD35ALJ		60.21	136.31	2.29	2.08	2.08	2.06
XBD45AL	M12	77.57	155.93	3.01	2.35	2.35	2.79	10.41	45	38	20	17	14	105	22.5
XBD45ALJ		94.54	207.12	4	4.07	4.07	3.69
XBD55AL	M14	114.44	227.81	5.66	4.06	4.06	4.52	15.08	53	44	23	20	16	120	30
XBD55ALJ		139.35	301.26	7.49	7.01	7.01	5.96
XBD65AL	M16	163.63	324.71	10.02	6.44	6.44	9.17	21.18	63	53	26	22	18	150	35
XBD65ALJ		208.36	457.15	14.15	11.12	11.12	12.89
