XBD15AA直线导轨滑块、XBD20AA直线导轨滑块、XBD20AAL直线导轨滑块、XBD25AA直线导轨滑块、XBD25AAL直线导轨滑块、XBD30AA直线导轨滑块、XBD30AAL直线导轨滑块、XBD35AA直线导轨滑块、XBD35AAL直线导轨滑块、XBD45AA直线导轨滑块、XBD45AAL直线导轨滑块、XBD55AA直线导轨滑块、XBD55AAL直线导轨滑块、XBD65AA直线导轨滑块、XBD65AAL直线导轨滑块 — 搜轴承黑板报
搜轴承 -- 黑板报 -- XBD15AA直线导轨滑块、XBD20AA直线导轨滑块、XBD20AAL直...

XBD15AA直线导轨滑块、XBD20AA直线导轨滑块、XBD20AAL直线导轨滑块、XBD25AA直线导轨滑块、XBD25AAL直线导轨滑块、XBD30AA直线导轨滑块、XBD30AAL直线导轨滑块、XBD35AA直线导轨滑块、XBD35AAL直线导轨滑块、XBD45AA直线导轨滑块、XBD45AAL直线导轨滑块、XBD55AA直线导轨滑块、XBD55AAL直线导轨滑块、XBD65AA直线导轨滑块、XBD65AAL直线导轨滑块

发布时间：2025-05-04

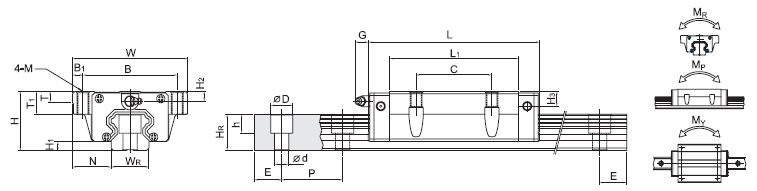

型号 组件尺寸 滑块尺寸
(mm) (mm)
H H1 N W B B1 C L1 L G M T T1 H2 H3
XBD15AA 24 4.3 16 47 38 4.5 30 39.4 61.4 5.3 M5 6 8.9 4.5 5.5
XBD20AA 30 4.6 21.5 63 53 5 40 50.5 77.5 12 M6 8 10 6 7
XBD20AAL 65.2 92.2
XBD25AA 36 5.5 23.5 70 57 6.5 45 58 84 12 M8 8 14 6 9
XBD25AAL 78.6 104.6
XBD30AA 42 6 31 90 72 9 52 70 97.4 12 M10 8.5 16 6.5 10.8
XBD30AAL 93 120.4
XBD35AA 48 7.5 33 100 82 9 62 82 112.4 12 M10 10.1 18 9 12.6
XBD35AAL 105.8 138.2
XBD45AA 60 9.5 37.5 120 100 10 80 97 139.4 12.9 M12 15.1 22 8.5 20.5
XBD45AAL 128.8 171.2
XBD55AA 70 13 43.5 140 116 12 95 117.7 166.7 12.9 M14 17.5 26.5 12 19
XBD55AAL 155.8 204.8
XBD65AA 90 15 53.5 170 142 14 110 144.2 200.2 12.9 M16 25 37.5 15 15
XBD65AAL 203.6 259.6
型号 滑轨的 基本动 基本静 容许静力矩 重量 滑轨尺寸
固定螺栓尺寸 额定负荷 额定负荷
(mm) C(kN) C0(kN) MR MP MY 滑块 滑轨 (mm)
　 　 　 (kN-m) (kN-m) (kN-m)) (kg) (kg/m) WR HR D h d P E
XBD15AA M4×16 11.38 25.31 0.17 0.15 0.15 0.17 1.45 15 15 7.5 5.3 4.5 60 20
XBD20AA M5×16 17.75 37.84 0.38 0.27 0.27 0.4 2.21 20 17.5 9.5 8.5 6 60 20
XBD20AAL 21.18 48.84 0.48 0.47 0.47 0.52
XBD25AA M6×20 26.48 56.19 0.64 0.51 0.51 0.59 3.21 23 22 11 9 7 60 20
XBD25AAL 32.75 76 0.87 0.88 0.88 0.8
XBD30AA M8×25 38.74 83.06 1.06 0.85 0.85 1.09 4.47 28 26 14 12 9 80 20
XBD30AAL 47.27 110.13 1.4 1.47 1.47 1.44
XBD35AA M8×25 49.52 102.87 1.73 1.2 1.2 1.56 6.3 34 29 14 12 9 80 20
XBD35AAL 60.21 136.31 2.29 2.08 2.08 2.06
XBD45AA M12×35 77.57 155.93 3.01 2.35 2.35 2.79 10.41 45 38 20 17 14 105 22.5
XBD45AAL 94.54 207.12 4 4.07 4.07 3.69
XBD55AA M14×45 114.44 227.81 5.66 4.06 4.06 4.52 15.08 53 44 23 20 16 120 30
XBD55AAL 139.35 301.26 7.49 7.01 7.01 5.96
XBD65AA M16×50 163.63 324.71 10.02 6.44 6.44 9.17 21.18 63 53 26 22 18 150 35
XBD65AAL 208.36 457.15 14.15 11.12 11.12 12.89
