FF3205-3滚珠丝杠、FF3205-5滚珠丝杠、FF3206-3滚珠丝杠、FF3206-5滚珠丝杠、FF3208-3滚珠丝杠、FF3208-5滚珠丝杠、FF3210-3滚珠丝杠、FF3210-5滚珠丝杠、FF4005-3滚珠丝杠、FF4005-5滚珠丝杠

发布时间：2025-05-05

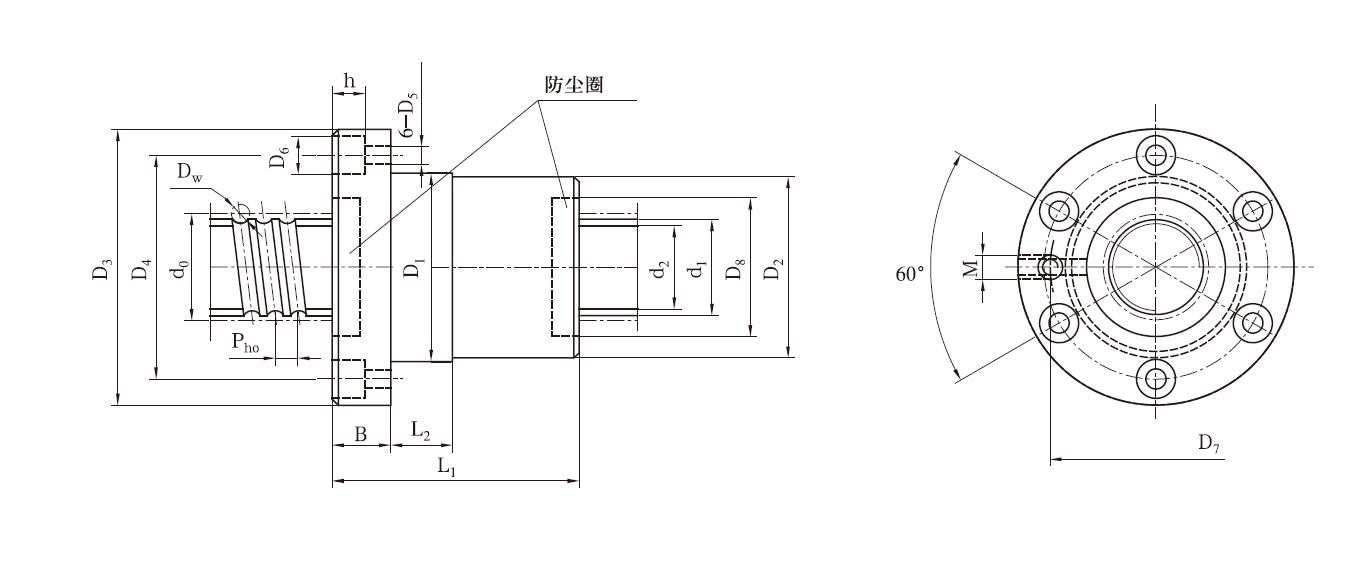

规格代号公称直径 d0 公称导程 Ph0 丝杠直径 d1 钢球直径 Dw 丝杠底径 d2 循环总圈数 n 动载荷Ca KN 静载荷C0a KN 刚度Kc N/μm D1(g6) D2 L2 D3 B D4 D5 D6 D7 M D8 L1

FF1204-3 12 4 11.3 2.381 9.5 3 4 6.7 208 22 22 10 44 8 32 4.8 8.5 32 M2.5 16 35

FF1604-3 16 4 15.3 2.381 13.5 3 4.8 9.7 221 28 28 10 52 10 38 5.8 10 32 M6 20 37

FF1605-3 16 5 15.5 3.5 12.9 3 7.6 13.2 200 28 28 10 52 10 38 5.8 10 32 M6 22 42

FF2004L-3 20 4 19.3 2.381 17.5 3 5.3 12.1 259 36 36 10 62 11 48 5.8 10 40 M6 25 38

FF2004-3 20 4 19.1 3 16.9 3 7.3 15.4 259 36 36 10 62 11 48 5.8 10 40 M6 25 38

FF2005-3 20 5 19.5 3.5 16.9 3 9.1 18.3 268 36 36 10 62 11 48 5.8 10 40 M6 25 43

FF2504-3 25 4 24.1 3 21.9 3 8.3 20.2 327 40 40 10 66 11 53 5.8 10 46 M6 30 38

FF2505-3 25 5 24.5 3.5 21.9 3 10.2 23.6 328 40 40 10 66 11 53 5.8 10 46 M6 30 43

FF2506-3 25 6 23.9 3.969 20.9 3 11.3 23.7 318 40 40 10 66 11 53 5.8 10 46 M6 30 49

FF3204-3 32 4 31.1 3 28.9 3 9.6 27.9 411 50 50 10 76 11 63 5.8 10 56 M6 38 38

FF3204-5 32 4 31.1 3 28.9 5 15 46.5 670 50 50 10 76 11 63 5.8 10 56 M6 38 47

FF3205-3 32 5 31.5 3.5 28.9 3 11.7 31.4 413 50 50 10 82 13 67 7 12 62 M6 38 45

FF3205-5 32 5 31.5 3.5 28.9 5 18.1 52.4 673 50 50 10 82 13 67 7 12 62 M6 38 56

FF3206-3 32 6 30.9 3.969 27.9 3 13 32.1 419 50 50 10 82 13 67 7 12 62 M6 38 51

FF3206-5 32 6 30.9 3.969 27.9 5 20.2 53.5 683 50 50 10 82 13 67 7 12 62 M6 38 66

FF3208-3 32 8 30.6 5 26.9 3 17.1 38.8 408 50 50 10 82 13 67 7 12 62 M6 38 67

FF3208-5 32 8 30.6 5 26.9 5 26.4 64.8 664 50 50 10 82 13 67 7 12 62 M6 38 82

FF3210-3 32 10 31 5.953 26.5 3 20.6 43.8 395 53 53 15 90 15 71 9 15 70 M6 44 76

FF3210-5 32 10 31 5.953 26.5 5 32 73 644 53 53 15 90 15 71 9 15 70 M6 44 99

FF4005-3 40 5 39.5 3.5 36.9 3 13 40.6 512 60 60 10 94 15 75 9 15 74 M6 48 47

FF4005-5 40 5 39.5 3.5 36.9 5 20.2 67.7 835 60 60 10 94 15 75 9 15 75 M6 48 58

上一篇：RNFTL1003A3.5滚珠丝杠与螺母系列、RNFTL1006A2.5S滚珠丝杠与螺母系列、RNFTL1208A2.5S滚珠丝杠与螺母系列、RNFTL1404A3.5S滚珠丝杠与螺母系列、RNFTL1405A2.5S滚珠丝杠与螺母系列、RNFTL1610A2.5滚珠丝杠与螺母系列、RNFTL1610A2.5S滚珠丝杠与螺母系列、RNFTL1808A3.5滚珠丝杠与螺母系列 —— 下一篇：FF1204-3滚珠丝杠、FF1604-3滚珠丝杠、FF1605-3滚珠丝杠、FF2004L-3滚珠丝杠、FF2004-3滚珠丝杠、FF2005-3滚珠丝杠、FF2504-3滚珠丝杠、FF2505-3滚珠丝杠、FF2506-3滚珠丝杠、FF3204-3滚珠丝杠、FF3204-5滚珠丝杠

返回搜轴承首页

规格代号	公称直径 d0	公称导程 Ph0	丝杠直径 d1	钢球直径 Dw	丝杠底径 d2	循环总圈数 n	动载荷Ca KN	静载荷C0a KN	刚度Kc N/μm	D1(g6)	D2	L2	D3	B	D4	D5	D6	D7	M	D8	L1
FF1204-3	12	4	11.3	2.381	9.5	3	4	6.7	208	22	22	10	44	8	32	4.8	8.5	32	M2.5	16	35
FF1604-3	16	4	15.3	2.381	13.5	3	4.8	9.7	221	28	28	10	52	10	38	5.8	10	32	M6	20	37
FF1605-3	16	5	15.5	3.5	12.9	3	7.6	13.2	200	28	28	10	52	10	38	5.8	10	32	M6	22	42
FF2004L-3	20	4	19.3	2.381	17.5	3	5.3	12.1	259	36	36	10	62	11	48	5.8	10	40	M6	25	38
FF2004-3	20	4	19.1	3	16.9	3	7.3	15.4	259	36	36	10	62	11	48	5.8	10	40	M6	25	38
FF2005-3	20	5	19.5	3.5	16.9	3	9.1	18.3	268	36	36	10	62	11	48	5.8	10	40	M6	25	43
FF2504-3	25	4	24.1	3	21.9	3	8.3	20.2	327	40	40	10	66	11	53	5.8	10	46	M6	30	38
FF2505-3	25	5	24.5	3.5	21.9	3	10.2	23.6	328	40	40	10	66	11	53	5.8	10	46	M6	30	43
FF2506-3	25	6	23.9	3.969	20.9	3	11.3	23.7	318	40	40	10	66	11	53	5.8	10	46	M6	30	49
FF3204-3	32	4	31.1	3	28.9	3	9.6	27.9	411	50	50	10	76	11	63	5.8	10	56	M6	38	38
FF3204-5	32	4	31.1	3	28.9	5	15	46.5	670	50	50	10	76	11	63	5.8	10	56	M6	38	47
FF3205-3	32	5	31.5	3.5	28.9	3	11.7	31.4	413	50	50	10	82	13	67	7	12	62	M6	38	45
FF3205-5	32	5	31.5	3.5	28.9	5	18.1	52.4	673	50	50	10	82	13	67	7	12	62	M6	38	56
FF3206-3	32	6	30.9	3.969	27.9	3	13	32.1	419	50	50	10	82	13	67	7	12	62	M6	38	51
FF3206-5	32	6	30.9	3.969	27.9	5	20.2	53.5	683	50	50	10	82	13	67	7	12	62	M6	38	66
FF3208-3	32	8	30.6	5	26.9	3	17.1	38.8	408	50	50	10	82	13	67	7	12	62	M6	38	67
FF3208-5	32	8	30.6	5	26.9	5	26.4	64.8	664	50	50	10	82	13	67	7	12	62	M6	38	82
FF3210-3	32	10	31	5.953	26.5	3	20.6	43.8	395	53	53	15	90	15	71	9	15	70	M6	44	76
FF3210-5	32	10	31	5.953	26.5	5	32	73	644	53	53	15	90	15	71	9	15	70	M6	44	99
FF4005-3	40	5	39.5	3.5	36.9	3	13	40.6	512	60	60	10	94	15	75	9	15	74	M6	48	47
FF4005-5	40	5	39.5	3.5	36.9	5	20.2	67.7	835	60	60	10	94	15	75	9	15	75	M6	48	58
