FFZD3205-3滚珠丝杠、FFZD3205-5滚珠丝杠、FFZD3206-3滚珠丝杠、FFZD3206-5滚珠丝杠、FFZD3208-3滚珠丝杠、FFZD3208-5滚珠丝杠、FFZD3210-3滚珠丝杠、FFZD3210-5滚珠丝杠、FFZD4005-3滚珠丝杠、FFZD4005-5滚珠丝杠

发布时间：2025-06-20

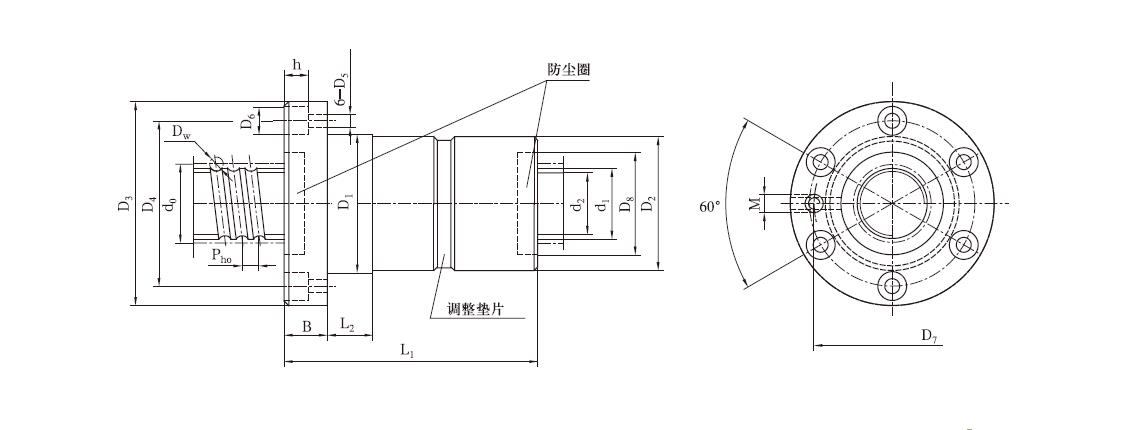

规格代号公称直径 d0 公称导程 Ph0 丝杠直径 d1 钢球直径 Dw 丝杠底径 d2 循环总圈数 n 动载荷Ca KN 静载荷C0a KN 刚度Kc N/μm D1(g6) D2 L2 D3 B D4 D5 D6 h D7 M D8 L1

FFZD1204-3 12 4 11.3 2.38 9.5 3 4 6.7 417 22 22 10 44 8 32 4.8 8.5 4.5 32 M2.5 16 66

FFZD1604-3 16 4 15.3 2.38 13.5 3 4.8 9.7 442 28 28 10 52 10 38 5.8 10 6 32 M6 20 69

FFZD1605-3 16 5 15.5 3.5 12.9 3 7.6 13.2 400 28 28 10 52 10 38 5.8 10 6 32 M6 22 83

FFZD2004L-3 20 4 19.3 2.38 17.5 3 5.3 12.1 519 36 36 10 62 11 48 5.8 10 6 40 M6 25 73

FFZD2004-3 20 4 19.1 3 16.9 3 7.3 15.4 519 36 36 10 62 11 48 5.8 10 6 40 M6 25 72

FFZD2005-3 20 5 19.5 3.5 16.9 3 9.1 18.3 536 36 36 10 62 11 48 5.8 10 6 40 M6 25 83

FFZD2504-3 25 4 24.1 3 21.9 3 8.3 20.2 654 40 40 10 66 11 53 5.8 10 6 46 M6 30 74

FFZD2505-3 25 5 24.5 3.5 21.9 3 10.2 23.6 657 40 40 10 66 11 53 5.8 10 6 46 M6 30 84

FFZD2506-3 25 6 23.9 3.97 20.9 3 11.3 23.7 636 40 40 10 66 11 53 5.8 10 6 46 M6 30 97

FFZD3204-3 32 4 31.1 3 28.9 3 9.6 27.9 823 50 50 10 76 11 63 5.8 10 6 56 M6 38 73

FFZD3204-5 32 4 31.1 3 28.9 5 15 46.5 1340 50 50 10 76 11 63 5.8 10 6 56 M6 38 92

FFZD3205-3 32 5 31.5 3.5 28.9 3 11.7 31.4 826 50 50 10 82 13 67 7 12 7 62 M6 38 85

FFZD3205-5 32 5 31.5 3.5 28.9 5 18.1 52.4 1346 50 50 10 82 13 67 7 12 7 62 M6 38 108

FFZD3206-3 32 6 30.9 3.97 27.9 3 13 32.1 839 50 50 10 82 13 67 7 12 7 62 M6 38 99

FFZD3206-5 32 6 30.9 3.97 27.9 5 20.2 53.5 1367 50 50 10 82 13 67 7 12 7 62 M6 38 127

FFZD3208-3 32 8 30.6 5 26.9 3 17.1 38.8 816 50 50 10 82 13 67 7 12 7 62 M6 42 123

FFZD3208-5 32 8 30.6 5 26.9 5 26.4 64.8 1328 50 50 10 82 13 67 7 12 7 62 M6 42 152

FFZD3210-3 32 10 31 5.95 26.5 3 20.6 43.8 791 53 53 15 90 15 71 9 15 9 70 M6 44 146

FFZD3210-5 32 10 31 5.95 26.5 5 32 73 1288 53 53 15 90 15 71 9 15 9 70 M6 44 191

FFZD4005-3 40 5 39.5 3.5 36.9 3 13 40.6 1025 60 60 10 94 15 75 9 15 9 75 M6 48 88

FFZD4005-5 40 5 39.5 3.5 36.9 5 20.2 67.7 1671 60 60 10 94 15 75 9 15 9 75 M6 48 111

返回搜轴承首页

规格代号	公称直径 d0	公称导程 Ph0	丝杠直径 d1	钢球直径 Dw	丝杠底径 d2	循环总圈数 n	动载荷Ca KN	静载荷C0a KN	刚度Kc N/μm	D1(g6)	D2	L2	D3	B	D4	D5	D6	h	D7	M	D8	L1
FFZD1204-3	12	4	11.3	2.38	9.5	3	4	6.7	417	22	22	10	44	8	32	4.8	8.5	4.5	32	M2.5	16	66
FFZD1604-3	16	4	15.3	2.38	13.5	3	4.8	9.7	442	28	28	10	52	10	38	5.8	10	6	32	M6	20	69
FFZD1605-3	16	5	15.5	3.5	12.9	3	7.6	13.2	400	28	28	10	52	10	38	5.8	10	6	32	M6	22	83
FFZD2004L-3	20	4	19.3	2.38	17.5	3	5.3	12.1	519	36	36	10	62	11	48	5.8	10	6	40	M6	25	73
FFZD2004-3	20	4	19.1	3	16.9	3	7.3	15.4	519	36	36	10	62	11	48	5.8	10	6	40	M6	25	72
FFZD2005-3	20	5	19.5	3.5	16.9	3	9.1	18.3	536	36	36	10	62	11	48	5.8	10	6	40	M6	25	83
FFZD2504-3	25	4	24.1	3	21.9	3	8.3	20.2	654	40	40	10	66	11	53	5.8	10	6	46	M6	30	74
FFZD2505-3	25	5	24.5	3.5	21.9	3	10.2	23.6	657	40	40	10	66	11	53	5.8	10	6	46	M6	30	84
FFZD2506-3	25	6	23.9	3.97	20.9	3	11.3	23.7	636	40	40	10	66	11	53	5.8	10	6	46	M6	30	97
FFZD3204-3	32	4	31.1	3	28.9	3	9.6	27.9	823	50	50	10	76	11	63	5.8	10	6	56	M6	38	73
FFZD3204-5	32	4	31.1	3	28.9	5	15	46.5	1340	50	50	10	76	11	63	5.8	10	6	56	M6	38	92
FFZD3205-3	32	5	31.5	3.5	28.9	3	11.7	31.4	826	50	50	10	82	13	67	7	12	7	62	M6	38	85
FFZD3205-5	32	5	31.5	3.5	28.9	5	18.1	52.4	1346	50	50	10	82	13	67	7	12	7	62	M6	38	108
FFZD3206-3	32	6	30.9	3.97	27.9	3	13	32.1	839	50	50	10	82	13	67	7	12	7	62	M6	38	99
FFZD3206-5	32	6	30.9	3.97	27.9	5	20.2	53.5	1367	50	50	10	82	13	67	7	12	7	62	M6	38	127
FFZD3208-3	32	8	30.6	5	26.9	3	17.1	38.8	816	50	50	10	82	13	67	7	12	7	62	M6	42	123
FFZD3208-5	32	8	30.6	5	26.9	5	26.4	64.8	1328	50	50	10	82	13	67	7	12	7	62	M6	42	152
FFZD3210-3	32	10	31	5.95	26.5	3	20.6	43.8	791	53	53	15	90	15	71	9	15	9	70	M6	44	146
FFZD3210-5	32	10	31	5.95	26.5	5	32	73	1288	53	53	15	90	15	71	9	15	9	70	M6	44	191
FFZD4005-3	40	5	39.5	3.5	36.9	3	13	40.6	1025	60	60	10	94	15	75	9	15	9	75	M6	48	88
FFZD4005-5	40	5	39.5	3.5	36.9	5	20.2	67.7	1671	60	60	10	94	15	75	9	15	9	75	M6	48	111
