CMFZD2506-5滚珠丝杆、CMFZD2508-2.5滚珠丝杆、CMFZD2508-3.5滚珠丝杆、CMFZD2808-5滚珠丝杆、CMFZD2810-2.5滚珠丝杆、CMFZD3208-5滚珠丝杆、CMFZD3210-5滚珠丝杆、CMFZD3212-2.5滚珠丝杆，CMFZD型外循环插管埋入式垫片预紧滚珠丝杠副
发布时间：2026-01-31

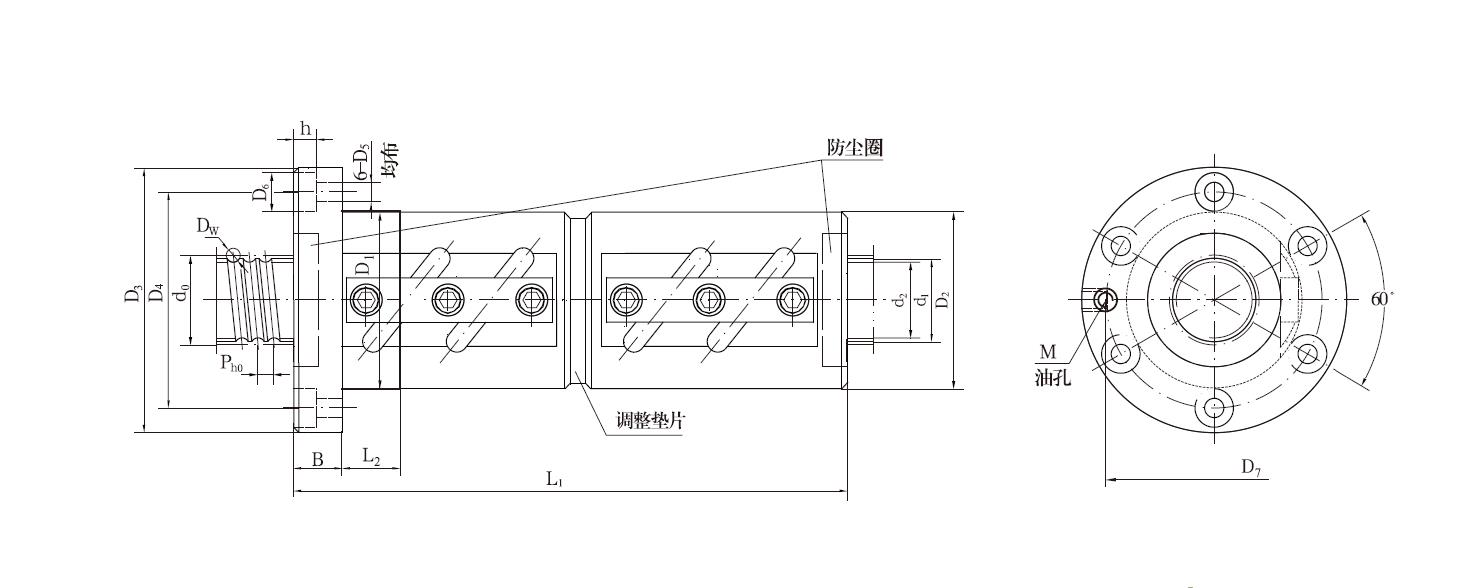

| 规格代号 | 公称直径 d0 | 公称导程 Ph0 | 丝杠直径 d1 | 钢球直径 Dw | 丝杠底径 d2 | 循环总圈数 n | 动载荷Ca KN | 静载荷C0a KN | 刚度Kc N/μm | D1(g6) | D2 | L2 | D3 | B | D4 | D5 | D6 | D7 | H | M | L1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CMFZD2506-5 | 25 | 6 | 24 | 3.969 | 21.1 | 2.5x2 | 21.5 | 55.8 | 1322 | 53 | 53 | 20 | 76 | 11 | 64 | 5.5 | 9.5 | 56 | 5 | M6 | 122 |
| CMFZD2508-2.5 | 25 | 8 | 24 | 4.763 | 20.5 | 2.5x1 | 14.9 | 32.3 | 698 | 58 | 58 | 15 | 85 | 15 | 71 | 6.6 | 11 | 65 | 6.5 | M6 | 106 |
| CMFZD2508-3.5 | 25 | 8 | 24 | 4.763 | 20.5 | 2.5x1 | 20 | 46.6 | 962 | 58 | 58 | 15 | 85 | 15 | 71 | 6.6 | 11 | 65 | 6.5 | M6 | 122 |
| CMFZD2808-5 | 28 | 8 | 28 | 4.763 | 24.5 | 2.5x2 | 28.7 | 74.6 | 1567 | 60 | 60 | 15 | 104 | 18 | 82 | 11 | 18 | 82 | 11 | M6 | 164 |
| CMFZD2810-2.5 | 28 | 10 | 28 | 4.763 | 24.5 | 2.5x1 | 15.8 | 37.3 | 806 | 60 | 60 | 15 | 94 | 15 | 76 | 9 | 15 | 74 | 9 | M6 | 128 |
| CMFZD3208-5 | 32 | 8 | 31 | 4.763 | 27.5 | 2.5x2 | 30.6 | 85.3 | 1706 | 66 | 66 | 15 | 100 | 15 | 82 | 9 | 15 | 80 | 9 | M6 | 154 |
| CMFZD3210-5 | 32 | 10 | 31 | 6.35 | 26.4 | 2.5x2 | 44.6 | 113.4 | 1771 | 74 | 74 | 15 | 108 | 15 | 90 | 9 | 15 | 88 | 9 | M6 | 189 |
| CMFZD3212-2.5 | 32 | 12 | 31 | 6.35 | 26.4 | 2.5x1 | 24.5 | 56.7 | 911 | 74 | 74 | 15 | 108 | 18 | 90 | 9 | 15 | 88 | 9 | M6 | 144 |
| CMFZD3212-3.5 | 32 | 12 | 31 | 6.35 | 26.4 | 2.5x1 | 32.7 | 79.3 | 1255 | 74 | 74 | 15 | 108 | 18 | 90 | 9 | 15 | 88 | 9 | M6 | 164 |
| CMFZD4010-5 | 40 | 10 | 39 | 6.35 | 34.4 | 2.5x2 | 49.3 | 138.3 | 2144 | 82 | 82 | 20 | 124 | 18 | 102 | 11 | 18 | 88 | 11 | M6 | 193 |
| CMFZD4012-5 | 40 | 12 | 39 | 7.144 | 33.9 | 2.5x2 | 57.7 | 157 | 2186 | 84 | 84 | 20 | 126 | 18 | 104 | 11 | 18 | 100 | 11 | M8x1 | 225 |
| CMFZD4016-5 | 40 | 16 | 39 | 7.144 | 33.9 | 2.5x2 | 57.6 | 157 | 2171 | 86 | 86 | 20 | 128 | 18 | 106 | 11 | 18 | 102 | 11 | M8x1 | 273 |
| CMFZD5010-5 | 50 | 10 | 49 | 6.35 | 44.4 | 2.5x2 | 55.2 | 177.4 | 2582 | 93 | 93 | 20 | 135 | 18 | 113 | 11 | 18 | 108 | 11 | M8x1 | 193 |
| CMFZD5016-5 | 50 | 16 | 49 | 7.938 | 43.3 | 2.5x2 | 74.6 | 222.7 | 2629 | 105 | 105 | 20 | 152 | 25 | 128 | 14 | 20 | 124 | 13 | M8x1 | 285 |
| CMFZD6310-5 | 63 | 10 | 61 | 6.35 | 56.3 | 2.5x2 | 60.9 | 224 | 3079 | 108 | 108 | 20 | 154 | 22 | 130 | 14 | 20 | 126 | 13 | M8x1 | 197 |
| CMFZD6320-5 | 63 | 20 | 61 | 10 | 53.8 | 2.5x2 | 106.1 | 337.8 | 3247 | 122 | 122 | 20 | 180 | 28 | 150 | 18 | 26 | 150 | 17.5 | M8x1 | 345 |
CMFZD型外循环插管埋入式垫片预紧滚珠丝杠副
滚珠丝杠副的特点
1.传动效率高
在滚珠丝杠副中，自由滚动的滚珠将力与运动在丝杠与螺母之间传递。这一传动方式取代了传统螺纹丝杠副的丝杠与螺母间直接作用方式，因而以极小滚动摩擦代替了传统丝杠的滑动摩擦，使滚珠丝杠副传动效率达到90%以上，整个传动副的驱动力矩减少至滑动丝杠的1/3左右，发热率也因此得以大幅降低。
2.定位精度高
滚珠丝杠副发热率低，温升小以及在加工过程中对丝杠采取预拉伸并预紧消除轴向间隙等措施，使丝杠副具有高的定位精度和重复定位精度。
3.传动可逆性
滚珠丝杠副没有滑动丝杠粘滞摩擦，消除了在传动过程中可能出现的爬行现象，滚珠丝杠副能够实现两种传动方式——将旋转运动转化为直线运动或将直线运动转化为旋转运动并传递动力。
4.使用寿命长
由于对丝杠滚道形状的准确性、表面硬度、材料的选择等方面加以严格控制，滚珠丝杠副的实际寿命远高于滑动丝杠。
5.同步性能好
由于滚珠丝杠副运转顺滑、消除轴向间隙以及制造的一致性，采用多套滚珠丝杠副方案驱动同一装置或多个相同部件时，可获得很好的同步工作。
