GZD40X132滚柱导轨块是一种精密的直线运动滚动元件，具有较高的承载能力和较高的刚性，在反复动作、起动、停止、往复运动频率较高的情况下可减少整机重量和传动机构及动力费用,滚柱导轨块的应用面较广，小规格的可用在模具、仪器等的直线运动部件上，大规格的则可用于重型机床、精密仪器的平面直线运动，尤其适用于NC、CNC数控机床
发布时间：2025-05-04

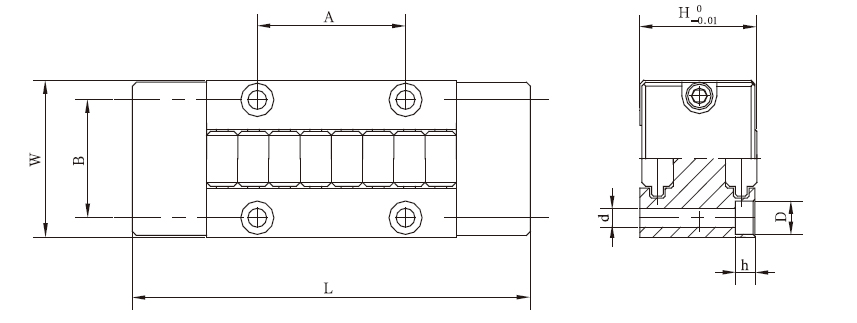

| 型号 | 长度L | 宽度W | 高度H | 安装孔直径dxDxh | 安装孔中心距A | 安装孔中心距B | 额定动载C(KN) | 额定静载C0(KN) | 重量（Kg）滑块/个 |
|---|---|---|---|---|---|---|---|---|---|
| GZD15x53 | 52.8 | 26.5 | 15 | Φ3.4 | 19 | 19.3 | 23 | 29 | 0.12 |
| GZD20x70 | 70 | 30 | 20 | Φ3.6xΦ6x4 | 26 | 23 | 38.3 | 53.4 | 0.25 |
| GZD30x123 | 123 | 40 | 30 | Φ4.5xΦ8.5x5 | 58 | 30 | 63.5 | 72.3 | 0.92 |
| GZD40x132 | 132 | 51.4 | 40 | Φ5.5xΦ10x6 | 50.8 | 41.5 | 89.1 | 121 | 1.7 |
GZD滚柱导轨块
产品描述
滚柱导轨块是一种精密的直线运动滚动元件，具有较高的承载能力和较高的刚性，在反复动作、起动、停止、往复运动频率较高的情况下可减少整机重量和传动机构及动力费用。
滚柱导轨块可获得较高的灵敏度和高性能的平面直线运动。在重载或变载的情况下，弹性变形较小且能获得平稳的直线运动，没有爬行。
滚柱导轨块由于其滚动体——滚柱在滚动时导向好，能自动定心，故可提高机械的定位精度。
滚柱导轨块中的滚柱在基体中循环运动，故采用滚动导轨块，不受机床床身长度的限制，可根据承载大小及选用规格确定导轨块数量。
滚柱导轨块的应用面较广，小规格的可用在模具、仪器等的直线运动部件上，大规格的则可用于重型机床、精密仪器的平面直线运动，尤其适用于NC、CNC数控机床。
基本结构
滚柱导轨块主要由滑块、滚柱及返向器组成。滚柱在经过淬硬并精密研磨的滑块中做无限循环运动。为防止滚柱从滑块中脱落，将滚柱设计台阶滚柱，滑块设计有特殊的卡槽，使得滚柱有自动定心功能，运动时不偏移，有利于在载荷作用下运动灵活，使用寿命长。
精度
滚柱导轨块的精度主要由导轨块的高度确定。同一平面内使用的多个滚柱导轨块，为了得到均衡的载荷分布，必须保证同组滚柱导轨块高度尺寸一致。高度偏差范围一般为0~-10μm。
