GGF15分离型导轨副是在导轨的一侧，按照承载需要，设计成两列成90°夹角的圆弧滚道，滑块可以沿导轨的滚道做无限往复直线运动。在同一平面使用成组导轨副时，可以承受不同方向的载荷；在实际使用中可以任意调整导轨与滑块之间的预加载荷，提高系统的刚性或运动的平稳性。此外，由于导轨副的高度很低，可以在很狭小的空间实现精密直线导向运动。
发布时间：2026-01-31

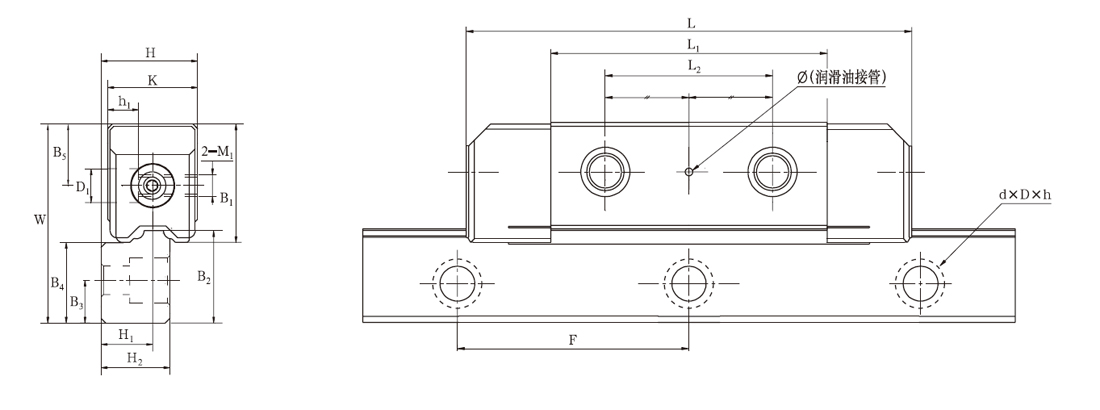

| 型号 | H | W | B1 | B5 | k | h1 | D1 | M1 | L | L1 | L2 | Φ | B2 | B3 | B4 | H1 | H2 | dxDxh | F | 单根导轨大长度Lmax |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GGF15 | 15 | 30 | 18.7 | 10 | 14 | 3.5 | 6.5 | M4 | 69 | 40 | 20 | Φ2 | 13.3 | 6 | 10.7 | 8 | 11 | 3.5x6x4.5 | 60 | 600 |
| GGF20 | 20 | 42 | 25.5 | 13 | 19 | 5.5 | 10 | M6 | 92 | 56.6 | 35 | Φ3 | 19.5 | 8 | 15.6 | 10.5 | 14 | 6x9.5x8.5 | 60 | 600 |
| GGF25 | 25 | 55 | 31.3 | 16 | 24 | 7 | 11 | M8 | 122 | 80 | 45 | Φ3 | 26.8 | 10 | 21.8 | 13 | 17 | 9x14x11 | 80 | 600 |
GGF分离型滚动直线导轨副
一、产品描述
GGF分离型导轨副是在导轨的一侧，按照承载需要，设计成两列成90°夹角的圆弧滚道，滑块可以沿导轨的滚道做无限往复直线运动。在同一平面使用成组导轨副时，可以承受不同方向的载荷；在实际使用中可以任意调整导轨与滑块之间的预加载荷，提高系统的刚性或运动的平稳性。此外，由于导轨副的高度很低，可以在很狭小的空间实现精密直线导向运动。
二、应用场合
电加工机床、精密平台、机械手、输送结构
