Q/ZB86.1.00滑动轴承座、Q/ZB86.2.00滑动轴承座、Q/ZB86.3.00滑动轴承座、Q/ZB86.4.00滑动轴承座、Q/ZB86.5.00滑动轴承座、Q/ZB86.6.00滑动轴承座、Q/ZB86.7.00滑动轴承座、Q/ZB86.8.00滑动轴承座、Q/ZB86.9.00滑动轴承座、Q/ZB86.10.00滑动轴承座、Q/ZB86.11.00滑动轴承座、Q/ZB86.12.00滑动轴承座、Q/ZB86.13.00滑动轴承座

发布时间：2025-10-22

　

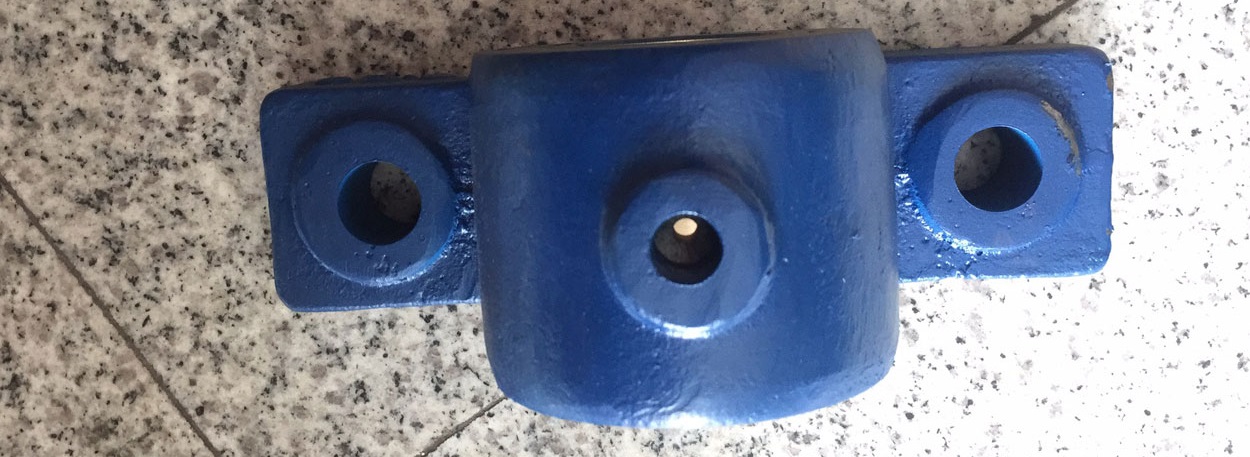

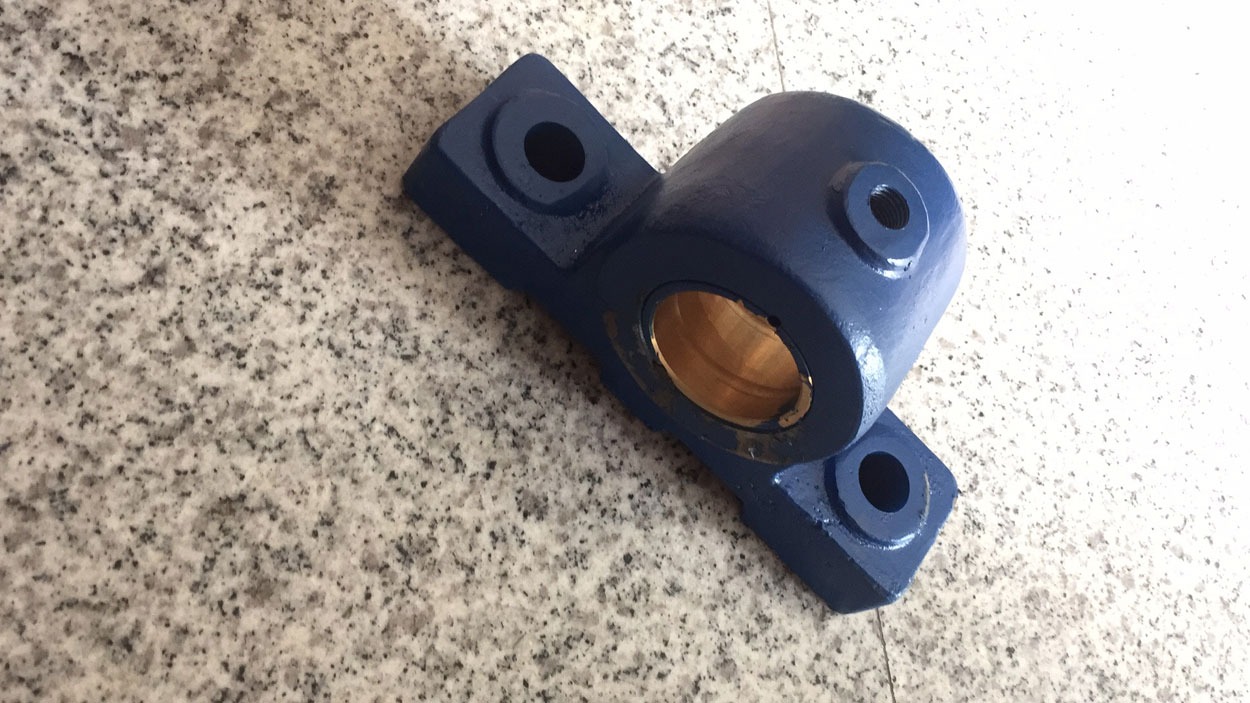

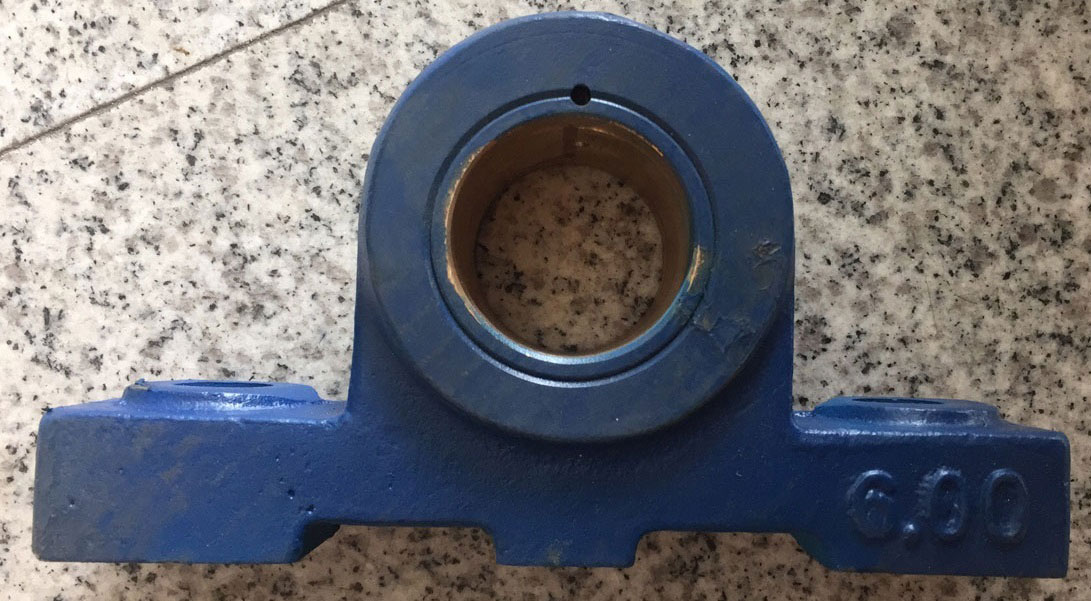

Q/ZB86 系列剖分式轴承座

轴承座型号

基本尺寸

重量

d
H8
W h
h12 F b a m e c H M N S c1

Q/ZB86.1.00 25 50 50 65 45 160 120 13 25 90 45 20 M12 1.5 2.2

Q/ZB86.2.00 30 60 50 65 45 160 120 13 25 90 45 20 M12 1.5 2.5

Q/ZB86.3.00 35 70 60 85 50 190 140 18 30 110 50 25 M16 2.0 4.7

Q/ZB86.4.00 40 70 60 85 50 190 140 18 30 110 50 25 M16 2.0 4.5

Q/ZB86.5.00 45 80 70 90 60 220 160 22 35 125 55 30 M20 2.0 6.1

Q/ZB86.6.00 50 80 70 90 60 220 160 22 35 125 55 30 M20 2.0 5.9

Q/ZB86.7.00 60 90 80 110 70 240 180 22 35 145 60 35 M20 2.5 9.1

Q/ZB86.8.00 70 100 90 120 80 270 210 22 45 165 65 35 M20 2.5 14.2

Q/ZB86.9.00 80 100 100 140 80 300 240 26 45 185 70 40 M24 2.5 17.4

Q/ZB86.10.00 90 120 100 160 90 330 260 26 45 195 80 40 M24 3.0 24.5

Q/ZB86.11.00 100 120 110 180 100 360 280 26 50 215 90 50 M24 3.0 28.8

Q/ZB86.12.00 110 120 110 180 100 360 280 26 50 215 90 50 M24 3.0 27

Q/ZB86.13.00 120 140 120 200 100 400 320 29 55 235 95 60 M27 3.0 38.9
