SFV01205-2.8滚珠丝杠、SFV01210-2.7滚珠丝杠、SFV01510-2.7滚珠丝杠、SFV01604-3.8滚珠丝杠、SFV01605-4.8滚珠丝杠、SFV01610-2.7滚珠丝杠、SFV02004-4.8滚珠丝杠、SFV02005-4.8滚珠丝杠、SFV02010-2.7滚珠丝杠、SFV02020-1.8滚珠丝杠

发布时间：2025-05-05

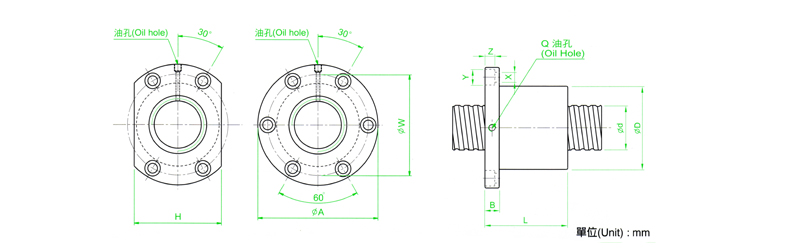

d:外径 Screw O.D.  I:导程 Lead  Da:珠径 Ball Dia   n:珠圈数 Number of Circuits  Ls:螺杆长度 Screw Length Ca:动额定负荷 Basic Dynamic Rating Load(Kgf)     Coa:静额定负荷 Basic Static Rating Load(Kgf) 螺帽型号 螺杆，螺帽的基本数据  Dimensions Nut Model No. d I Da D A B L W H X Y Z Q n Ca Coa K SFV01205-2.8 12 5 2.500 30 50 10 42 40 32 4.5 8 4.5 M6 2.8*1 661 1316 19 SFV01210-2.7 12 10 2.500 30 50 10 53 40 32 4.5 8 4.5 M6 2.7*1 623 1241 18 SFV01510-2.7 15 10 3.175 34 58 10 57 45 34 5.5 9.5 5.5 M6 2.7*1 972 2020 23 SFV01604-3.8 16 4 2.381 34 57 11 45 45 34 5.5 9.5 5.5 M6 3.8*1 931 2285 31 SFV01605-4.8 16 5 3.175 40 63 11 58 51 42 5.5 9.5 5.5 M6 4.8*1 1614 3662 40 SFV01610-2.7 16 10 3.175 40 63 11 56 51 42 5.5 9.5 5.5 M6 2.7*1 1008 2161 24 SFV02004-4.8 20 4 2.381 40 60 10 50 50 40 4.5 8 4 M6 4.8*1 1247 3584 45 SFV02005-4.8 20 5 3.175 44 67 11 57 55 52 5.5 9.5 5.5 M6 4.8*1 1814 4650 47 SFV02010-2.7 20 10 3.969 46 74 13 57 59 46 6.6 11 6.5 M6 2.7*1 1518 3398 30 SFV02020-1.8 20 20 3.175 46 74 13 70 59 46 6.6 11 6.5 M6 1.8*1 764 1758 19 SFV02505-4.8 25 5 3.175 50 73 11 55 61 52 5.5 9.5 5.5 M8 4.8*1 2017 5884 56 SFV02506-4.8 25 6 3.969 53 76 11 62 64 58 5.5 9.5 5.5 M6 4.8*1 2711 7268 58 SFV02508-4.8 25 8 4.762 56 85 13 70 71 64 6.5 11 6.5 M6 4.8*1 3466 8776 61 SFV02510-2.7 25 10 6.350 68 102 15 70 84 82 9 14 8.5 M8 2.7*1 3040 6547 37 SFV02525-1.8 25 25 3.175 50 83 13 83 61 52 5.5 9.5 5.5 M8 1.8*1 843 2199 22 SFV03204-4.8 32 4 2.381 54 81 12 50 67 64 6.6 11 6.5 M8 4.8*1 1517 5806 62 SFV03205-4.8 32 5 3.175 58 85 12 56 71 64 6.6 11 6.5 M8 4.8*1 2249 7612 66 SFV03206-4.8 32 6 3.969 62 89 12 60 75 68 6.6 11 6.5 M8 4.8*1 3079 9575 70 SFV03208-4.8 32 8 4.762 66 100 15 75 82 76 9 14 8.5 M8 4.8*1 3962 11547 74 SFV03210-4.8 32 10 6.350 74 108 15 96 90 82 9 14 9 M8 4.8*1 5620 14649 76 SFV03220-2.7 32 20 6.350 74 108 16 100 90 82 9 14 8.5 M8 2.7*1 3509 8644 46 SFV04005-4.8 40 5 3.175 67 101 15 59 83 72 9 14 8.5 M8 4.8*1 2468 9586 76 SFV04010-4.8 40 10 6.350 82 124 18 100 102 94 11 17.5 11 M8 4.8*1 6316 18600 90 SFV04020-2.7 40 20 6.350 82 124 18 100 102 90 11 17.5 11 M8 2.7*1 3935 10893 56 SFV05005-4.8 50 5 3.175 80 114 15 60 96 82 9 14 8.5 M8 4.8*1 2698 12053 87 SFV05010-4.8 50 10 6.350 93 135 16 93 113 98 11 17.5 11 M8 4.8*1 7023 23537 106 SFV05020-2.7 50 20 9.525 105 152 28 121 128 110 14 20 13 M8 2.7*1 7336 19700 68 SFV06310-4.8 63 10 6.350 108 154 22 105 130 110 14 20 13 M8 4.8*1 7860 30430 126 SFV06320-2.7 63 20 9.525 122 180 28 120 150 130 18 26 17.5 M8 2.7*1 8162 24741 80 SFV08010-4.8 80 10 6.350 130 176 22 105 152 132 14 20 13 M8 4.8*1 8593 38344 145 SFV08020-4.8 80 20 9.525 143 204 28 180 172 148 18 26 18 M8 4.8*1 15103 57296 168 SFV08020-7.6 80 20 9.525 143 204 28 240 172 178 18 26 18 M8 3.8*2 22423 90719 260

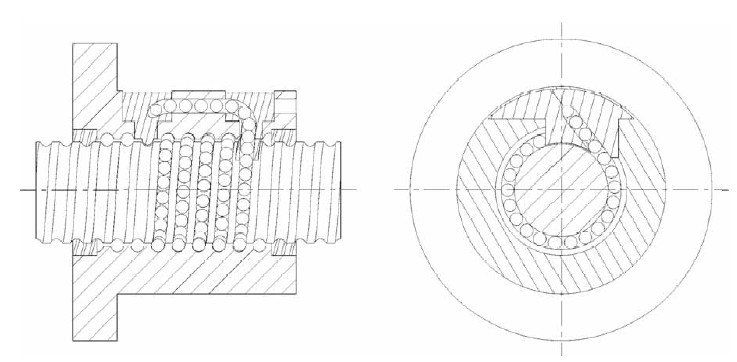

V型螺帽：类似于T型螺帽，除了具有T型螺帽的特点外，V型螺帽的循环器内的钢珠，也是沿着螺纹的方向运行，由于降低了钢珠之间的互相碰撞，从而提高了循环的顺畅度。特别适用于高速重载荷的情况下使用。
