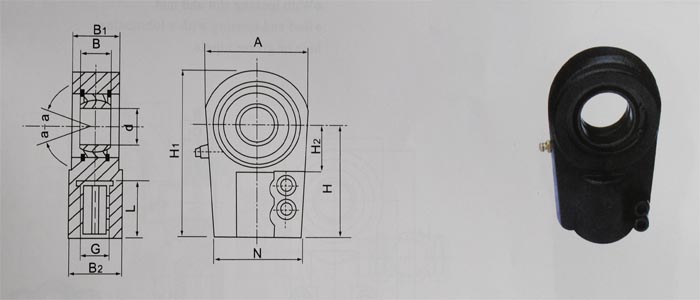

型号 |
尺寸 |
额定负荷 |
重量 | |||||||||||
d |
G |
B |
B1 |
B2 |
H2 |
L |
A |
N |
H |
H1 |
动 |
静 | ||
GK20SK |
20 |
M18*2 |
16 |
23 |
28 |
25 |
30 |
56 |
48 |
65 |
95 |
48 |
82 |
0.42 |
GK25SK |
25 |
M18*2 |
20 |
23 |
28 |
25 |
30 |
56 |
48 |
65 |
95 |
63 |
82 |
0.57 |
GK30SK |
30 |
M24*2 |
22 |
28 |
34 |
30 |
35 |
64 |
54 |
75 |
109 |
82.7 |
122 |
0.91 |
GK35SK |
35 |
M30*2 |
25 |
30 |
44 |
40 |
45 |
78 |
66 |
90 |
132 |
107 |
177 |
1.9 |
GK40SK |
40 |
M39*2 |
28 |
35 |
55 |
45 |
55 |
94 |
78 |
105 |
155 |
135 |
287 |
3.0 |
GK50SK |
50 |
M50*3 |
35 |
40 |
70 |
55 |
75 |
116 |
90 |
135 |
198 |
210 |
422 |
4.9 |
GK60SK |
60 |
M64*3 |
44 |
50 |
87 |
65 |
95 |
130 |
118 |
170 |
240 |
234 |
522 |
7.5 |
GK70SK |
70 |
M80*3 |
49 |
55 |
105 |
75 |
110 |
154 |
130 |
195 |
278 |
431 |
707 |
11.5 |
GK80SK |
80 |
M90*3 |
55 |
60 |
125 |
80 |
120 |
176 |
158 |
210 |
305 |
554 |
870 |
16.5 |
GK90SK |
90 |
M100*3 |
60 |
65 |
150 |
90 |
140 |
206 |
162 |
250 |
365 |
671 |
1284 |
35.5 |
GK100SK |
100 |
M110*4 |
70 |
70 |
170 |
105 |
150 |
230 |
172 |
275 |
400 |
842 |
1460 |
43.5 |
GK110SK |
110 |
M120*4 |
70 |
80 |
180 |
115 |
160 |
264 |
194 |
300 |
442 |
910 |
2024 |
60.5 |
GK120SK |
120 |
M150*4 |
85 |
90 |
210 |
140 |
190 |
334 |
224 |
360 |
540 |
1336 |
2970 |
96.5 |
GK140SK |
140 |
M160*4 |
90 |
110 |
230 |
185 |
200 |
380 |
252 |
420 |
620 |
1665 |
3500 |
138 |
GK160SK |
160 |
M180*4 |
105 |
110 |
260 |
200 |
220 |
480 |
290 |
460 |
710 |
1935 |
4302 |
209 |
注:1.螺纹精度为6H.
2.a值与相应的GE…ES系列向心关节轴承的a值相同。
3.内装的是GE…ES系列向心关节轴承。
4.螺纹外有夹紧槽,并由紧固螺钉。
5.外壳为45#钢锻造加工而成。
