DFU1605-4螺母详细尺寸、DFU1610-3螺母详细尺寸、DFU2005-4螺母详细尺寸、DFU2505-4螺母详细尺寸、DFU2510-4螺母详细尺寸、DFU3205-4螺母详细尺寸、DFU3210-4螺母详细尺寸、DFU4005-4螺母详细尺寸、DFU4010-4螺母详细尺寸、DFU5010-4螺母详细尺寸、DFU63104螺母详细尺寸、DFU8010-4螺母详细尺寸

发布时间：2026-01-31

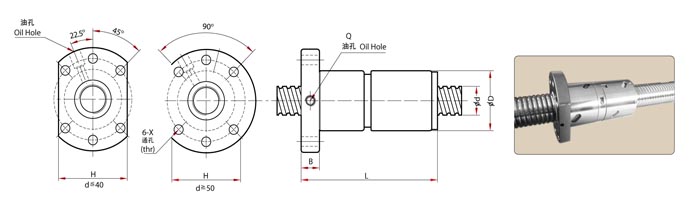

型号	滚珠丝杆、螺母详细尺寸
型号	d	I	Da	D	A	B	L	W	X	G	H	Q	N	Ca	Coa	K
DFU1605-4	16	5	3.175	28	48	10	100	38	5.5	44	40	M6	4	780	1790	36
☆DFU1610-3	16	10	3.175	28	48	10	118	38	5.5	44	40	M6	3	721	1249	31
☆DFU2005-4	20	5	3.175	36	58	10	101	47	6.6	51	44	M6	4	1130	2380	52
☆DFU2505-4	25	5	3.175	40	62	10	101	51	6.6	55	48	M6	4	1280	3110	64
DFU2510-4	25	10	4.762	40	62	12	145	51	6.6	55	48	M6	4	1944	3877	60
☆DFU3205-4	32	5	3.175	50	80	12	102	65	9	71	62	M6	4	1450	4150	80
DFU3210-4	32	10	6.350	50	80	12	162	65	9	71	62	M6	4	3390	7170	79
☆DFU4005-4	40	5	3.175	63	93	14	105	78	9	81.5	70	M8	4	1610	5330	98
DFU4010-4	40	10	6.350	63	93	14	165	78	9	81.5	70	M8	4	3910	9520	99
DFU5010-4	50	10	6.350	75	110	16	171	93	11	97.5	85	M8	4	4450	12500	122
☆DFU63104	63	10	6.350	90	125	18	182	105	11	110	95	M8	4	5070	16600	154
☆DFU8010-4	80	10	6.350	105	145	20	182	125	13.4	127.5	110	M8	4	5620	21300	187

注：带☆符号的表示可以制作左螺纹
注：I表示导程；Da表示钢珠直径；N表示钢珠圈数；K表示刚性；Ca额定动载荷；Coa表示额定静载荷
