HYM7C滑块轴承、HYM7H滑块轴承、HYM9C滑块轴承、HYM9H滑块轴承、HYM12C滑块轴承、HYM12H滑块轴承、HYM15C滑块轴承、HYM15H滑块轴承、HYM7C导轨滑块轴承、HYM7H导轨滑块轴承、HYM9C导轨滑块轴承、HYM9H导轨滑块轴承、HYM12C导轨滑块轴承、HYM12H导轨滑块轴承、HYM15C导轨滑块轴承、HYM15H导轨滑块轴承

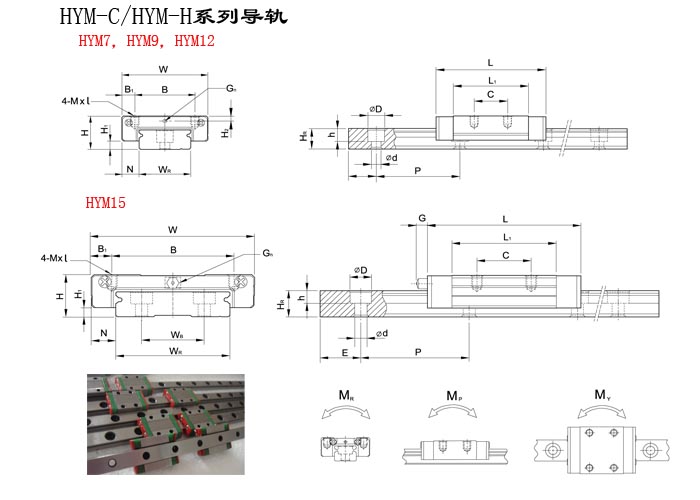

型号

组件尺寸(mm)

滑块尺寸(mm)

滑块重量g

H

H1

N

W

B

B1

C

L1

L

G

Gn

M*l

H2

HYM7C

9

1.9

5.5

25

19

3

10

21

31.2

-

Φ1.2

M3*3

1.85

20

HYM7H

19

30.8

41

29

HYM9C

12

2.9

6

30

21

4.5

12

27.5

39.3

-

Φ1.4

M3*3

2.4

40

HYM9H

23

3.5

24

38.5

50.7

57

HYM12C

14

3.4

8

40

28

6

15

31.3

46.1

-

Φ1.4

M3*3.6

2.8

71

HYM12H

28

45.6

60.4

103

HYM15C

16

34

9

60

45

7.5

20

38

54.8

5.2

M3

M4*4.2

3.2

143

HYM15H

35

57

73.8

215

型号

滑轨尺寸

滑轨固定螺栓尺寸(mm)

基本额定动载荷C(kgf)

基本额定静载荷C0(kgf)

容许静力矩

滑轨重量Kg/m

WR

WB

HR

D

h

d

p

E

MR
kgf-m

MP
kgf-m

MY
kgf-m

HYM7C

14

-

5.2

6

3.2

3.5

30

10

M3*6

140

210

1.6

0.73

0.73

0.51

HYM7H

180

320

2.39

1.58

1.58

HYM9C

18

-

7

6

4.5

3.5

30

10

M3*8

280

420

4.09

1.93

1.93

0.91

HYM9H

350

600

5.56

3.47

3.47

HYM12C

24

-

8.5

8

4.5

4.5

40

15

M4*8

400

570

7.17

2.83

2.83

1.49

HYM12H

520

840

10.47

5.85

5.85

HYM15C

42

23

9.5

8

4.5

4.5

40

15

M4*10

690

940

20.32

5.78

5.78

2.86

HYM15H

910

1410

30.48

12.5

12.5
