发布时间:2019-10-18

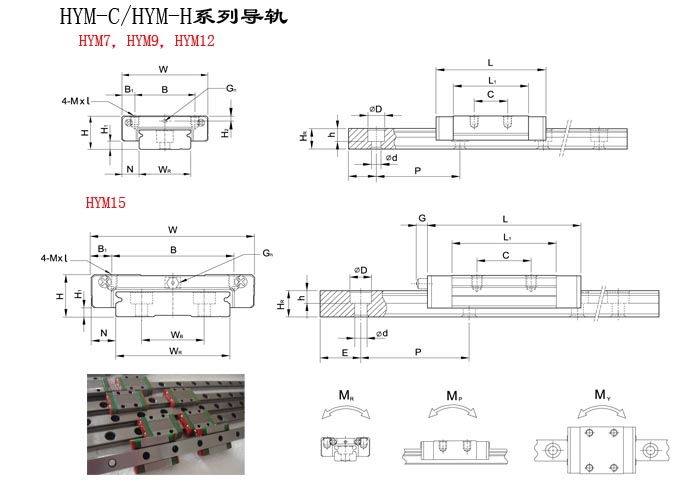

型号 |
组件尺寸(mm) |
滑块尺寸(mm) |
滑块重量g | |||||||||||
H |
H1 |
N |
W |
B |
B1 |
C |
L1 |
L |
G |
Gn |
M*l |
H2 | ||
HYM7C |
9 |
1.9 |
5.5 |
25 |
19 |
3 |
10 |
21 |
31.2 |
- |
Φ1.2 |
M3*3 |
1.85 |
20 |
HYM7H |
19 |
30.8 |
41 |
29 | ||||||||||
HYM9C |
12 |
2.9 |
6 |
30 |
21 |
4.5 |
12 |
27.5 |
39.3 |
- |
Φ1.4 |
M3*3 |
2.4 |
40 |
HYM9H |
23 |
3.5 |
24 |
38.5 |
50.7 |
57 | ||||||||
HYM12C |
14 |
3.4 |
8 |
40 |
28 |
6 |
15 |
31.3 |
46.1 |
- |
Φ1.4 |
M3*3.6 |
2.8 |
71 |
HYM12H |
28 |
45.6 |
60.4 |
103 | ||||||||||
HYM15C |
16 |
34 |
9 |
60 |
45 |
7.5 |
20 |
38 |
54.8 |
5.2 |
M3 |
M4*4.2 |
3.2 |
143 |
HYM15H |
35 |
57 |
73.8 |
215 |
型号 |
滑轨尺寸 |
滑轨固定螺栓尺寸(mm) |
基本额定动载荷C(kgf) |
基本额定静载荷C0(kgf) |
容许静力矩 |
滑轨重量Kg/m | |||||||||
WR |
WB |
HR |
D |
h |
d |
p |
E |
MR |
MP |
MY | |||||
HYM7C |
14 |
- |
5.2 |
6 |
3.2 |
3.5 |
30 |
10 |
M3*6 |
140 |
210 |
1.6 |
0.73 |
0.73 |
0.51 |
HYM7H |
180 |
320 |
2.39 |
1.58 |
1.58 | ||||||||||
HYM9C |
18 |
- |
7 |
6 |
4.5 |
3.5 |
30 |
10 |
M3*8 |
280 |
420 |
4.09 |
1.93 |
1.93 |
0.91 |
HYM9H |
350 |
600 |
5.56 |
3.47 |
3.47 | ||||||||||
HYM12C |
24 |
- |
8.5 |
8 |
4.5 |
4.5 |
40 |
15 |
M4*8 |
400 |
570 |
7.17 |
2.83 |
2.83 |
1.49 |
HYM12H |
520 |
840 |
10.47 |
5.85 |
5.85 | ||||||||||
HYM15C |
42 |
23 |
9.5 |
8 |
4.5 |
4.5 |
40 |
15 |
M4*10 |
690 |
940 |
20.32 |
5.78 |
5.78 |
2.86 |
HYM15H |
910 |
1410 |
30.48 |
12.5 |
12.5 |
