HYN7C滑块轴承、HYN7H滑块轴承、HYN9C滑块轴承、HYN9H滑块轴承、HYN12C滑块轴承、HYN12H滑块轴承、HYN15C滑块轴承、HYN15H滑块轴承、HYN7C导轨滑块轴承、HYN7H导轨滑块轴承、HYN9C导轨滑块轴承、HYN9H导轨滑块轴承、HYN12C导轨滑块轴承、HYN12H导轨滑块轴承、HYN15C导轨滑块轴承、HYN15H导轨滑块轴承

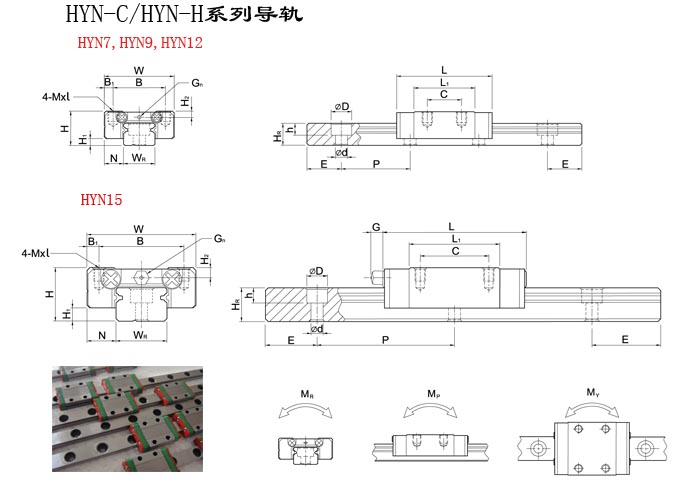

组件尺寸(mm)

滑块尺寸(mm)

滑块重量g

H

H1

N

W

B

B1

C

L1

L

G

Gn

M*l

H2

HYN7C

8

1.5

5

17

12

2.5

8

13.5

22.5

-

Φ1.2

M2*2.5

1.5

10

HYN7H

13

21.8

30.8

15

HYN9C

10

2

5.5

20

15

2.5

10

18.9

28.9

-

Φ1.2

M3*3

1.8

16

HYN9H

16

29.9

39.9

26

HYN12C

13

3

7.5

27

20

3.5

15

21.7

34.7

-

Φ1.4

M3*3.5

2.5

34

HYN12H

20

32.4

45.4

54

HYN15C

15

4

8.5

32

25

3.5

20

26.7

42.1

4.5

M3

M3*4

3

59

HYN15H

25

43.4

58.8

92

型号

滑轨尺寸

滑轨固定螺栓尺寸(mm)

基本额定动载荷C(kgf)

基本额定静载荷C0(kgf)

容许静力矩

滑轨重量Kg/m

WR

HR

D

h

d

p

E

MR
kgf-m

MP
kgf-m

MY
kgf-m

HYN7C

7

4.8

4.2

2.3

2.4

15

5

M2*6

100

127

0.48

0.29

0.29

0.22

HYN7H

140

200

0.78

0.49

0.49

HYN9C

9

6.5

6

3.5

3.5

20

7.5

M3*8

190

260

1.2

0.75

0.75

0.38

HYN9H

260

410

2

1.9

1.9

HYN12C

12

8

6

4.5

4.5

25

10

M3*8

290

400

2.6

1.4

1.4

0.65

HYN12H

380

600

3.9

3.7

3.7

HYN15C

15

10

6

4.5

4.5

40

15

M3*10

470

570

4.6

2.2

2.2

1.06

HYN15H

650

930

7.5

5.9

5.9
