SIK8S、SIK10S、SIK12S、SIK14S、SIK16S、SIK18S、SIK20S、SIK22S、SIK25S、SIK28S、SIK30S杆端关节轴承

发布时间：2025-06-20

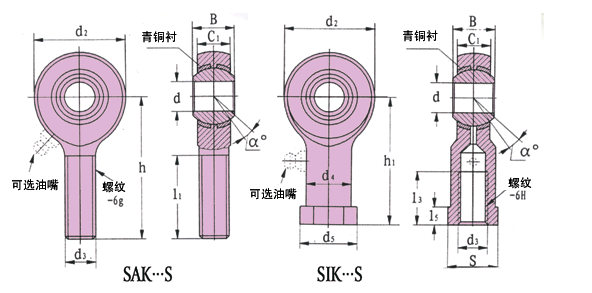

型号No.		尺寸(mm)													α° ≈	径向静载 (KN)
型号No.		d	B	C1 ≤	d2 ≤	d3 螺纹	外螺纹		内螺纹
外螺纹	内螺纹						h	l1 ≥	h1	l3 ≥	d4 ≤	d5 ≤	l5 ≤	S
外螺纹	内螺纹						h	l1 ≥	h1	l3 ≥	d4 ≤	d5 ≤	l5 ≤	S		外螺	内螺
SAK5S	SIK5 S	5	8	6	16	M5	33	20	27	14	9.0	11	4	9	13	4.8	7.6
SAK6 S	SIK6 S	6	9	6.75	18	M6	36	22	30	14	10.0	13	5	11	13	6.8	9.1
SAK8 S	SIK8 S	8	12	9	22	M8	42	25	36	17	12.5	16	5	14	14	12
SAK10 S	SIK10 S	10	14	10.5	26	M10	48	29	43	21	15.0	19	6.5	17	14	17
SAK12 S	SIK12 S	12	16	12	30	M12	54	33	50	24	17.5	22	6.5	19	13	22
SAK14 S	SIK14 S	14	19	13.5	34	M14	60	36	57	27	20.0	25	8	22	16	27
SAK16 S	SIK16 S	16	21	15	38	M16	66	40	64	33	22.0	27	8	22	15	32
SAK18 S	SIK18 S	18	23	16.5	42	M18x1.5	72	44	71	36	25.0	31	10	27	15	38
SAK20CS	SIK20 S	20	25	18	46	M20x1.5	78	47	77	40	27.5	34	10	30	15	46
SAK22 S	SIK22 S	22	28	20	50	M22x1.5	84	51	84	43	30.0	37	12	32	15	52
SAK25 S	SIK25 S	25	31	22	60	M24x2.0	94	57	94	48	33.5	42	12	36	15	96
SAK28 S	SIK28 S	28	35	25	66	M27x2.0	103	62	103	53	37.0	46	12	41	15	104
SAK30 S	SIK30 S	30	37	25	70	M30x2.0	110	66	110	56	40.0	50	15	41	17	124

尺寸公差(mm)

孔径	dH7	B	h	h1
5,6	+0.012 0	0 -0.15	+0.80 -1.2	+0.65 -1.05
8,10	+0.015 0			+0.80 -1.20
12,	+0.018 0
14,16,18	+0.018 0	0 -0.20
20	+0.021 0
22,25,28,30	+0.021 0		+1.00 -1.70	+1.00 -1.70

标准配置碳钢载荷，重载时请选购合金钢H,要求无污染或腐蚀性环境中使用，请选用不锈钢X

材料配置	杆体	球	衬圈
碳钢SAK---S,SIK---S	碳钢，表面镀锌	轴承钢，热处理，表面镀硬铬	青铜
合金钢SAK---S/H,SIK---S/H	合金钢，热处理，表面镀锌	轴承钢，热处理，表面镀硬铬
不锈钢 SAK---S/X,SIK--- S/X	不锈钢3系列	9Cr18(Mo) 热处理,

备注：

1. 合金钢配置后缀“/H” 不锈钢配置后缀“/X”,如SAK16S/H,SIK8S/X。合金钢和不锈钢配置的载荷值，请向优尼福技术部门咨询。

2. 如是左牙则中间加“L”, 如SILK16S。

3. 如有油嘴则后缀“Z”, 如SAK12SZ

4. 细牙M10x1.25 M12x1.25 M16x1.5可选。

5. 尺寸d≥6mm时，可选择精密锻造杆体。
