TOP50A型剖分式轴承座选型表、TOP60A型剖分式轴承座选型表、TOP80A型剖分式轴承座选型表、TOP100A型剖分式轴承座选型表、TOP120A型剖分式轴承座选型表、TOP140A型剖分式轴承座选型表、TOP160A型剖分式轴承座选型表、TOP180A型剖分式轴承座选型表、TOP200A型剖分式轴承座选型表、TOP220A型剖分式轴承座选型表、TOP240A型剖分式轴承座选型表

发布时间：2025-05-05

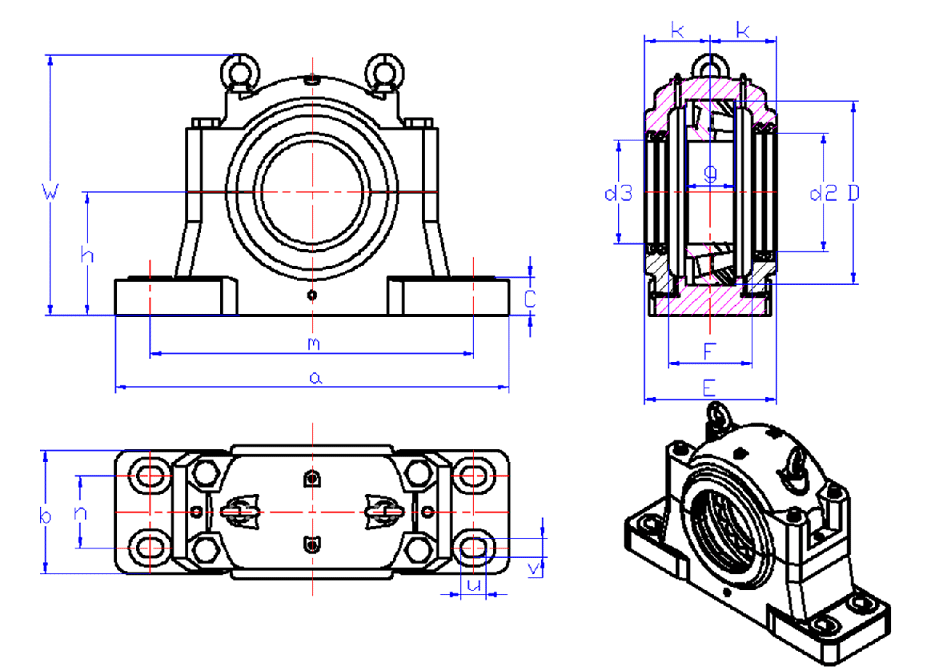

轴承座型号	基本尺寸
轴承座型号	底板长a	底板宽b	底板高c	轴承外径D	大孔内径d2	小孔内径d3	端面宽度E	油腔宽度F
TOP50A-1/-3	320	70	33	90	61	51	90	54
TOP60A-1/-3	340	70	33	110	76	61	95	59
TOP80A-1/-3	410	102	33	140	101	81	129	84
TOP100A-1/-3	460	100	46	180	121	101	135	87
TOP120A-1/-3	530	110	46	215	141	121	137	89
TOP140A-1/-3	570	128	56	250	161	141	166	118
TOP160A-1/-3	640	200	60	290	182	162	180	120
TOP180A-1/-3	700	220	70	320	202	182	206	130
TOP200A-1/-3	780	240	75	360	232	202	260	166
TOP220A-1/-3	880	250	80	400	252	222	282	188
TOP240A-1/-3	900	250	80	440	272	242	282	184
TOP260A-1/-3	900	250	90	440	292	262	298	200
TOP280A-1/-3	1000	280	110	500	322	282	306	190
TOP300A-1/-3	1060	280	120	540	352	302	336	220
TOP320A-1/-3	1120	290	140	580	352	322	370	254
轴承位宽g	中心高h	轴承中心线位置K	螺栓孔长距m	螺栓孔宽距n	螺栓孔长u	螺栓孔宽v	总高W	轴承型号
23/25	90	45	260	/	30	20	166	22210
28/30	100	47.5	280	/	30	20	190	22212
33/35	120	62.5	350	/	33	23	230	22216
46/48	135	67.5	380	/	36	27	300	22220
58/60	155	68.5	440	/	36	27	320	22224
68/70	170	83	480	/	45	34	393	22228
80/90	200	90	520	105	45	34	412	22232
86/96	220	103	570	120	45	34	456	22236
98/108	240	130	640	140	50	36	467	22240
108/118	270	141	720	140	52	40	546	22244
120/130	290	141	750	140	56	40	576	22248
144/154	290	149	750	140	56	40	577	23152
130/140	330	153	850	160	60	46	647	22256
140/150	360	168	900	160	62	46	680	22260
150/160	380	185	950	160	70	52	760	22264
