GJF15滚动花键副、GJF20滚动花键副、GJF25滚动花键副、GJF30滚动花键副、GJF32滚动花键副、GJF40滚动花键副、GJF50滚动花键副、GJF60滚动花键副、GJF70滚动花键副、GJF85滚动花键副

发布时间：2025-05-04

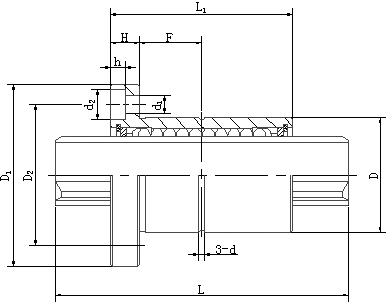

规格	公称	外径	套		轴大		法兰		安装孔	法兰	沉孔	油孔	沉孔	过孔	油孔	基本定额扭矩
型号	轴径		长度		长度		直径		中心径	厚度	深度		直径	直径	位置
花键	d₀	D	L₁		L		D₁		D₂	H	h	d	d₂	d₁	F	动扭矩C_T	静扭矩C_0T
轴承																N-m	N-m
GJF15	15	23	0	40	0	300	43	0	32	7	4.4	2	8	4.5	13	27	45
			-0.01		-0.3			-0.2
GJF20	20	30	0	50	0	500	49	0	38	7	4.4	3	8	4.5	18	64	90
			-0.01		-0.3			-0.2
GJF25	25	38	0	60	0	700	60	0	47	9	5	3	10	5.8	21	134	184
			-0.02		-0.3			-0.2
GJF30	30	45	0	70	0	1000	70	0	54	10	6	3	11	6.6	25	238	317
			-0.02		-0.3			-0.2
GJF32	32	48	0	70	0	1000	73	0	57	10	6	3	12	7	25	238	317
			-0.02		-0.3			-0.2
GJF40	40	57	0	90	0	1200	90	0	70	14	7	4	15	9	31	523	670
			-0.02		-0.3			-0.2
GJF50	50	70	0	100	0	1200	108	0	86	16	9	4	18	11	34	956	1146
			-0.02		-0.3			-0.2
GJF60	60	85	0	127	0	1200	124	0	102	18	11	4	18	11	45.5	1631	2262
			-0.02		-0.3			-0.2
GJF70	70	100	0	135	0	1200	142	0	117	20	13	4	20	14	47.5	2617	3597
			-0.02		-0.3			-0.2
GJF85	85	120	0	155	0	1200	168	0	138	22	13	5	20	13	55.5	4139	5635
			-0.02		-0.3			-0.2
