MGD40X12螺母座、MGD40X16螺母座、MGD40X20螺母座、MGD40X40螺母座、MGD50X5螺母座、MGD50X10螺母座、MGD50X12螺母座、MGD50X16螺母座、MGD50X20螺母座、MGD50X40螺母座、MGD63X10螺母座、MGD63X20螺母座、MGD63X40螺母座、MGD80X10螺母座、MGD80X20螺母座

发布时间：2025-05-04

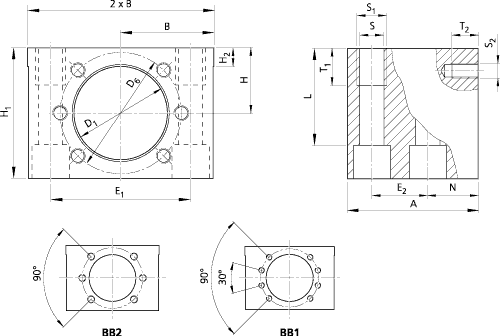

规格部件号 D1 D6 A B H H1 H2 E1 E2 N S S1 T1 S2 T2 安装孔圈六角杯夹紧长度重量

d0×P H7 ±0.01 ±0.01 头螺栓 L (Kg)

ISO4762

16×5 1506-0-0050 28 38 50 35 24 48 10 50±0.1 20±0.1 20 8.4 M10 15 M5 10 BB2 M8 37 0.91

16×10

16×16

20×5 1506-1-0050 36 47 55 37.5 28 56 10 55±0.1 23±0.1 22 8.4 M10 15 M6 11 BB2 M8 45 1.18

20×20

25×5 1506-2-0050 40 51 55 40 30 60 10 60±0.1 23±0.1 22 8.4 M10 15 M6 11 BB2 M8 49 1.33

25×10

25×25

32×5 1506-3-0050 50 65 70 50 35 70 10 75±0.1 30±0.1 27 13 M16 20 M8 14 BB2 M12 52 2.27

32×10

32×20

32×32

40×5 1506-4-0050 63 78 80 60 42 84 12 90±0.1 35±0.1 31 15 M18 25 M8 17 BB1 M14 65.5 3.61

40×10

40×12

40×16

40×20

40×40

50×5 1506-5-0050 75 93 95 70 48 96 12 110±0.15 45±0.15 34 17 M20 30 M10 17 BB1 M16 75 5.63

50×10

50×12

50×16

50×20

50×40

63×10 1506-6-0050 90 108 100 75 55 110 15 120±0.2 46±0.15 37 17 M20 30 M10 20 BB1 M16 89 6.72

63×20 1506-6-0051 95 115 100 80 58 116 15 130±0.2 46±0.15 37 17 M20 30 M12 20 BB1 M16 95 7.67

63×40

80×10 1506-7-0050 105 125 100 85 63 126 15 140±0.2 46±0.15 37 17 M20 30 M12 20 BB1 M16 105 8.6

80×20 1506-7-0051 125 145 100 95 73 146 15 160±0.2 46±0.15 37 17 M20 30 M12 22 BB1 M16 125 10.53

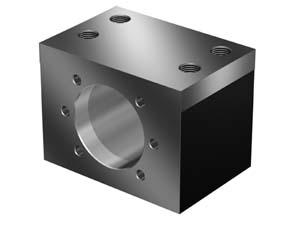

螺母座MGD适用于螺母FEM-E-C，FDM-E-C和SEM-E-C

除对螺母座用螺栓固定外，还要附加形状固定(例如两个定位销，直径=螺栓直径)、我们推荐采用强度等级8.8的螺栓进行固定。两边都有定位棱边
