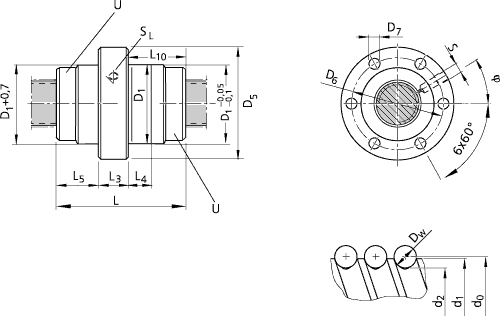

滚珠丝杠螺母额定载荷速度尺寸(mm)

动载静载

d0*P*Dw C C0 Vmax d1 d2 D1 D5 D6 D7 L L3 L4 L5 L10 S ø

(N) (N) [m/min] g6 ±0.5 (°)

20X5RX3-4 1502-1-1041 14300 21500 30 19 16.9 33 58 45 6.6 40 10 6 15 15 M6 30

25X5RX3-4 1502-2-1041 15900 27200 30 24 21.9 38 63 50 6.6 43 10 6 16.5 16.5 M6 30

25X10RX3-4 1502-2-4041 15700 27000 60 24 21.9 38 63 50 6.6 62 10 16 16 36 M6 30

32X5RX3.5-4 1502-3-1041 21600 40000 23 31 28.4 48 73 60 6.6 48 12 6 18 18 M6 30

32X10RX3.969-5 1502-3-4041 31700 58300 47 31 27.9 48 73 60 6.6 77 12 16 20 45 M6 30

32X20RX3.969-2 1502-3-7041 13500 21800 94 31 27.9 56 80 68 6.6 65 12 10 19 34 M6 30

40X5RX3.5-5 1502-4-1041 29100 64100 19 39 36.4 56 80 68 6.6 52 14 8 18.5 19.5 M8×1 30

40X10RX6-4 1502-4-4041 50000 86400 38 38 33.8 63 95 78 9 71 14 16 22 35 M8×1 30

40X20RX6-3 1502-4-7041 37900 62800 75 38 33.8 63 95 78 9 89 14 25 22 53 M8×1 30

带密封、带轴向间隙，减小的轴向间隙，、预紧2%或5%额定动载荷、用于滚压精密丝杠SN-R、公差等级T5，T7，T9

d0=公称直径、P=螺距(R=右，L=左) 、Dw=滚珠直径、i=螺母内滚珠螺旋圈数

上一篇：R1502-2-4041螺母、R1502-240-41螺母、R150224041螺母、FEZ-E-S32X5RX3.5-4丝杠、FEZ-E-S32X5RX3.5-4滚珠丝杠、R1502-3-1041螺母、R1502-310-41螺母、R150231041螺母、FEZ-E-S32X10RX3.969-5丝杠、FEZ-E-S32X10RX3.969-5滚珠丝杠、R1502-3-4041螺母 —— 下一篇：R2522-200-01螺母、R2522-200-01螺母、R252220001螺母、FEP-E-S32X32RX3.969X1.2X4滚珠丝杠、FEP-E-S32X32RX3.969X1.2X4滚珠丝杠、R2522-300-01螺母、R2522-300-01螺母、R252230001螺母

返回搜轴承首页

滚珠丝杠	螺母	额定载荷		速度	尺寸(mm)
		额定载荷
		动载	静载
d0PDw		C	C0	Vmax	d1	d2	D1	D5	D6	D7	L	L3	L4	L5	L10	S	ø
d0PDw		(N)	(N)	[m/min]	d1	d2	D1	g6	D6	D7	±0.5	L3	L4	L5	L10	S	(°)
20X5RX3-4	1502-1-1041	14300	21500	30	19	16.9	33	58	45	6.6	40	10	6	15	15	M6	30
25X5RX3-4	1502-2-1041	15900	27200	30	24	21.9	38	63	50	6.6	43	10	6	16.5	16.5	M6	30
25X10RX3-4	1502-2-4041	15700	27000	60	24	21.9	38	63	50	6.6	62	10	16	16	36	M6	30
32X5RX3.5-4	1502-3-1041	21600	40000	23	31	28.4	48	73	60	6.6	48	12	6	18	18	M6	30
32X10RX3.969-5	1502-3-4041	31700	58300	47	31	27.9	48	73	60	6.6	77	12	16	20	45	M6	30
32X20RX3.969-2	1502-3-7041	13500	21800	94	31	27.9	56	80	68	6.6	65	12	10	19	34	M6	30
40X5RX3.5-5	1502-4-1041	29100	64100	19	39	36.4	56	80	68	6.6	52	14	8	18.5	19.5	M8×1	30
40X10RX6-4	1502-4-4041	50000	86400	38	38	33.8	63	95	78	9	71	14	16	22	35	M8×1	30
40X20RX6-3	1502-4-7041	37900	62800	75	38	33.8	63	95	78	9	89	14	25	22	53	M8×1	30
带密封、带轴向间隙，减小的轴向间隙，、预紧2%或5%额定动载荷、用于滚压精密丝杠SN-R、公差等级T5，T7，T9
d0=公称直径、P=螺距(R=右，L=左) 、Dw=滚珠直径、i=螺母内滚珠螺旋圈数
