搜轴承 -- 黑板报 -- SCE50UU直线轴承、LME50UU直线轴承、SCE50WUU直线轴承、2...

SCE50UU直线轴承、LME50UU直线轴承、SCE50WUU直线轴承、2×LME50UU直线轴承、SCE50VUU直线轴承、LME50UU直线轴承

发布时间：2025-06-20

标准型					长型					短型
部件编号	装配之轴承	额定载荷		重量（g）	部件编号	装配之轴承	额定载荷		重量（g）	部件编号	装配之轴承	额定载荷		重量（g）
		C(N)	Co（N）				C(N)	Co（N）				C(N)	Co（N）
SCE8UU	LME8UU	260	400	60	SCE8WUU	2×LME8UU	410	800	98	SCE8VUU	LME8UU	260	400	40
SCE12UU	LME2UU	410	590	118	SCE12WUU	2×LME2UU	650	1180	232	SCE12VUU	LME2UU	410	590	82
SCE16UU	LME16UU	770	1170	180	SCE16WUU	2×LME16UU	1230	2340	360	SCE16VUU	LME16UU	770	1170	122
SCE20UU	LME20UU	860	1370	245	SCE20WUU	2×LME20UU	1370	2740	490	SCE20VUU	LME20UU	860	1370	176
SCE25UU	LME25UU	980	1560	550	SCE25WUU	2×LME25UU	1560	3120	1100	SCE25VUU	LME25UU	980	1560	400
SCE30UU	LME30UU	1560	2740	760	SCE30WUU	2×LME30UU	2490	5480	1525	SCE30VUU	LME30UU	1560	2740	570
SCE40UU	LME40UU	2150	4010	1700	SCE40WUU	2×LME40UU	3440	8020	3400	SCE40VUU	LME40UU	2150	4010	1320
SCE50UU	LME50UU	3820	7930	2950	SCE50WUU	2×LME50UU	6110	15860	5920	SCE50VUU	LME50UU	3820	7930	1900

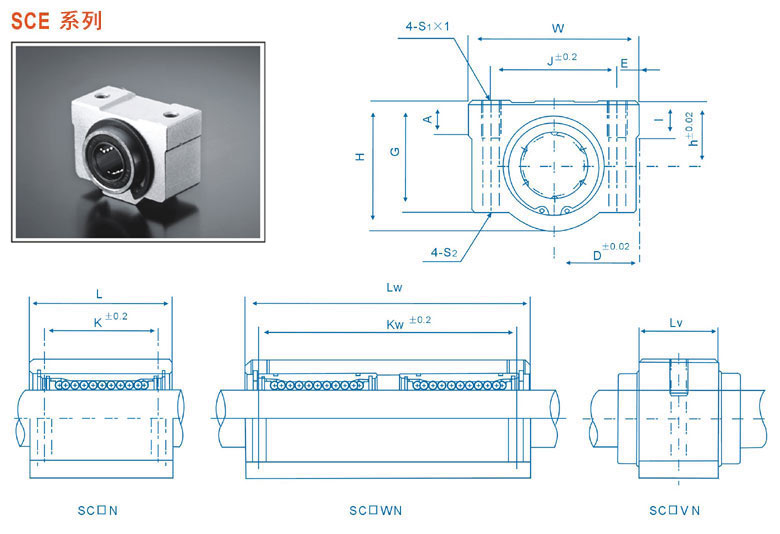

尺寸																	部件编号
轴径	普通										SC		SC□W			SC□V
	h	D	W	H	G	A	J	E	S₁×I	S₂	K	L	Kw	Lw		Lv
Ø 8	11	17	34	22	18	6	24	5	M4×8	Φ3.4	18	30	42	58		14.4	SCE8UU
Ø12	15	22	44	30	24.5	8	33	5. 5	M5×10	Φ4.3	26	39	64	77		20.3	SCE12UU
Ø16	19	25	50	38.5	32.5	9	36	7	M5×12	Φ4.3	34	44	79	89		22.3	SCE16UU
Ø20	21	27	54	41	35	11	40	7	M6×12	Φ5.2	40	53	90	106		28.3	SCE20UU
Ø25	26	38	76	51.5	41	12	54	11	M8×18	Φ6.8	50	67	119	136		40.4	SCE25UU
Ø30	30	39	78	59.5	49	15	58	10	M8×18	Φ6.8	58	76	132	154		48.4	SCE30UU
Ø40	40	51	102	78	62	20	80	11	M10×25	Φ8.6	60	90	150	180		56.4	SCE40UU
Ø50	52	61	122	102	80	24	100	11	M10×25	Φ8.6	80	110	200	230		72.3	SCE50UU
