LGB6-60滑块、LGB8-70滑块、LGB8-100滑块、LGB12-60滑块、LGB12-100滑块、LGB12-140滑块、LGB12-160滑块、LGB16-150滑块、LGB16-190滑块

发布时间：2026-06-25

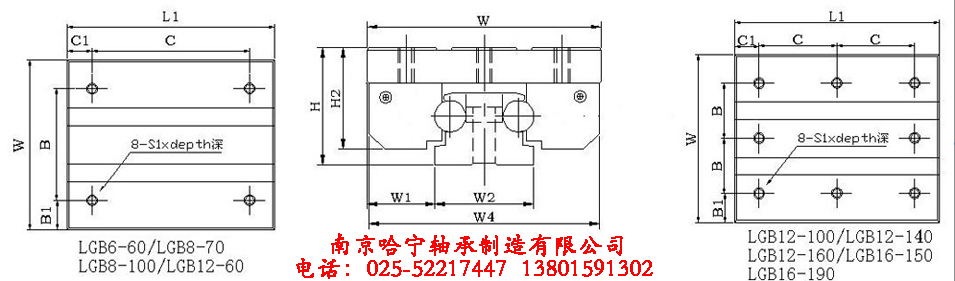

滑块型号	轴径	组合尺寸			滑块尺寸
		H	W1	W	W4	H2	L1	B	B1	C	C1	S1	W2
LGB6-60	6	29	17	60	58	26	60	38	11	40	10	M5X9	26
LGB8-70	8	34	23	74	72	32	70	54	10	50	10	M6X9	28
LGB8-100							100			40
LGB12-60	12	40	23	82	80	36	60	54	14	40	12	M6x12	36
LGB12-100							100	27		38
LGB12-140							140			58
LGB12-160							160			68
LGB16-150	16	50	35	120	118	45	150	45	15	60	15	M8x16	50
LGB16-190							190			80

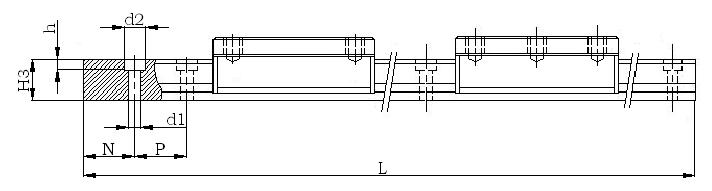

滑块型号	导轨尺寸							基本动定格荷重	基本静定格荷重	容许静动力			导轨型号
	H3	d1	d2	h	p	n	L(max)	C(kgf)	Co(kgf)	To	Tx	Ty
										(kfg-m)	(kfg-m)	(kfg-m)
LGB6-60	18	6	9.5	5.2	60	30	3000	100	130	2.3	1.6	1.8	LGD6
LGB8-70	20	6	9.5	5.2	50	25	4000	80	130	3.6	3	3.2	LGD8
LGB8-100							4000			3.6	4.6	5.5
LGB12-60	25	7	13	6.2	50	25	6000	140	150	2.1	1.6	1.9	LGD12
LGB12-100								180	290	5.4	4	4.8
LGB12-140										5.4	7.2	8.5
LGB12-160								290	460	8.7	11.2	13.6
LGB16-150	32	9	20	9	80	40	6000	330	530	13.5	19.8	21.6	LGD16
LGB16-190										13.5	35.6	38.2
