RGW直线滑轨系列—带安装孔和U型槽的宽支架

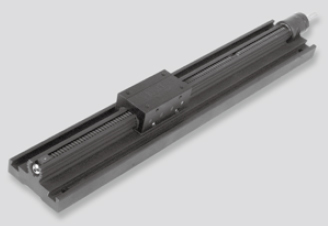

　　RGW系列快速直线滑轨所带的安装孔和U型槽式专门为安装传感器等其他部件设计的，滑轨本身不带驱动电机和传感器零部件，但是我们可以根据客户的要求定做各种尺寸的安装孔类型。

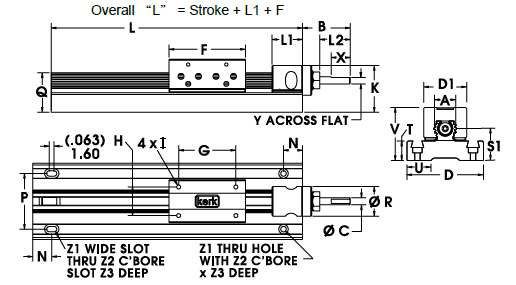

尺寸图：宽支架的 RGW直线滑轨




RGW 系列

快速直线滑轨 A
inch
(mm)		 B
inch
(mm)		 C
inch
(mm)		 D
inch
(mm)		 D1
inch
(mm)		 F
inch
(mm)		 G
inch
(mm)		 H
inch
(mm)		 I*
inch
(mm)		 K
inch
(mm)		 L1
inch
(mm)		 L2
inch
(mm)		 N
inch
(mm)
RGS 06 .60
(15.2)		 1.25
(31.8)		 .1875
(4.762)		 2.00
(50.8)		 1.13
(28.6)		 2.0
(51)		 1.500
(38.10)		 .750
(19.05)		 6-32
(UNC)		 1.2
(30)		 .80
(20.3)		 .80
(20.3)		 .500
(12.70)
RGS 10 1.00
(25.4)		 1.75
(44.5)		 .3125
(7.938)		 3.38
(85.7)		 2.00
(50.8)		 3.3
(83)		 2.250
(57.15)		 1.250
(31.75)		 1/4-20
(UNC)		 1.9
(48)		 1.30
(33.0)		 1.30
(33.0)		 .750
(19.05)

快速直线滑轨 P
inch
(mm)		 Q
inch
(mm)		 S1
inch
(mm)		 T
inch
(mm)		 U
inch
(mm)		 V
inch
(mm)		 X
inch
(mm)		 Y
inch
(mm)		 Z1
inch
(mm)		 Z2
inch
(mm)		 Z3
inch
(mm)
RGS 06 1.460
(37.08)		 1.04
(26.4)		 .83
(21.2)		 .51
(13.0)		 .63
(16.0)		 1.39
(35.3)		 .50
(12.7)		 .170
(4.32)		 .14
(3.7)		 .25
(6.4)		 .14
(3.6)
RGS 10 2.600
(66.04)		 1.56
(39.6)		 1.22
(31.0)		 .69
(17.5)		 1.33
(33.8)		 2.15
(54.6)		 .88
(22.4)		 .280
(7.11)		 .26
(6.6)		 .40
(10.2)		 .43
(10.9)





RGW直线滑轨系列和RGM电机安装座—加宽结构,带安装槽和安装支架

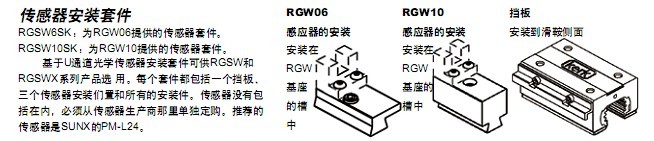

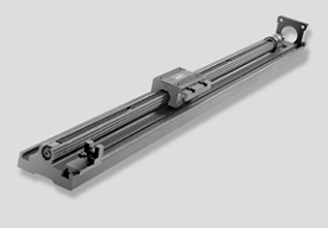

　　RGS®滑轨的RGW系列配置简化了电机和限位开关传感器的安装.两个系列都带有安装传感器支架的插槽以及滑鞍的安装档板部件. RGM还包括一个电机的安装支架. 电机、联轴器和传感器不是标准附件，通用光学传感器的安装套件是标准附件。（见传感器安装套件）

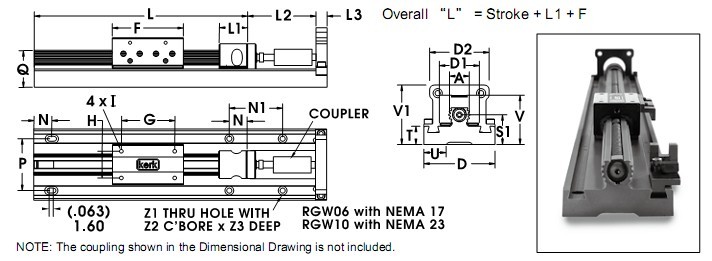

尺寸图: 带电机安装支架的宽支架RGW系列






RGM电机安装系列

宽结构电机安装座
RGS系列		 A
inch
(mm)		 D
inch
(mm)		 D1
inch
(mm)		 D2
inch
(mm)		 F
inch
(mm)		 G
inch
(mm)		 H
inch
(mm)		 I*
inch
(mm)		 L1
inch
(mm)		 L2
inch
(mm)
RGS 06 .60
(15.2)		 2.00
(50.8)		 1.13
(28.6)		 1.67
(42.2)		 2.0
(51)		 1.500
(38.10)		 .750
(19.05)		 6-32
UNC		 .80
(20.3)		 1.93
(48.9)
RGS 10 1.00
(25.4)		 3.38
(85.7)		 2.00
(50.8)		 1.67
(42.2)		 3.3
(83)		 2.250
(57.15)		 1.250
(31.75)		 1/4-20
UNC		 1.30
(33.0)		 2.16
(54.9)

宽结构电机安装座
RGS系列		 L3
inch
(mm)		 N
inch
(mm)		 N1
inch
(mm)		 P
inch
(mm)		 Q
inch
(mm)		 S1
inch
(mm)		 T
inch
(mm)		 U
inch
(mm)		 V
inch
(mm)		 V1
inch
(mm)		 Z1
inch
(mm)		 Z2
inch
(mm)		 Z3
inch
(mm)
RGS 06 .31
(7.9)		 .500
(12.70)		 1.50
(38.1)		 1.460
(37.08)		 1.04
(26.4)		 .83
(21.2)		 .51
(13.0)		 .63
(16.0)		 1.39
(35.3)		 1.67
(42.4)		 .14
(3.6)		 .25
(6.4)		 .14
(3.6)
RGS 10 .50
(12.7)		 .750
(19.05)		 1.50
(38.1)		 2.600
(66.04)		 1.56
(39.6)		 1.22
(31.0)		 .69
(17.5)		 1.33
(33.8)		 2.15
(54.6)		 2.34
(59.3)		 .26
(6.6)		 .40
(10.2)		 .43
(10.9)
