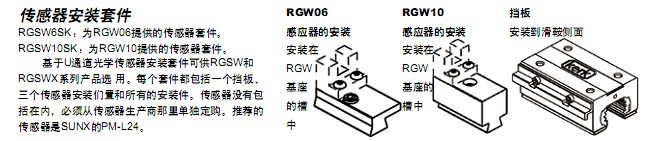

RGS06滑轨的RGW系列配置简化了电机和限位开关传感器的安装.两个系列都带有安装传感器支架的插槽以及滑鞍的安装档板部件. RGM还包括一个电机的安装支架. 电机、联轴器和传感器不是标准附件,通用光学传感器的安装套件是标准附件。(见传感器安装套件)
发布时间:2019-11-06

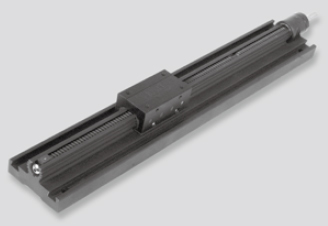

RGW直线滑轨系列—带安装孔和U型槽的宽支架 |
RGW系列快速直线滑轨所带的安装孔和U型槽式专门为安装传感器等其他部件设计的,滑轨本身不带驱动电机和传感器零部件,但是我们可以根据客户的要求定做各种尺寸的安装孔类型。
|
| |
|

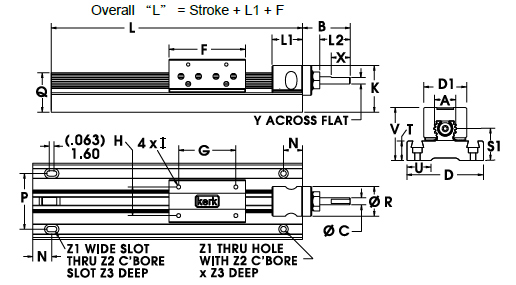

尺寸图:宽支架的 RGW直线滑轨 |
|
RGW 系列 |
|
快速直线滑轨 |
A inch (mm) |
B inch (mm) |
C inch (mm) |
D inch (mm) |
D1 inch (mm) |
F inch (mm) |
G inch (mm) |
H inch (mm) |
I* inch (mm) |
K inch (mm) |
L1 inch (mm) |
L2 inch (mm) |
N inch (mm) |
RGS 06 |
.60 (15.2) |
1.25 (31.8) |
.1875 (4.762) |
2.00 (50.8) |
1.13 (28.6) |
2.0 (51) |
1.500 (38.10) |
.750 (19.05) |
6-32 (UNC) |
1.2 (30) |
.80 (20.3) |
.80 (20.3) |
.500 (12.70) |
RGS 10 |
1.00 (25.4) |
1.75 (44.5) |
.3125 (7.938) |
3.38 (85.7) |
2.00 (50.8) |
3.3 (83) |
2.250 (57.15) |
1.250 (31.75) |
1/4-20 (UNC) |
1.9 (48) |
1.30 (33.0) |
1.30 (33.0) |
.750 (19.05) | |
|
快速直线滑轨 |
P inch (mm) |
Q inch (mm) |
S1 inch (mm) |
T inch (mm) |
U inch (mm) |
V inch (mm) |
X inch (mm) |
Y inch (mm) |
Z1 inch (mm) |
Z2 inch (mm) |
Z3 inch (mm) |
RGS 06 |
1.460 (37.08) |
1.04 (26.4) |
.83 (21.2) |
.51 (13.0) |
.63 (16.0) |
1.39 (35.3) |
.50 (12.7) |
.170 (4.32) |
.14 (3.7) |
.25 (6.4) |
.14 (3.6) |
RGS 10 |
2.600 (66.04) |
1.56 (39.6) |
1.22 (31.0) |
.69 (17.5) |
1.33 (33.8) |
2.15 (54.6) |
.88 (22.4) |
.280 (7.11) |
.26 (6.6) |
.40 (10.2) |
.43 (10.9) | |
|
|
RGW直线滑轨系列和RGM电机安装座—加宽结构,带安装槽和安装支架 |
RGS®滑轨的RGW系列配置简化了电机和限位开关传感器的安装.两个系列都带有安装传感器支架的插槽以及滑鞍的安装档板部件. RGM还包括一个电机的安装支架. 电机、联轴器和传感器不是标准附件,通用光学传感器的安装套件是标准附件。(见传感器安装套件) |
| |
|

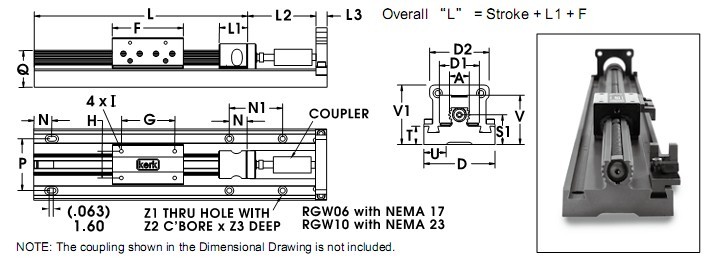

尺寸图: 带电机安装支架的宽支架RGW系列 |
|
RGM电机安装系列 |
|
宽结构电机安装座 RGS系列 |
A inch (mm) |
D inch (mm) |
D1 inch (mm) |
D2 inch (mm) |
F inch (mm) |
G inch (mm) |
H inch (mm) |
I* inch (mm) |
L1 inch (mm) |
L2 inch (mm) |
RGS 06 |
.60 (15.2) |
2.00 (50.8) |
1.13 (28.6) |
1.67 (42.2) |
2.0 (51) |
1.500 (38.10) |
.750 (19.05) |
6-32 UNC |
.80 (20.3) |
1.93 (48.9) |
RGS 10 |
1.00 (25.4) |
3.38 (85.7) |
2.00 (50.8) |
1.67 (42.2) |
3.3 (83) |
2.250 (57.15) |
1.250 (31.75) |
1/4-20 UNC |
1.30 (33.0) |
2.16 (54.9) | |
|
宽结构电机安装座 RGS系列 |
L3 inch (mm) |
N inch (mm) |
N1 inch (mm) |
P inch (mm) |
Q inch (mm) |
S1 inch (mm) |
T inch (mm) |
U inch (mm) |
V inch (mm) |
V1 inch (mm) |
Z1 inch (mm) |
Z2 inch (mm) |
Z3 inch (mm) |
RGS 06 |
.31 (7.9) |
.500 (12.70) |
1.50 (38.1) |
1.460 (37.08) |
1.04 (26.4) |
.83 (21.2) |
.51 (13.0) |
.63 (16.0) |
1.39 (35.3) |
1.67 (42.4) |
.14 (3.6) |
.25 (6.4) |
.14 (3.6) |
RGS 10 |
.50 (12.7) |
.750 (19.05) |
1.50 (38.1) |
2.600 (66.04) |
1.56 (39.6) |
1.22 (31.0) |
.69 (17.5) |
1.33 (33.8) |
2.15 (54.6) |
2.34 (59.3) |
.26 (6.6) |
.40 (10.2) |
.43 (10.9) | |
|
