RGS10滑轨的RGW系列配置简化了电机和限位开关传感器的安装.两个系列都带有安装传感器支架的插槽以及滑鞍的安装档板部件. RGM还包括一个电机的安装支架. 电机、联轴器和传感器不是标准附件，通用光学传感器的安装套件是标准附件。（见传感器安装套件）
发布时间：2026-09-27
| RGW直线滑轨系列—带安装孔和U型槽的宽支架 |

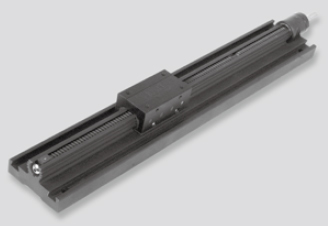

RGW系列快速直线滑轨所带的安装孔和U型槽式专门为安装传感器等其他部件设计的，滑轨本身不带驱动电机和传感器零部件，但是我们可以根据客户的要求定做各种尺寸的安装孔类型。
|
| |
| |

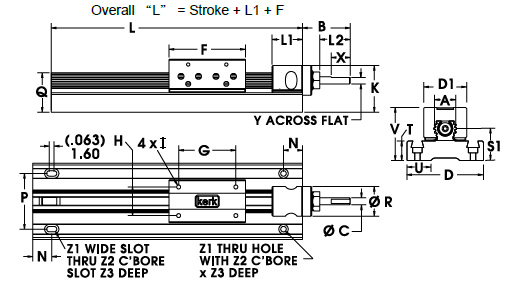

| 尺寸图：宽支架的 RGW直线滑轨 |
|
|
| RGW 系列 |
| |
| 快速直线滑轨 |
A
inch
(mm) |
B
inch
(mm) |
C
inch
(mm) |
D
inch
(mm) |
D1
inch
(mm) |
F
inch
(mm) |
G
inch
(mm) |
H
inch
(mm) |
I*
inch
(mm) |
K
inch
(mm) |
L1
inch
(mm) |
L2
inch
(mm) |
N
inch
(mm) |
| RGS 06 |
.60
(15.2) |
1.25
(31.8) |
.1875
(4.762) |
2.00
(50.8) |
1.13
(28.6) |
2.0
(51) |
1.500
(38.10) |
.750
(19.05) |
6-32
(UNC) |
1.2
(30) |
.80
(20.3) |
.80
(20.3) |
.500
(12.70) |
| RGS 10 |
1.00
(25.4) |
1.75
(44.5) |
.3125
(7.938) |
3.38
(85.7) |
2.00
(50.8) |
3.3
(83) |
2.250
(57.15) |
1.250
(31.75) |
1/4-20
(UNC) |
1.9
(48) |
1.30
(33.0) |
1.30
(33.0) |
.750
(19.05) | |
| |
| 快速直线滑轨 |
P
inch
(mm) |
Q
inch
(mm) |
S1
inch
(mm) |
T
inch
(mm) |
U
inch
(mm) |
V
inch
(mm) |
X
inch
(mm) |
Y
inch
(mm) |
Z1
inch
(mm) |
Z2
inch
(mm) |
Z3
inch
(mm) |
| RGS 06 |
1.460
(37.08) |
1.04
(26.4) |
.83
(21.2) |
.51
(13.0) |
.63
(16.0) |
1.39
(35.3) |
.50
(12.7) |
.170
(4.32) |
.14
(3.7) |
.25
(6.4) |
.14
(3.6) |
| RGS 10 |
2.600
(66.04) |
1.56
(39.6) |
1.22
(31.0) |
.69
(17.5) |
1.33
(33.8) |
2.15
(54.6) |
.88
(22.4) |
.280
(7.11) |
.26
(6.6) |
.40
(10.2) |
.43
(10.9) | |
|
|
| |
| RGW直线滑轨系列和RGM电机安装座—加宽结构,带安装槽和安装支架 |
| RGS®滑轨的RGW系列配置简化了电机和限位开关传感器的安装.两个系列都带有安装传感器支架的插槽以及滑鞍的安装档板部件. RGM还包括一个电机的安装支架. 电机、联轴器和传感器不是标准附件，通用光学传感器的安装套件是标准附件。（见传感器安装套件） |
| |
| |

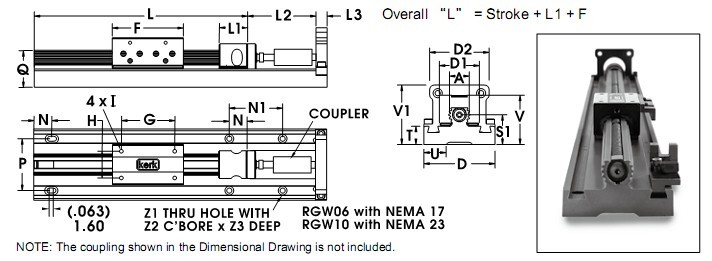

| 尺寸图: 带电机安装支架的宽支架RGW系列 |
|
|
| RGM电机安装系列 |
| |
宽结构电机安装座
RGS系列 |
A
inch
(mm) |
D
inch
(mm) |
D1
inch
(mm) |
D2
inch
(mm) |
F
inch
(mm) |
G
inch
(mm) |
H
inch
(mm) |
I*
inch
(mm) |
L1
inch
(mm) |
L2
inch
(mm) |
| RGS 06 |
.60
(15.2) |
2.00
(50.8) |
1.13
(28.6) |
1.67
(42.2) |
2.0
(51) |
1.500
(38.10) |
.750
(19.05) |
6-32
UNC |
.80
(20.3) |
1.93
(48.9) |
| RGS 10 |
1.00
(25.4) |
3.38
(85.7) |
2.00
(50.8) |
1.67
(42.2) |
3.3
(83) |
2.250
(57.15) |
1.250
(31.75) |
1/4-20
UNC |
1.30
(33.0) |
2.16
(54.9) | |
| |
宽结构电机安装座
RGS系列 |
L3
inch
(mm) |
N
inch
(mm) |
N1
inch
(mm) |
P
inch
(mm) |
Q
inch
(mm) |
S1
inch
(mm) |
T
inch
(mm) |
U
inch
(mm) |
V
inch
(mm) |
V1
inch
(mm) |
Z1
inch
(mm) |
Z2
inch
(mm) |
Z3
inch
(mm) |
| RGS 06 |
.31
(7.9) |
.500
(12.70) |
1.50
(38.1) |
1.460
(37.08) |
1.04
(26.4) |
.83
(21.2) |
.51
(13.0) |
.63
(16.0) |
1.39
(35.3) |
1.67
(42.4) |
.14
(3.6) |
.25
(6.4) |
.14
(3.6) |
| RGS 10 |
.50
(12.7) |
.750
(19.05) |
1.50
(38.1) |
2.600
(66.04) |
1.56
(39.6) |
1.22
(31.0) |
.69
(17.5) |
1.33
(33.8) |
2.15
(54.6) |
2.34
(59.3) |
.26
(6.6) |
.40
(10.2) |
.43
(10.9) | |
|
|
