天津工艺装备制造有限公司GGD45滑块

发布时间：2025-06-20

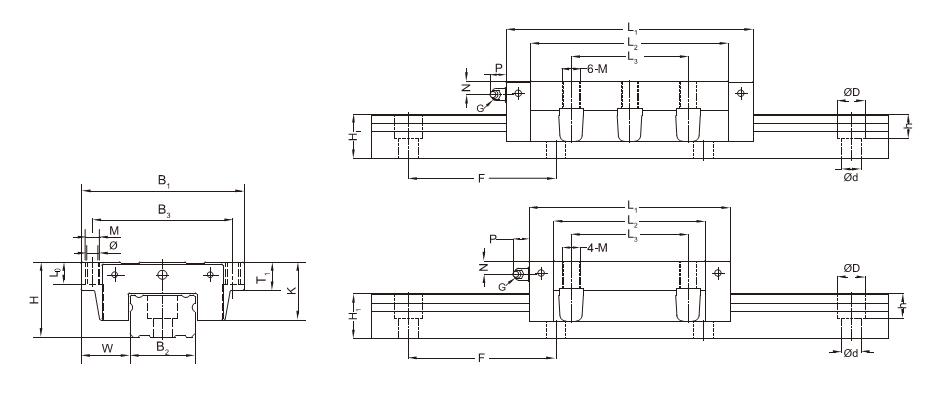

型 号	导轨副		滑块尺寸										重量		N
	尺寸
	H	W	B1	B2	B3	K	ø	T1	L0	L1	L2	L3	滑块	导轨
													个	米
													Kg	Kg
GGD35AA	44	33	100	34	82	35	8.5	20	14	116.4	86	62	1.4	6	8
GGD35AAL										138.4	108		1.8
GGD45AA	52	37.5	120	45	100	43.1	10.5	22	20	143	106	80	2.5	9.3	10
GGD45AAL										174	137		3.2
GGD55AA	63	43.5	140	53	116	49	12.5	24	22	166	124	95	4	14	11
GGD55AAL										203	161		4.8
GGD65AAL	75	53.5	170	63	142	60	14.5	28	25	257.2	207	110	10	19.7	16
型 号	额定	额定	额定力矩			油杯尺寸			导轨尺寸
	动载	静载
	C	C0	MA	MB	MC	L0	M	E	a	H1	F	单根	G	P	d×D×h
	(KN)	(KN)	(N.m)	(N.m)	(N.m)							大
												长度Lmax
GGD35AA	76	121	1338	855	1807	14	M10	9	15	24.2	80	6000	M6	8.8	9×14×12
GGD35AAL	91	167	2258	1416	2366
GGD45AA	112	183	2767	1725	3569	20	M12	8.9	15	29	105	6000	M8	15	14×20×16
GGD45AAL	133	235	4566	2844	4777
GGD55AA	143	244	4255	2642	5684	22	M14	14	15	36.5	120	6000	M8	15	16×23×20
GGD55AAL	174	321	7142	4435	7420
GGD65AAL	279	481	13022	8363	13143	25	M16	15	20	43	150	6000	M8	15	18x26x22
