FDM-E-C16X5RX3-4丝杠、FDM-E-C16X5RX3-4滚珠丝杠、R1502-0-1055螺母、R1502-010-55螺母、R150201055螺母、FDM-E-C20X5RX3-4丝杠、FDM-E-C20X5RX3-4滚珠丝杠、R1502-1-1075螺母、R1502-110-75螺母、R150211075螺母、FDM-E-C25X5RX3-4丝杠、FDM-E-C25X5RX3-4滚珠丝杠、R1502-2-1075螺母、R1502-210-75螺母、R150221075螺母

发布时间：2026-02-21

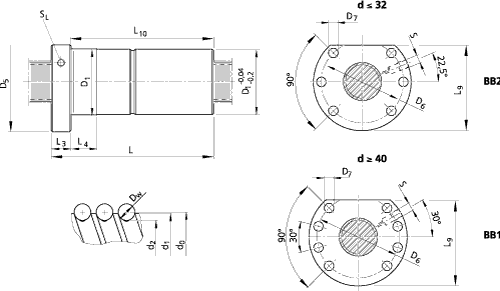

滚珠丝杠螺母额定载荷速度尺寸(mm)

d0*P*Dw 动载静载 Vmax d1 d2 D1 D5 安装孔图 D6 D7 L L3 L4 L9 L10 S 重量

C C0 [m/min] g6 m

(N) (N) (kg)

16X5RX3-4 1502-0-1055 12300 16100 30 15 12.9 28 48 BB2 38 5.5 72 12 10 44 60 M6 0.29

20X5RX3-4 1502-1-1075 14300 21500 30 19 16.9 36 58 BB2 47 6.6 82 12 10 51 70 M6 0.53

25X5RX3-4 1502-2-1075 15900 27200 30 24 21.9 40 62 BB2 51 6.6 82 12 10 55 70 M6 0.57

25X10RX3-4 1502-2-4075 15700 27000 60 24 21.9 40 62 BB2 51 6.6 120 12 16 55 108 M6 0.77

32X5RX3.5-4 1502-3-1075 21600 40000 23 31 28.4 50 80 BB2 65 9 88 13 10 71 75 M6 0.96

32X10RX3.969-5 1502-3-4076 31700 58300 47 31 27.9 50 80 BB2 65 9 146 13 16 71 133 M6 1.34

40X5RX3.5-5 1502-4-1076 29100 64100 19 39 36.4 63 93 BB1 78 9 100 15 10 81.5 85 M8×1 1.68

40X10RX6-4 1502-4-4075 50000 86400 38 38 33.8 63 93 BB1 78 9 140 15 16 81.5 125 M8×1 2.15

40X10RX6-6 1502-4-4076 72100 132200 38 38 33.8 63 93 BB1 78 9 180 15 16 81.5 165 M8×1 2.73

40X20RX6-3 1502-4-7075 37900 62800 75 38 33.8 63 93 BB1 78 9 175 15 25 81.5 160 M8×1 2.56

50X5RX3.5-5 1502-5-1076 32000 81300 5 49 46.4 75 110 BB1 93 11 100 15 10 97.5 85 M8×1 2.25

50X10RX6-4 1502-5-4075 55400 109000 30 48 43.8 75 110 BB1 93 11 140 18 16 97.5 122 M8×1 2.97

50X10RX6-6 1502-5-4076 79700 166500 30 48 43.8 75 110 BB1 93 11 180 18 16 97.5 162 M8×1 3.73

50X20RX6.5-5 1502-5-7076 75700 149700 60 48 43.4 75 110 BB1 93 11 255 18 25 97.5 237 M8×1 4.93

63X10RX6-4 1502-6-4075 61800 140500 24 61 56.8 90 125 BB1 108 11 140 22 16 110 118 M8×1 4

63X10RX6-6 1502-6-4076 88800 214300 24 61 56.8 90 125 BB1 108 11 180 22 16 110 158 M8×1 4.45

63X20RX6.5-5 1502-6-7076 83900 190300 48 61 56.4 95 135 BB1 115 13.5 255 22 25 117.5 233 M8×1 8.21

80X10RX6.5-6 1502-7-4076 108400 291700 19 78 73.3 105 145 BB1 125 13.5 190 22 16 127.5 168 M8×1 5.93

80X20RX12.7-6 1502-7-7046 262700 534200 30 76 67 125 165 BB1 145 13.5 340 25 25 147.5 315 M8×1 19.4

100X10RX6.5-6 1502-8-4056 119500 371900 10 98 93.4 125 165 BB1 145 13.5 190 25 16 147.5 165 M8×1 7.35

100X20RX12.7-6 1502-8-7056 295100 686400 20 96 87.1 150 202 BB1 176 17.5 340 30 25 178.5 310 M8×1 24.6

125X10RX6.5-6 1502-9-4056 130600 468700 8 123 118 150 202 BB1 176 17.5 190 25 16 178.5 165 M8×1 9.38

125X20RX12.7-6 1502-9-7056 326500 870400 16 121 112 170 222 BB1 196 17.5 340 40 25 198.5 300 M8×1 29.7

注意：由于加工需要，精密丝杠SN-F中的螺纹根径d2可能多要小0.3mm。d0=公称直径、P=螺距(R=右，L=左) 、Dw=滚珠直径、i=螺母内滚珠螺旋圈数

带标准密封及加强型密封、预紧7%或10%额定动载荷、用于滚压精密丝杠SN-R，公差等级T5，T7、和精密丝杠SN-F，公差等级P1，P3，P5，(T7)

返回搜轴承首页

滚珠丝杠	螺母	额定载荷		速度	尺寸(mm)


d0PDw		动载	静载	Vmax	d1	d2	D1	D5	安装孔图	D6	D7	L	L3	L4	L9	L10	S	重量
		C	C0	[m/min]			g6											m
		(N)	(N)	[m/min]			g6											(kg)
16X5RX3-4	1502-0-1055	12300	16100	30	15	12.9	28	48	BB2	38	5.5	72	12	10	44	60	M6	0.29
20X5RX3-4	1502-1-1075	14300	21500	30	19	16.9	36	58	BB2	47	6.6	82	12	10	51	70	M6	0.53
25X5RX3-4	1502-2-1075	15900	27200	30	24	21.9	40	62	BB2	51	6.6	82	12	10	55	70	M6	0.57
25X10RX3-4	1502-2-4075	15700	27000	60	24	21.9	40	62	BB2	51	6.6	120	12	16	55	108	M6	0.77
32X5RX3.5-4	1502-3-1075	21600	40000	23	31	28.4	50	80	BB2	65	9	88	13	10	71	75	M6	0.96
32X10RX3.969-5	1502-3-4076	31700	58300	47	31	27.9	50	80	BB2	65	9	146	13	16	71	133	M6	1.34
40X5RX3.5-5	1502-4-1076	29100	64100	19	39	36.4	63	93	BB1	78	9	100	15	10	81.5	85	M8×1	1.68
40X10RX6-4	1502-4-4075	50000	86400	38	38	33.8	63	93	BB1	78	9	140	15	16	81.5	125	M8×1	2.15
40X10RX6-6	1502-4-4076	72100	132200	38	38	33.8	63	93	BB1	78	9	180	15	16	81.5	165	M8×1	2.73
40X20RX6-3	1502-4-7075	37900	62800	75	38	33.8	63	93	BB1	78	9	175	15	25	81.5	160	M8×1	2.56
50X5RX3.5-5	1502-5-1076	32000	81300	5	49	46.4	75	110	BB1	93	11	100	15	10	97.5	85	M8×1	2.25
50X10RX6-4	1502-5-4075	55400	109000	30	48	43.8	75	110	BB1	93	11	140	18	16	97.5	122	M8×1	2.97
50X10RX6-6	1502-5-4076	79700	166500	30	48	43.8	75	110	BB1	93	11	180	18	16	97.5	162	M8×1	3.73
50X20RX6.5-5	1502-5-7076	75700	149700	60	48	43.4	75	110	BB1	93	11	255	18	25	97.5	237	M8×1	4.93
63X10RX6-4	1502-6-4075	61800	140500	24	61	56.8	90	125	BB1	108	11	140	22	16	110	118	M8×1	4
63X10RX6-6	1502-6-4076	88800	214300	24	61	56.8	90	125	BB1	108	11	180	22	16	110	158	M8×1	4.45
63X20RX6.5-5	1502-6-7076	83900	190300	48	61	56.4	95	135	BB1	115	13.5	255	22	25	117.5	233	M8×1	8.21
80X10RX6.5-6	1502-7-4076	108400	291700	19	78	73.3	105	145	BB1	125	13.5	190	22	16	127.5	168	M8×1	5.93
80X20RX12.7-6	1502-7-7046	262700	534200	30	76	67	125	165	BB1	145	13.5	340	25	25	147.5	315	M8×1	19.4
100X10RX6.5-6	1502-8-4056	119500	371900	10	98	93.4	125	165	BB1	145	13.5	190	25	16	147.5	165	M8×1	7.35
100X20RX12.7-6	1502-8-7056	295100	686400	20	96	87.1	150	202	BB1	176	17.5	340	30	25	178.5	310	M8×1	24.6
125X10RX6.5-6	1502-9-4056	130600	468700	8	123	118	150	202	BB1	176	17.5	190	25	16	178.5	165	M8×1	9.38
125X20RX12.7-6	1502-9-7056	326500	870400	16	121	112	170	222	BB1	196	17.5	340	40	25	198.5	300	M8×1	29.7
注意：由于加工需要，精密丝杠SN-F中的螺纹根径d2可能多要小0.3mm。d0=公称直径、P=螺距(R=右，L=左) 、Dw=滚珠直径、i=螺母内滚珠螺旋圈数
带标准密封及加强型密封、预紧7%或10%额定动载荷、用于滚压精密丝杠SN-R，公差等级T5，T7、和精密丝杠SN-F，公差等级P1，P3，P5，(T7)
