AM2.063.40.1.A滚珠丝杠、AM2.080.20.1.A滚珠丝杠、AM2.080.30.1.A滚珠丝杠、AM2.080.40.1.A滚珠丝杠、AM2.100.20.1.A滚珠丝杠、AM2.100.30.1.A滚珠丝杠、AM2.100.40.1.A滚珠丝杠、AM2.125.20.1.A滚珠丝杠、AM2.125.40.1.A滚珠丝杠

发布时间：2020-04-08

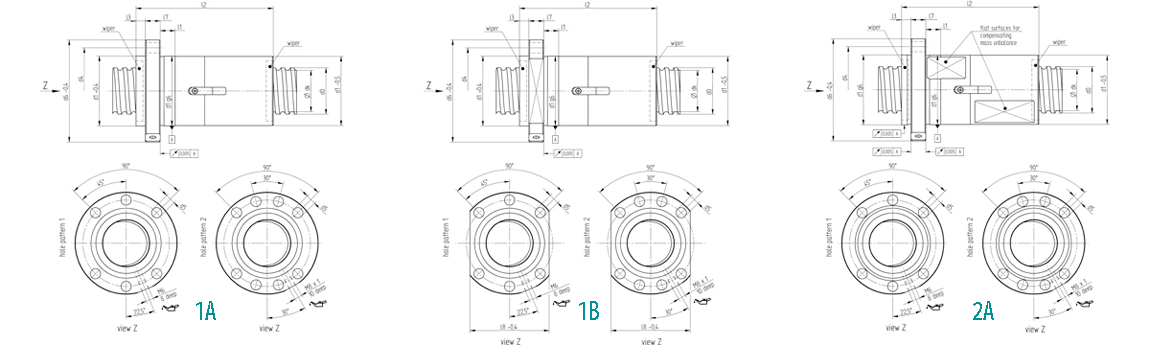

type No. nominal Ø d0 [mm] pitch Ph [mm] pitch direction ball Ø [mm] number of load-bearing thread circuits igu core Ø of spindel dk [mm] centering Ø d1 [mm] pitch Ø d4 [mm] bore Ø d5 [mm] flange outside Ø d6 [mm] centering length l1 [mm] total length l2 [mm] collar length l3 [mm] flange thickness l7 [mm] hole pattern dyn. axial load rating CAM [kN] stat. axial load rating C0AM [kN] axial rigidity of the nut Rnu,ar [kN/μm] idle torque Tpr0 [Nm]

2.040.10.2.A 40 10 R 6 4 34,3 63 78 9 93 16 131 10 14 2 62 104 1 0,8

2.040.15.1.A 40 15 R 6 4 34,3 63 78 9 93 16 166 10 14 2 61 104 1,1 0,8

2.040.20.1.A 40 20 R 6 3 34,3 63 78 9 93 16 166 10 14 2 50 77 0,9 0,7

2.040.20.2.A 40 20 R 8 3 32,7 70 85 9 100 25 173 10 14 2 77 100 1 1,1

2.040.25.2.A 40 25 R 8 2 32,7 70 85 9 100 25 152 10 14 2 58 66 0,7 0,8

2.050.10.1.A 50 10 R 6 5 44,3 75 93 11 110 16 151 10 16 2 74 159 1,5 1,1

2.050.15.3.A 50 15 R 8 4 42,7 82 100 11 118 25 178 10 16 2 102 174 1,4 1,6

2.050.20.1.A 50 20 R 6 4 44,3 75 93 11 110 16 211 10 16 2 62 127 1,3 1,1

2.050.20.3.A 50 20 R 8 4 42,7 82 100 11 118 25 213 10 16 2 100 174 1,4 1,6

2.050.25.2.A 50 25 R 8 3 42,7 82 100 11 118 25 208 10 16 2 82 130 1,1 1,4

2.050.30.1.A 50 30 R 6 2 44,3 75 93 11 110 16 165 10 16 2 38 63 0,7 0,8

2.050.30.3.A 50 30 R 8 2 42,7 82 100 11 118 25 170 10 16 2 61 86 0,7 1,2

2.063.10.1.A 63 10 R 6 6 57,3 90 108 11 125 16 180 10 18 2 90 243 2,1 1,5

2.063.15.2.A 63 15 R 8 5 55,7 95 115 13,5 135 24 213 10 20 2 122 270 2 2

2.063.20.1.A 63 20 R 8 5 55,7 95 115 13,5 135 24 260 10 20 2 120 269 2 2

2.063.25.1.A 63 25 R 8 4 55,7 95 115 13,5 135 24 257 10 20 2 103 215 1,6 1,9

2.063.30.1.A 63 30 R 8 3 55,7 95 115 13,5 135 24 243 10 20 2 84 161 1,3 1,8

2.063.30.2.A 63 30 R 10 3 53,7 105 125 13,5 145 30 237 12 20 2 123 208 1,3 2

2.063.40.1.A 63 40 R 8 2 55,7 95 115 13,5 135 24 211 10 20 2 63 106 0,9 1,6

2.080.20.1.A 80 20 R 12,7 5 68 125 145 13,5 165 24 276 15 25 2 272 564 2,6 4,5

2.080.30.1.A 80 30 R 12,7 4 68 125 145 13,5 165 25 320 15 25 2 228 449 2,1 5

2.080.40.1.A 80 40 R 12,7 3 68 125 145 13,5 165 24 304 15 25 2 185 336 1,7 4

2.100.20.1.A 100 20 R 12,7 6 88 150 176 17,5 202 24 316 15 30 2 319 838 3,6 6,5

2.100.30.1.A 100 30 R 12,7 5 88 150 176 17,5 202 24 380 15 30 2 274 696 3,1 7

2.100.40.1.A 100 40 R 12,7 3 88 150 176 17,5 202 24 308 15 30 2 195 416 2 5,5

2.125.20.1.A 125 20 R 12,7 6 113 170 196 17,5 222 24 320 15 30 2 344 1076 4,1 7,5

2.125.40.1.A 125 40 R 12,7 4 113 170 196 17,5 222 24 388 15 30 2 252 715 3 6,5

返回搜轴承首页

type No.	nominal Ø d0 [mm]	pitch Ph [mm]	pitch direction	ball Ø [mm]	number of load-bearing thread circuits igu	core Ø of spindel dk [mm]	centering Ø d1 [mm]	pitch Ø d4 [mm]	bore Ø d5 [mm]	flange outside Ø d6 [mm]	centering length l1 [mm]	total length l2 [mm]	collar length l3 [mm]	flange thickness l7 [mm]	hole pattern	dyn. axial load rating CAM [kN]	stat. axial load rating C0AM [kN]	axial rigidity of the nut Rnu,ar [kN/μm]	idle torque Tpr0 [Nm]
2.040.10.2.A	40	10	R	6	4	34,3	63	78	9	93	16	131	10	14	2	62	104	1	0,8
2.040.15.1.A	40	15	R	6	4	34,3	63	78	9	93	16	166	10	14	2	61	104	1,1	0,8
2.040.20.1.A	40	20	R	6	3	34,3	63	78	9	93	16	166	10	14	2	50	77	0,9	0,7
2.040.20.2.A	40	20	R	8	3	32,7	70	85	9	100	25	173	10	14	2	77	100	1	1,1
2.040.25.2.A	40	25	R	8	2	32,7	70	85	9	100	25	152	10	14	2	58	66	0,7	0,8
2.050.10.1.A	50	10	R	6	5	44,3	75	93	11	110	16	151	10	16	2	74	159	1,5	1,1
2.050.15.3.A	50	15	R	8	4	42,7	82	100	11	118	25	178	10	16	2	102	174	1,4	1,6
2.050.20.1.A	50	20	R	6	4	44,3	75	93	11	110	16	211	10	16	2	62	127	1,3	1,1
2.050.20.3.A	50	20	R	8	4	42,7	82	100	11	118	25	213	10	16	2	100	174	1,4	1,6
2.050.25.2.A	50	25	R	8	3	42,7	82	100	11	118	25	208	10	16	2	82	130	1,1	1,4
2.050.30.1.A	50	30	R	6	2	44,3	75	93	11	110	16	165	10	16	2	38	63	0,7	0,8
2.050.30.3.A	50	30	R	8	2	42,7	82	100	11	118	25	170	10	16	2	61	86	0,7	1,2
2.063.10.1.A	63	10	R	6	6	57,3	90	108	11	125	16	180	10	18	2	90	243	2,1	1,5
2.063.15.2.A	63	15	R	8	5	55,7	95	115	13,5	135	24	213	10	20	2	122	270	2	2
2.063.20.1.A	63	20	R	8	5	55,7	95	115	13,5	135	24	260	10	20	2	120	269	2	2
2.063.25.1.A	63	25	R	8	4	55,7	95	115	13,5	135	24	257	10	20	2	103	215	1,6	1,9
2.063.30.1.A	63	30	R	8	3	55,7	95	115	13,5	135	24	243	10	20	2	84	161	1,3	1,8
2.063.30.2.A	63	30	R	10	3	53,7	105	125	13,5	145	30	237	12	20	2	123	208	1,3	2
2.063.40.1.A	63	40	R	8	2	55,7	95	115	13,5	135	24	211	10	20	2	63	106	0,9	1,6
2.080.20.1.A	80	20	R	12,7	5	68	125	145	13,5	165	24	276	15	25	2	272	564	2,6	4,5
2.080.30.1.A	80	30	R	12,7	4	68	125	145	13,5	165	25	320	15	25	2	228	449	2,1	5
2.080.40.1.A	80	40	R	12,7	3	68	125	145	13,5	165	24	304	15	25	2	185	336	1,7	4
2.100.20.1.A	100	20	R	12,7	6	88	150	176	17,5	202	24	316	15	30	2	319	838	3,6	6,5
2.100.30.1.A	100	30	R	12,7	5	88	150	176	17,5	202	24	380	15	30	2	274	696	3,1	7
2.100.40.1.A	100	40	R	12,7	3	88	150	176	17,5	202	24	308	15	30	2	195	416	2	5,5
2.125.20.1.A	125	20	R	12,7	6	113	170	196	17,5	222	24	320	15	30	2	344	1076	4,1	7,5
2.125.40.1.A	125	40	R	12,7	4	113	170	196	17,5	222	24	388	15	30	2	252	715	3	6,5
