GGB65滑块、GGB65滑块样本、GGB65滑块参数、GGB65天津滑块、GGB65导轨、AZI滑块、AZI导轨

发布时间：2019-10-17

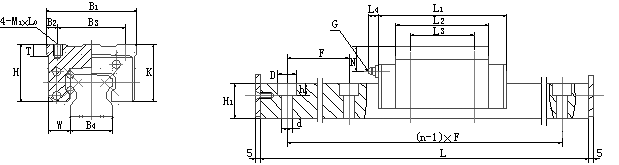

型 号	导轨副		滑块尺寸
	尺寸
	H	W	B1	B2	B3	K	T	T1	M1	L1	L2	L3
GGB16AA	24	15.5	47	4.5	38	19.4	7	11	M5	58	40.5	30
GGB20AA	30	21.5	63	5	53	24	10	10	M6	70	50	40
GGB20AAL										86	66
GGB25AA	37	23.5	70	6.5	57	30.5	12	16	M8	79.5	59	45
GGB25AAL	-36									98.5	78
GGB30AA	42	31	90	9	72	35	10	18	M10	95.2	70	52
GGB30AAL										117.2	92
GGB35AA	48	33	100	9	82	38	13	21	M10	107.8	81	62
GGB35AAL										131.8	105
GGB45AA	62	37.5	120	10	100	51	15	25	M12	135	102	80
GGB45AAL	-60									163	130
GGB55AA	70	43.5	140	12	116	57	20	29	M14	161	118	95
GGB55AAL										199	156
GGB65AA	90	53.5	170	14	142	76	23	37	M16	195	147	110
GGB65AAL										255	207
GGB85AA	110	65	215	15	185	94	30	55	M20	243.4	179	140
GGB85AAL										300.4	236
导轨尺寸					油杯尺寸			额定	额定	额定力矩
								动载	静载
d×D×h	B4	H1	F	单根	L4	G	N	C	C0	MA	MB	MC
				大				(KN)	(KN)	(N.m)	(N.m)	(N.m)
				长度Lmax
4.5×7.5×5.3	16	15	60	500	2.5	Φ4	4	6.07	6.8	55.5	55.5	88.8
6×9.5×8.5	20	18	60	1400	11	M6	6	11.6	14.5	92.4	92.4	154
								13.6	20.3	121.8	121.8	203
7×11×9	23	22	60	3000	11	M6	7.2	17.7	22.6	149.8	149.8	246
								20.7	34.97	244.8	244.8	402
9×14×12	28	26	80	3000	11	M6	7	27.6	34.4	311.3	311.3	546
								33.4	45.8	560	560	745.2
9×14×12	34	29	80	3000	11	M6	8	35.1	47.2	488	488	790
								39.96	64.85	681	681	1102.45
14×20×16	45	38	100	3000	11	M6	12	42.5	71	848	848	1448
			-105					64.4	102.1	1345.4	1345.4	2247.25
16×23×20	53	44	120	3000	14	M8×1	12	79.4	101	1547	1547	2580
								92.2	142.5	2264.3	2264.3	3776.25
18×26×22	63	53	150	3000	14	M8×1	12	115	163	3237	3237	4860
								148	224.5	4627.5	4627.5	6945.75
24×35×28	85	65	180	3000	14	M8×1	14	172.2	257.4	6076.4	6076.4	12842
								202.3	327.6	9946.3	9946.3	15410

型号	导轨副尺寸		滑块尺寸									参考
												价格
	H	W	B1	B2	B3	K	T	M1×L0	L1	L2	L3
												元
GGB16BA	28	9	34	4	26	23.4	6	M4×5.0	58	40.5	26
GGB20BA	30	12	44	6	32	24	8	M5×5	70	50	36
GGB20BAL									86	66	50
GGB25BA	40	12.5	48	6.5	35	33.1	8	M6×8	79.5	59	35
GGB25BAL									98.5	78	50
GGB30BA	45	16	60	10	40	38	8	M8×10	95.2	70	40
GGB30BAL									117.2	92	60
GGB35BA	55	18	70	10	50	47	10	M8×12	107.8	81	50
GGB35BAL									131.8	105	72
GGB45BA	70	20.5	86	13	60	60	15	M10×16	135	102	60
GGB45BAL									163	130	80
GGB55BA	80	23.5	100	12.5	75	67	18	M12×18	161	118	75
GGB55BAL									199	156	95
GGB65BA	90	31.5	126	25	76	76	23	M16×16	195	147	70
GGB65BAL									255	207	120
GGB85BA	110	39	163	31.5	100	94	30	M18×25	243.4	179	80
GGB85BAL									300.4	236	140
导轨尺寸					油杯尺寸			额定	额定	额定力矩
								动载	静载
d×D×h	B4	H1	F	单根	L4	G	N	C	C0	MA	MB	MC
				大				(KN)	(KN)	(N.m)	(N.m)	(N.m)
				长度Lmax
4.5×7.5×5.3	16	15	60	500	2.5	Φ4	9	6.07	6.8	55.5	55.5	88.8
6×9.5×8.5	20	18	60	1400	11	M6	5	11.6	14.5	92.4	92.4	154
								13.6	20.3	121.8	121.8	203
7×11×9	23	22	60	3000	11	M6	10.2	17.7	22.6	149.8	149.8	246
								20.7	34.97	244.8	244.8	402
9×14×12	28	26	80	3000	11	M6	10	27.6	34.4	311.3	311.3	546
								33.4	45.8	560	560	745.2
9×14×12	34	29	80	3000	11	M6	17	35.1	47.2	488	488	790
								39.96	64.85	681	681	1102.45
14×20×16	45	38	100	3000	11	M6	21	42.5	71	848	848	1448
			-105					64.4	102.1	1345.4	1345.4	2247.25
16×23×20	53	44	120	3000	14	M8×1	22	79.4	101	1547	1547	2580
								92.2	142.5	2264.3	2264.3	3776.25
18×26×22	63	53	150	3000	14	M8×1	12	115	163	3237	3237	4860
								148	224.5	4627.5	4627.5	6945.75
24×35×28	85	65	180	3000	14	M8×1	14	172.2	257.4	6076.4	6076.4	12842
								202.3	327.6	9946.3	9946.3	15410
