JSA-LG55CZL滑块、JSA-LG65ZL滑块、JSA-LG65CZL滑块

发布时间：2026-08-13

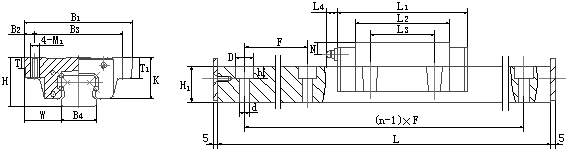

型号导轨副精特精工滑块尺寸参考重量

尺寸

C（表示加长滑块） H W B1 B2 B3 K T T1 M1 L1 L2 L3 滑块导轨

KL(安装孔为螺孔）

KT(安装孔为通孔）个米

JSA-LG15ZL 24 16 47 4.5 38 19.4 7 11 M5 58.5 40.5 30 0.17 1.62

JSA-LG20ZL 30 21.5 63 5 53 24 10 10 M6 71 50 40 0.33 2.3

JSA-LG20CZL 87 66 0.45

JSA-LG25ZL 37 23.5 70 6.5 57 30.5 12 16 M8 83 59 45 0.55 3.3

JSA-LG25CZL 102 78 0.75

JSA-LG30ZL 42 31 90 9 72 35 10 18 M10 97 70 52 1 4.7

JSA-LG30CZL 119 92 1.3

JSA-LG35ZL 48 33 100 9 82 38 13 21 M10 109 81 62 1.45 6.5

JSA-LG35CZL 133 105 1.9

JSA-LG45ZL 62 37.5 120 10 100 51 15 25 M12 137 102 80 2.6 11.2

JSA-LG45CZL 165 130 3.4

JSA-LG55ZL 70 43.5 140 12 116 57 20 29 M14 161 118 95 4.3 15

JSA-LG55CZL 199 156 5.8

JSA-LG65ZL 90 53.5 170 14 142 76 23 37 M16 199 147 110 7.3 22.2

JSA-LG65CZL 259 207 10.7

精特精工导轨尺寸油杯尺寸额定额定额定力矩导轨尺寸

动载静载

型号 B4 H1 F 单根 L4 G N C C0 MA MB MC dxDxh

大 (KN) (KN) (N.m) (N.m) (N.m)

长度

JSA-LG15ZL 16 15 60 500 2.5 Φ4 4 8.51 13.38 70 70 100 4.5×7.5×5.3

JSA-LG20ZL 20 18 60 1400 11 M6 6 13.7 19.27 160 160 230 6×9.5×8.5

JSA-LG20CZL 18.43 26.5 260 260 310

JSA-LG25ZL 23 22 60 3000 11 M6 7.2 20.19 22.6 149.8 149.8 246 7×11×9

JSA-LG25CZL 27.17 40.68 450 450 500

JSA-LG30ZL 28 26 80 3000 11 M6 7 28.08 46.33 430 430 650 9×14×12

JSA-LG30CZL 37.77 61.77 720 720 870

JSA-LG35ZL 34 29 80 3000 11 M6 8 34.97 58.53 610 610 1030 9×14×12

JSA-LG35CZL 46.43 76.54 1030 1030 1380

JSA-LG45ZL 45 38 100 3000 11 M6 12 60.14 94.57 1290 1290 2100 14×20×16

JSA-LG45CZL 80.83 126.09 2080 2080 2790

JSA-LG55ZL 53 44 120 3000 14 M8×1 12 92.62 137.57 2180 2180 3640 16×23×20

JSA-LG55CZL 126.51 187.6 3650 3650 4860

JSA-LG65ZL 63 53 150 3000 14 M8×1 12 154.13 221.89 4170 4170 6800 18×26×22

JSA-LG65CZL 220.24 322.75 7300 7300 9100
