JSA-LG15滑块、JSA-LG20滑块、JSA-LG20C滑块、JSA-LG25滑块

发布时间：2025-05-04

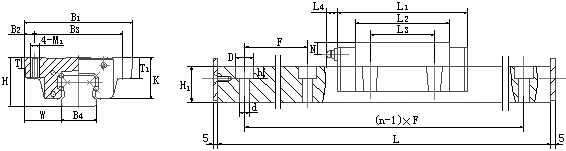

型号导轨副精特精工滑块尺寸参考重量

尺寸

C（表示加长滑块） H W B1 B2 B3 K T T1 M1 L1 L2 L3 滑块导轨

KL(安装孔为螺孔）

KT(安装孔为通孔）个米

JSA-LG15 24 16 47 4.5 38 19.4 7 11 M5 58.5 40.5 30 0.17 1.62

JSA-LG20 30 21.5 63 5 53 24 10 10 M6 71 50 40 0.33 2.3

JSA-LG20C 87 66 0.45

JSA-LG25 37 23.5 70 6.5 57 30.5 12 16 M8 83 59 45 0.55 3.3

JSA-LG25C 102 78 0.75

JSA-LG30 42 31 90 9 72 35 10 18 M10 97 70 52 1 4.7

JSA-LG30C 119 92 1.3

JSA-LG35 48 33 100 9 82 38 13 21 M10 109 81 62 1.45 6.5

JSA-LG35C 133 105 1.9

JSA-LG45 62 37.5 120 10 100 51 15 25 M12 137 102 80 2.6 11.2

JSA-LG45C 165 130 3.4

JSA-LG55 70 43.5 140 12 116 57 20 29 M14 161 118 95 4.3 15

JSA-LG55C 199 156 5.8

JSA-LG65 90 53.5 170 14 142 76 23 37 M16 199 147 110 7.3 22.2

JSA-LG65C 259 207 10.7

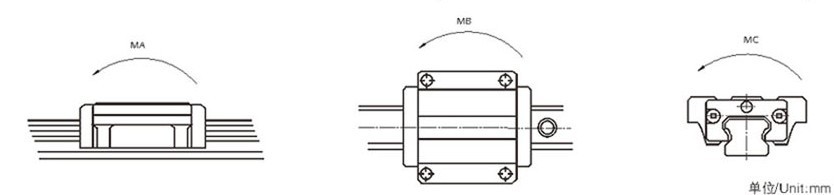

精特精工导轨尺寸油杯尺寸额定额定额定力矩导轨尺寸

动载静载

型号 B4 H1 F 单根 L4 G N C C0 MA MB MC dxDxh

大 (KN) (KN) (N.m) (N.m) (N.m)

长度

JSA-LG15 16 15 60 500 2.5 Φ4 4 8.51 13.38 70 70 100 4.5×7.5×5.3

JSA-LG20 20 18 60 1400 11 M6 6 13.7 19.27 160 160 230 6×9.5×8.5

JSA-LG20C 18.43 26.5 260 260 310

JSA-LG25 23 22 60 3000 11 M6 7.2 20.19 22.6 149.8 149.8 246 7×11×9

JSA-LG25C 27.17 40.68 450 450 500

JSA-LG30 28 26 80 3000 11 M6 7 28.08 46.33 430 430 650 9×14×12

JSA-LG30C 37.77 61.77 720 720 870

JSA-LG35 34 29 80 3000 11 M6 8 34.97 58.53 610 610 1030 9×14×12

JSA-LG35C 46.43 76.54 1030 1030 1380

JSA-LG45 45 38 100 3000 11 M6 12 60.14 94.57 1290 1290 2100 14×20×16

JSA-LG45C 80.83 126.09 2080 2080 2790

JSA-LG55 53 44 120 3000 14 M8×1 12 92.62 137.57 2180 2180 3640 16×23×20

JSA-LG55C 126.51 187.6 3650 3650 4860

JSA-LG65 63 53 150 3000 14 M8×1 12 154.13 221.89 4170 4170 6800 18×26×22

JSA-LG65C 220.24 322.75 7300 7300 9100

上一篇：JSA-LG25C滑块、JSA-LG30滑块、JSA-LG30C滑块、JSA-LG35滑块 —— 下一篇：NAST50轴承、NAST50滚轮轴承、NAST50R轴承、NAST50R滚轮轴承

返回搜轴承首页

型号	导轨副		精特精工滑块尺寸										参考重量
	尺寸
C（表示加长滑块）	H	W	B1	B2	B3	K	T	T1	M1	L1	L2	L3	滑块	导轨
KL(安装孔为螺孔）
KT(安装孔为通孔）													个	米
JSA-LG15	24	16	47	4.5	38	19.4	7	11	M5	58.5	40.5	30	0.17	1.62
JSA-LG20	30	21.5	63	5	53	24	10	10	M6	71	50	40	0.33	2.3
JSA-LG20C										87	66		0.45
JSA-LG25	37	23.5	70	6.5	57	30.5	12	16	M8	83	59	45	0.55	3.3
JSA-LG25C										102	78		0.75
JSA-LG30	42	31	90	9	72	35	10	18	M10	97	70	52	1	4.7
JSA-LG30C										119	92		1.3
JSA-LG35	48	33	100	9	82	38	13	21	M10	109	81	62	1.45	6.5
JSA-LG35C										133	105		1.9
JSA-LG45	62	37.5	120	10	100	51	15	25	M12	137	102	80	2.6	11.2
JSA-LG45C										165	130		3.4
JSA-LG55	70	43.5	140	12	116	57	20	29	M14	161	118	95	4.3	15
JSA-LG55C										199	156		5.8
JSA-LG65	90	53.5	170	14	142	76	23	37	M16	199	147	110	7.3	22.2
JSA-LG65C										259	207		10.7
精特精工导轨尺寸					油杯尺寸			额定	额定	额定力矩			导轨尺寸
								动载	静载
型号	B4	H1	F	单根	L4	G	N	C	C0	MA	MB	MC	dxDxh
				大				(KN)	(KN)	(N.m)	(N.m)	(N.m)
				长度
JSA-LG15	16	15	60	500	2.5	Φ4	4	8.51	13.38	70	70	100	4.5×7.5×5.3
JSA-LG20	20	18	60	1400	11	M6	6	13.7	19.27	160	160	230	6×9.5×8.5
JSA-LG20C								18.43	26.5	260	260	310
JSA-LG25	23	22	60	3000	11	M6	7.2	20.19	22.6	149.8	149.8	246	7×11×9
JSA-LG25C								27.17	40.68	450	450	500
JSA-LG30	28	26	80	3000	11	M6	7	28.08	46.33	430	430	650	9×14×12
JSA-LG30C								37.77	61.77	720	720	870
JSA-LG35	34	29	80	3000	11	M6	8	34.97	58.53	610	610	1030	9×14×12
JSA-LG35C								46.43	76.54	1030	1030	1380
JSA-LG45	45	38	100	3000	11	M6	12	60.14	94.57	1290	1290	2100	14×20×16
JSA-LG45C								80.83	126.09	2080	2080	2790
JSA-LG55	53	44	120	3000	14	M8×1	12	92.62	137.57	2180	2180	3640	16×23×20
JSA-LG55C								126.51	187.6	3650	3650	4860
JSA-LG65	63	53	150	3000	14	M8×1	12	154.13	221.89	4170	4170	6800	18×26×22
JSA-LG65C								220.24	322.75	7300	7300	9100
