SGA15SV导轨、SGA20SV导轨、SGA20SW导轨、SGA25SV导轨、SGA25SW导轨、SGA30SV导轨、SGA30SW导轨、SGA35SV导轨、SGA35SW导轨、SGA15ZV导轨、SGA20ZV导轨、SGA20ZW导轨、SGA25ZV导轨、SGA25ZW导轨、SGA30ZV导轨、SGA30ZW导轨、SGA35ZV导轨、SGA35ZW导轨

发布时间：2025-10-22

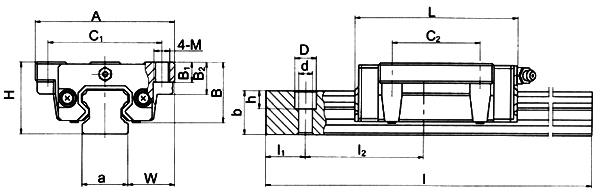

型号规格	上佳导轨					上佳滑座								额定载荷（KN）
model	a	b	l1	l2	d×D×h	SGA……S								load rating
						H	W	A	B	B1	B2	M	C1×C2	C0	C
SGA15SV	15	15	20	60	4.8×7.5×5.3	24	16	47	19.5	7	11	M5	38×30	11.3	7.5
SGA20SV	20	18	20	60	6×9.5×8.5	30	21.5	63	24.6	10	10	M6	53×40	17.9	12.3
SGA20SW	20	18	20	60	6×9.5×8.5	30	21.5	63	24.6	10	10	M6	53×40	23.8	19
SGA25SV	23	22	20	60	7×11×9	36	23.5	70	29.7	10	16	M8	57×45	31	17.9
SGA25SW	23	22	20	60	7×11×9	36	23.5	70	29.7	10	16	M8	57×45	41.3	24.4
SGA30SV	28	25.5	20	80	9×14×12	42	31	90	35	10	18	M10	72×52	35.1	25
SGA30SW	28	25.5	20	80	9×14×12	42	31	90	35	10	18	M10	72×52	16.8	33.2
SGA35SV	34	29	20	80	9×14×12	48	33	100	40.2	13	21	M10	82×62	54.9	33.5
SGA35SW	34	29	20	80	9×14×12	48	33	100	40.2	13	21	M10	82×62	73.3	45.2

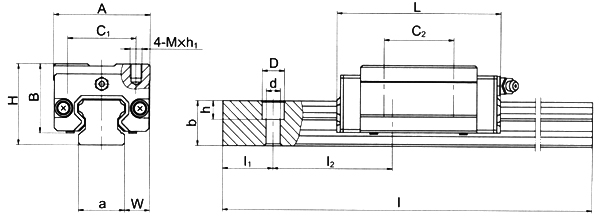

型号规格	上佳导轨					上佳滑座								额定载荷（KN）
model	a	b	l1	l2	d×D×h	SGA……Z								load rating
						H	W	A	B	L	M×h2		C1×C2	C0	C
SGA15ZV	15	15	20	60	4.8×7.5×5.3	28	9.5	34	23.5	58.3	M4×5		26×26	11.3	7.5
SGA20ZV	20	18	20	60	6×9.5×8.5	30	12	44	24.6	71	M5×6		32×36	17.9	12.3
SGA20ZW	20	18	20	60	6×9.5×8.5	30	12	44	24.6	87	M5×6		32×50	23.8	19
SGA25ZV	23	22	20	60	7×11×9	40	12.5	48	33.5	85	M6×7		35×35	31	17.9
SGA25ZW	23	22	20	60	7×11×9	40	12.5	48	33.5	109	M6×7		35×50	41.3	24.4
SGA30ZV	28	25.5	20	80	9×14×12	45	16	60	38	100	M8×9		40×40	35.1	25
SGA30ZW	28	25.5	20	80	9×14×12	45	16	60	38	122	M8×9		40×60	16.8	33.2
SGA35ZV	34	29	20	80	9×14×12	55	18	70	45.5	112	M8×12		50×50	54.9	33.5
SGA35ZW	34	29	20	80	9×14×12	55	18	70	45.5	141	M8×12		50×72	73.3	45.2
