搜轴承 -- 黑板报 -- 滑块GGB16AB、滑块GGB20AB、滑块GGB20ABL、滑块GGB25AB、滑...

滑块GGB16AB、滑块GGB20AB、滑块GGB20ABL、滑块GGB25AB、滑块GGB25ABL、滑块GGB30AB、滑块GGB30ABL、滑块GGB35AB

发布时间：2025-05-05

型 号	导轨副		滑块尺寸										重量
	尺寸
	H	W	B1	B2	B3	K	T	T1	M1	L1	L2	L3	滑块	导轨
													个	米
GGB16AA	24	15.5	47	4.5	38	19.4	7	11	M5	58.5	40.5	30	0.17	1.62
GGB20AA	30	21.5	63	5	53	24	10	10	M6	71	50	40	0.33	2.3
GGB20AAL										87	66		0.45
GGB25IAA	37	23.5	70	6.5	57	30.5	12	16	M8	83	59	45	0.55	3.3
GGB25IAAL										102	78		0.75
GGB25IIAA	36									83	59		0.5
GGB25IIAAL										102	78		0.7
GGB30AA	42	31	90	9	72	35	10	18	M10	97	70	52	1	4.7
GGB30AAL										119	92		1.3
GGB35AA	48	33	100	9	82	38	13	21	M10	109	81	62	1.45	6.5
GGB35AAL										133	105		1.9
GGB45IAA	62	37.5	120	10	100	51	15	25	M12	137	102	80	2.6	11.2
GGB45IAAL										165	130		3.4
GGB45IIAA	60									137	102		2.4
GGB45IIAAL										165	130		3.1
GGB55AA	70	43.5	140	12	116	57	20	29	M14	161	118	95	4.3	15
GGB55AAL										199	156		5.8
GGB65AA	90	53.5	170	14	142	76	23	37	M16	199	147	110	7.3	22.2
GGB65AAL										259	207		10.7
GGB85AA	110	65	215	15	185	94	30	55	M20	247	179	140	16.5	35.5
GGB85AAL										304	236		22.2
导轨尺寸					油杯尺寸			额定	额定	额定力矩			型号
								动载	静载

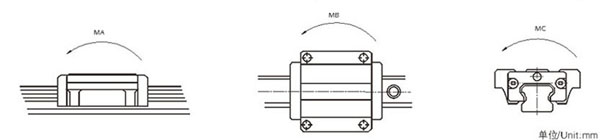

d×D×h	B4	H1	F	单根	L4	G	N	C	C0	MA	MB	MC
				大				(KN)	(KN)	(N.m)	(N.m)	(N.m)
				长度Lmax
4.5×7.5×5.3	16	15	60	500	2.5	Φ4	4	8.51	13.38	70	70	100	GGB16AA
6×9.5×8.5	20	18	60	1400	11	M6	6	13.7	19.27	160	160	230	GGB20AA
								18.43	26.5	260	260	310	GGB20AAL
7×11×9	23	22	60	3000	11	M6	7.2	20.19	22.6	149.8	149.8	246	GGB25IAA
								27.17	40.68	450	450	500	GGB25IAAL
								20.19	22.6	149.8	149.8	246	GGB25IIAA
								27.17	40.68	450	450	500	GGB25IIAAL
9×14×12	28	26	80	3000	11	M6	7	28.08	46.33	430	430	650	GGB30AA
								37.77	61.77	720	720	870	GGB30AAL
9×14×12	34	29	80	3000	11	M6	8	34.97	58.53	610	610	1030	GGB35AA
								46.43	76.54	1030	1030	1380	GGB35AAL
14×20×16	45	38	100	3000	11	M6	12	60.14	94.57	1290	1290	2100	GGB45IAA
								80.83	126.09	2080	2080	2790	GGB45IAAL
			105					60.14	94.57	1290	1290	2100	GGB45IIAA
								80.83	126.09	2080	2080	2790	GGB45IIAAL
16×23×20	53	44	120	3000	14	M8×1	12	92.62	137.57	2180	2180	3640	GGB55AA
								126.51	187.6	3650	3650	4860	GGB55AAL
18×26×22	63	53	150	3000	14	M8×1	12	154.13	221.89	4170	4170	6800	GGB65AA
								220.24	322.75	7300	7300	9100	GGB65AAL
24×35×28	85	65	180	3000	14	M8×1	14	247.88	346.7	10400	10400	12900	GGB85AA
								351.45	441.26	12800	12800	17200	GGB85AAL
