RBT8E杆端轴承、RBT10E杆端轴承、RBT12E杆端轴承、RBT14E杆端轴承

发布时间：2026-08-13

Dimensions in mm

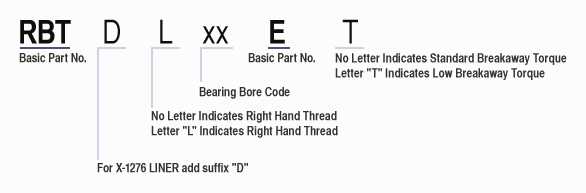

MINEBEA PART No.	øB H7	øD ±0.50	W 0 -0.13	H ±0.3	F ±0.5	TH JIS CL2	L ±0.7	α DEG	øO (REF)	SøDB (REF)
RBT3E	3	12	6	4.5	27	M3×0.5	15	11	6.8	9.04
RBT4E	4	14	7	5.25	30	M4×0.7	17	12	7.6	10.32
RBT5E	5	16	8	6	33	M5×0.8	20	12	8.8	11.91
RBT6E	6	18	9	6.75	36	M6×1.0	22	10	11.1	14.29
RBT8E	8	22	12	9	42	M8×1.25	25	12	12.7	17.46
RBT10E	10	26	14	10.5	48	M10×1.5	29		15.2	20.64
RBT12E	12	30	16	12	54	M12×1.75	33		17.6	23.81
RBT14E	14	34	19	13.5	60	M14×2.0	36	14	19.2	26.99
RBT15E	15	36	20	14.5	63	M14×2.0	38	13	21.5	29.37
RBT16E	16	38	21	15	66	M16×2.0	40	15	19.4	28.58
RBT18E	18	42	23	16.5	72	M18×1.5	44	15	21.9	31.75
RBT20E	20	46	25	18	78	M20×1.5	47	14	24.4	34.93
RBT22E	22	50	28	20	84	M22×1.5	51	15	25.8	38.1
RBT25E	25	56	31	22	94	M24×2.0	57	15	29.6	42.86
RBT28E	28	62	35	24	103	M27×2.0	62	17	32.3	47.63
RBT30E	30	66	37	25	110	M30×2.0	66	17	34.8	50.8

包括一个球和身体。身体是直接制球。为此，体材料通常是高的冷加工性能的不锈钢（303不锈钢），并因此具有较低的承载能力比3块、4块杆端轴承。然而，他们的经济成本和简单的生产使得它们适合于有宽敞的建筑的商业应用。他们不需要任何润滑，此外，不锈钢材料（303具遇难者遗体，440C球）使抗腐蚀特性。

MINEBEA PART No.	Radial Static Limit load kN	Static Ultimate Load kN	Approx. Weight g
RBT3E	0.41	1.66	6
RBT4E	0.6	2.45	10
RBT5E	0.98	3.92	12
RBT6E	1.44	5.78	19
RBT8E	2.69	10.78	32
RBT10E	4.16	16.67	54
RBT12E	5.88	23.53	85
RBT14E	6.61	26.47	126
RBT15E	8.09	32.36	150
RBT16E	8.33	33.34	185
RBT18E	11.52	46.09	258
RBT20E	12.01	48.05	340
RBT22E	13.48	53.93	435
RBT25E	17.4	69.62	730
RBT28E	20.83	83.35	1000
RBT30E	24.76	99.04	1320
