RBT12杆端轴承、RBT14杆端轴承、RBT15杆端轴承、RBT16杆端轴承、RBT17杆端轴承

发布时间：2025-06-20

Dimensions in mm

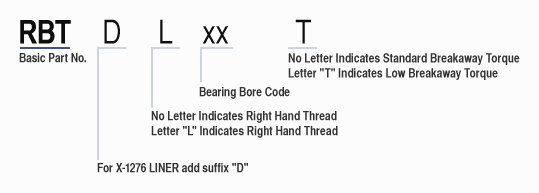

MINEBEA PART No.	øB H7	øD ±0.5	W 0 -0.13	H ±0.3	F ±0.5	TH JIS CL2	L ±0.7	øN ±0.5	øP ±0.5	C ±0.7	S ±0.25	α DEG	øO (REF)
RBT3	3	12	6	4.5	21	M3×0.5	10	6.5	8	3	7	11	6.8
RBT4	4	14	7	5.25	24	M4×0.7	12	8	9.5	4	8	12	7.6
RBT5	5	16	8	6	27	M5×0.8	12.5	9	11	4	9	12	8.8
RBT6	6	18	9	6.75	30	M6×1.0	13.5	10	13	5	11	10	11.1
RBT8	8	22	12	9	36	M8×1.25	16	12.5	16	5	14	12	12.7
RBT10	10	26	14	10.5	43	M10×1.5	19.5	15	19	6.5	17		15.2
RBT12	12	30	16	12	50	M12×1.75	24	17.5	22	6.5	19		17.6
RBT14	14	34	19	13.5	57	M14×2.0	27	20	25	8	22	14	19.2
RBT15	15	36	20	14.5	61	M14×2.0	30	21	26			13	21.5
RBT16	16	38	21	15	64	M16×2.0	33	22	27			15	19.4
RBT18	18	42	23	16.5	71	M18×1.5	36	25	31	10	27	15	21.9
RBT20	20	46	25	18	77	M20×1.5	40	27.5	34	10	30	14	24.4
RBT22	22	50	28	20	84	M22×1.5	43	30	37	12	32	15	25.8
RBT25	25	56	31	22	94	M24×2.0	48	33.5	42		36	15	29.6
RBT28	28	62	35	24	103	M27×2.0	53	37.5	46		41	17	32.3
RBT30	30	66	37	25	110	M30×2.0	56	40	50	15	41	17	34.8

包括一个球和身体。身体是直接制球。为此，体材料通常是高的冷加工性能的不锈钢（303不锈钢），并因此具有较低的承载能力比3块、4块杆端轴承。然而，他们的经济成本和简单的生产使得它们适合于有宽敞的建筑的商业应用。他们不需要任何润滑，此外，不锈钢材料（303具遇难者遗体，440C球）使抗腐蚀特性。

MINEBEA PART No.	SøDB (REF)	Radial Static Limit load kN	Static Ultimate Load kN	Approx. Weight g
RBT3	9.04	0.41	1.66	10
RBT4	10.32	0.6	2.45	12
RBT5	11.91	0.98	7.84	16
RBT6	14.29	1.44	8.62	25
RBT8	17.46	2.69	11.76	43
RBT10	20.64	4.16	16.67	72
RBT12	23.81	5.88	23.53	107
RBT14	26.99	6.61	26.47	160
RBT15	29.37	8.09	32.36	185
RBT16	28.58	8.33	33.34	210
RBT18	31.75	11.52	46.09	295
RBT20	34.93	12.01	48.05	380
RBT22	38.1	13.48	53.93	490
RBT25	42.86	17.4	69.62	870
RBT28	47.63	20.83	83.35	1180
RBT30	50.8	24.76	99.04	1450
