PR12杆端轴承、PR14杆端轴承、PR16杆端轴承、PR18杆端轴承、PR20杆端轴承、PR22杆端轴承

发布时间：2025-05-05

Dimensions in mm

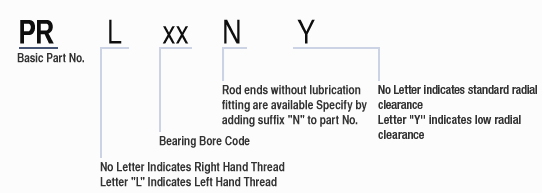

MINEBEA PART No.	φB H7	φD ±0.5	W 0 -0.13	H ±0.13	F ±0.5	TH JIS CL2	L ±0.7	φN ±0.5	φP ±0.5
PR3	3	12	6	4.5	21	M3×0.5	10	6.5	8
PR4	4	14	7	5.25	24	M4×0.7	12	8	9.5
PR5	5	16	8	6	27	M5×0.8	14	9	11
PR6	6	18	9	6.75	30	M6×1.0	14	10	13
PR8	8	22	12	9	36	M8×1.25	17	12.5	16
PR10	10	26	14	10.5	43	M10×1.5	21	15	19
PR12	12	30	16	12	50	M12×1.75	24	17.5	22
PR14	14	34	19	13.5	57	M14×2.0	27	20	25
PR16	16	38	21	15	64	M16×2.0	33	22	27
PR18	18	42	23	16.5	71	M18×1.5	36	25	31
PR20	20	46	25	18	77	M20×1.5	40	27.5	34
PR22	22	50	28	20	84	M22×1.5	43	30	37

他们被称为插入类型，两个插片机安装在头部两侧。4件式组件是简单和经济的，因为没有球面轴承是必要的。s48c体材料使抗拉强度高（568n／mm2 { 58kgf／mm2 }），和铜合金插入有发作性。它们是适用于一般工业机械施工。

MINEBEA PART No.	C +0.2 -0.7	S ±0.25	α (DEG)	φO (REF)	SφDB (REF)	RADIAL STATIC LIMIT LOAD kN	STATIC ULTIMATE LOAD kN	APPROX. WEIGHT g
PR3	3	7	14	5.2	7.94	4.6	7.15	9
PR4	4	8	13	6.5	9.52	5.68	8.82	13
PR5	4	9		7.7	11.11	7.84	12.25	17
PR6	5	11		9	12.7	8.82	13.82	25
PR8	5	14	14	10.4	15.88	13.63	21.28	43
PR10	6.5	17	13	12.9	19.05	18.82	29.41	72
PR12	6.5	19	13	15.4	22.22	25.2	39.42	107
PR14	8	22	16	16.9	25.4	30.49	47.75	160
PR16	8	22	15	19.4	28.58	38.04	59.64	210
PR18	10	27	15	21.9	31.75	46.28	72.47	295
PR20	10	30	14	24.4	34.92	53.83	84.33	380
PR22	12	32	15	25.8	38.1	63.93	100.22	490
